В дальнейшем мы еще вернемся к формуле (28.3), а пока примем ее как нечто данное и отметим, что справедливость ее основывается не только на теоретических выводах. Можно придумать целый ряд опытов, в которых проявлялось бы действие закона (28.3). Для этого необходим ускоряющийся заряд. Строго говоря, заряд должен быть одиночным, но, если взять большое количество зарядов, движущихся одинаково, поле представится суммой вкладов отдельных зарядов. Для примера рассмотрим два отрезка проволоки, присоединенных к генератору, как показано на фиг. 28.1.

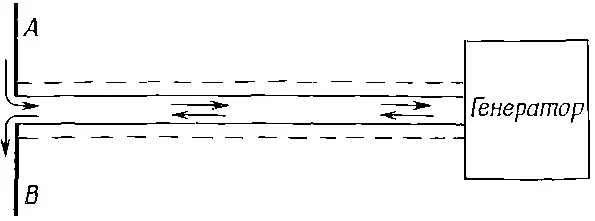

Фиг. 28.1. Высокочастотный генератор раскачивает электроны в проволоках вверх и вниз.

Суть дела в том, что генератор создает разность потенциалов или поле, которое в один момент времени выталкивает электроны из участка А и втягивает их в участок В, а через ничтожно малый промежуток времени действие поля становится обратным и электроны из В перекачиваются обратно в А! Так что в этих двух проволочках заряды на участках А и В как бы ускоряются одновременно то вверх, то вниз. Две проволоки и генератор нужны только в этом устройстве. Окончательный же результат таков, что заряды ускоряются вверх и вниз так, как если бы А и В составляли один кусок проволоки. Отрезок проволоки, длина которого очень мала по сравнению с расстоянием, проходимым светом за один период колебаний, называется электрическим дипольным осциллятором.

Таким образом, у нас есть прибор для создания электрического поля; теперь нам нужен прибор для детектирования электрического поля, но для этого можно взять то же самое устройство — пару проволок А и B! Если к такому устройству приложить электрическое поле, возникнет сила, движущая электроны по обеим проволокам либо вверх, либо вниз. Это движение фиксируется с помощью выпрямителя, смонтированного между проволоками А и В, а информация передается по тонкой проволоке в усилитель, где сигнал усиливается и воспроизводится со звуковой частотой путем модуляции радиочастот. Когда детектор воспринимает электрическое поле, из громкоговорителя доносится громкий звук; если поля нет, звука не возникает.

В помещении, где мы детектируем волны, обычно находятся и другие объекты, и электрическое поле тоже раскачивает в них электроны; они колеблются вверх и вниз и в свою очередь воздействуют на детектор. Поэтому для успешного эксперимента расстояние между источником волн и детектором не должно быть большим, чтобы снизить влияние волн, отраженных от стен и от нас самих. Таким образом, опыт может дать результаты, не вполне точно совпадающие с (28.6), но достаточные для грубой проверки нашего закона.

Включим теперь генератор и прислушаемся к звуковому сигналу. Когда детектор D находится в положении, параллельном генератору G в точке 1 (фиг. 28.2), мы услышим громкий сигнал (это характеризует большую величину поля).

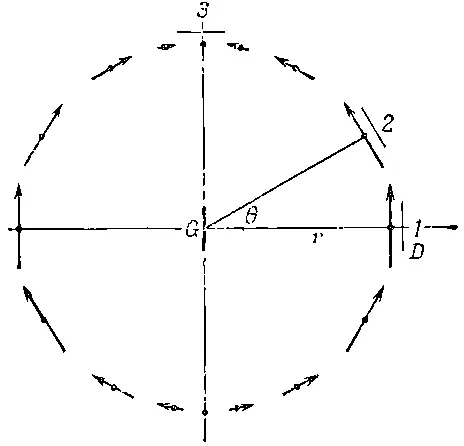

Фиг. 28.2. Измерение электрического поля в точках окружности, центр которой совпадает с положением линейного осциллятора.

Ту же величину поля мы найдем и для любого азимутального угла θ, получаемого вращением вокруг оси G, потому что в нашем опыте ни одно азимутальное направление не выделено. С другой стороны, когда детектор находится в точке 3, поле оказывается равным нулю. Так и должно быть. Согласно нашей формуле, поле пропорционально ускорению заряда, спроектированному на плоскость, перпендикулярную лучу зрения . Когда детектор находится над генератором в точке 3, заряды движутся к детектору и обратно и, следовательно, поле не должно возникнуть. Итак, опыт подтверждает первое высказанное нами правило, что заряды, движущиеся в направлении D и обратно, никакого действия не оказывают. Во-вторых, из формулы следует, что поле перпендикулярно r и лежит в плоскости, построенной на векторах G и r; поэтому, поместив D в положение 1 и повернув на 90°, мы сигнала не услышим. Это как раз и означает, что электрическое поле направлено по вертикали. Если D смещено на некоторый промежуточный угол, наиболее громкий сигнал получается при ориентации детектора, указанной на рисунке. Дело в том, что, хотя генератор G и расположен вертикально, создаваемое им поле не будет параллельно направлению самого генератора; эффект определяется составляющей ускорения, перпендикулярной лучу зрения . В положении 2 сигнал оказывается слабее, чем в положении 1 именно из-за эффекта проектирования.
