Ефим Балабанов - Ядерные реакторы

21 июля 1955 года в США была спущена на воду вторая подводная лодка — «Морской волк» — с атомным двигателем. Водоизмещение лодки — 3260 тонн, длина — около 100 метров и диаметр — 9,15 метра. Реактор подводной лодки работает на промежуточных нейтронах. В качестве горючего используется обогащенный уран. Замедлителем служит графит, теплоносителем — жидкий натрий. США строят еще семь различных подводных лодок с атомным двигателем.

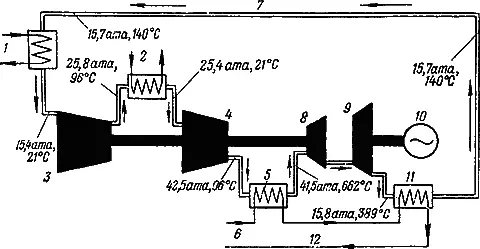

Создание атомных двигателей для транспортных установок — задача более трудная, нежели строительство стационарных энергетических установок. Эти трудности связаны главным образом с весом и размером биологической защиты реактора. Для крупных кораблей эти трудности вполне преодолимы, так как размеры судов довольно велики. Английская фирма «Роллс-Ройс» предложила один из типов атомных двигателей для больших морских судов. Реактор охлаждается жидким натрием. Для превращения ядерной энергии в электрическую используется газовая турбина низкого давления. В качестве рабочего газа используется гелий. Гелий имеет значительные преимущества перед воздухом вследствие очень малого поглощения нейтронов и более высокой теплопроводности. Схема атомного двигателя приведена на рис. 84.

Гелий при температуре 21° C и давлении 15,4 атмосферы поступает в компрессор низкого давления, затем проходит через промежуточный холодильник, откуда попадает в компрессор высокого давления. Сжатый до 42,5 атмосферы при температуре 96° C гелий направляется во вторичный теплообменник, где нагревается до температуры 662° C. Нагретый газ проходит через две последовательно соединенные турбины. Часть энергии он отдает турбине, приводящей в движение компрессоры и турбину низкого давления, соединенную с валом — винтом корабля или генератором электрической энергии. Мощность на валу 11 000 киловатт. После главной турбины гелий отдает свое остаточное тепло теплообменнику включенного в контур жидкого натрия, охлаждающего реактор. В конечном счете остаточная энергия газа после турбины используется во вторичном теплообменнике для нагревания рабочего газа.

За последнее время в ряде стран проводятся исследования, направленные на создание самолета с атомным двигателем. Задачи, возникающие при конструировании самолетов с атомным двигателем, являются, по-видимому, наиболее трудными за всю историю самолетостроения. Основные трудности связаны с отводом тепла от реактора и эффективным использованием его в различных двигателях: турбовинтовых, турбореактивных и ракетных, а также с необходимостью уменьшить вес и габариты биологической защиты. Вместо защиты, общей для реактора и двигателя, американцы, например, предполагают использовать раздельную защиту. США располагают опытным самолетом (В-36), на котором установлен экспериментальный ядерный реактор. Для обеспечения безопасности населения реактор работает только в то время, когда самолет пролетает над специально отведенной (безлюдной) территорией в штате Техас. Взлет и посадка совершаются с остановленным реактором. Приняты меры предосторожности, исключающие возможность взрыва реактора даже в случае аварии самолета. Кроме того, в США проходит стендовые испытания опытный реактор для самолетного двигателя. Тепловыделяющие элементы сделаны из окиси урана, заключенной в контейнеры из нержавеющей стали. Температура этих элементов при работе реактора достигает 1000° C. Замедлителем служит вода, теплоносителем — воздух, подаваемый непосредственно в газовую турбину. Преимуществами такого типа реактора являются: небольшой вес, высокая температура и относительно низкое давление теплоносителя. К недостаткам следует отнести: низкий коэффициент теплоотдачи, радиоактивность воздуха, делающая турбину недоступной для обслуживания, большое количество прокачиваемого воздуха. Исследования показывают, что нет пока полной уверенности в надежной работе реактора. Расходы, связанные с этими работами, в США достигают многих миллионов долларов. Аналогичные исследования проводятся в Англии, Франции и других странах.
