Ефим Балабанов - Ядерные реакторы

Для электромагнитных насосов, перекачивающих жидкий натрий, необходим электрический ток огромной силы (до 250 000 ампер). Поэтому для реактора EBR-II разработан специальный агрегат, состоящий из особой конструкции генератора и непосредственно связанного с ним электромагнитного насоса постоянного тока, причем насос полностью погружен в натрий.

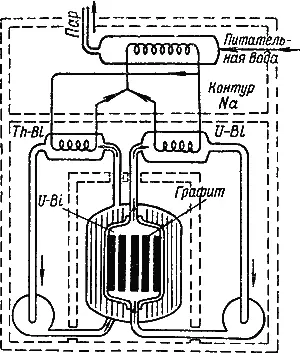

Интересный проект реактора с жидко-металлическим топливом (LMFR) был доложен делегацией США на Женевской конференции. Этот проект находится в настоящее время в стадии предварительного экспериментального и конструктивного изучения. В этом реакторе будет применяться в качестве ядерного горючего сплав висмута и урана в жидком состоянии. Схема реактора приведена на рис. 82.

Ядерный реактор состоит из активной зоны. Она включает графит в качестве замедлителя, сквозь который протекает сплав висмута с ураном 233. Проходя через активную зону, жидкий сплав нагревается до температуры 550° C и отдает свое тепло в теплообменник вторичному натриевому теплоносителю. Натриевый теплоноситель, попадая в парогенератор, образует там сухой пар при давлении 88 атмосфер. Активную зону окружает зона воспроизводства, по которой протекает жидкий сплав висмута с торием. При поглощении торием нейтронов образуется опять уран 233. Горячий ториево-висмутовый сплав отдает свое тепло через натриевый теплоноситель во втором теплообменнике парогенератору. Преимущества жидкого ядерного горючего обсуждались нами в предыдущей главе. Это прежде всего непрерывная очистка горючего и возможная замена его без остановки реактора. Однако на этом пути имеется еще много трудностей. Основные технические затруднения связаны с коррозией металлов, из которых состоят конструкции, соприкасающиеся с жидким радиоактивным горючим. Кроме того, многие из новых предлагаемых технических вариантов оборудования не проходили испытаний в большом масштабе. Поэтому авторы проекта считают, что реактор LMFR сможет быть пущен не ранее 1960 года.

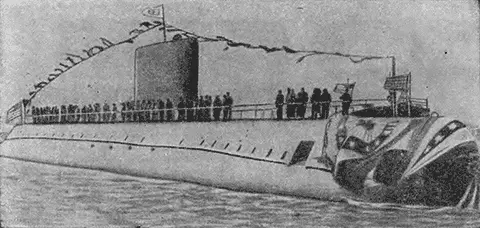

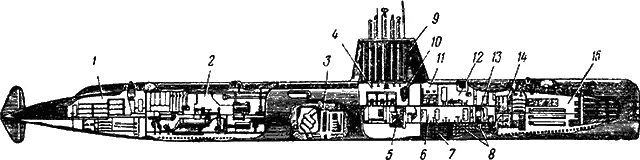

Военно-морской флот США пополнился первой атомной подводной лодкой, получившей название «Наутилус» (рис. 83).

Водоизмещение лодки 2700 тонн. Источником энергии служит ядерный реактор на тепловых нейтронах типа STR, уже описанный нами в предыдущей главе. В качестве замедлителя и первичного теплоносителя используется обычная вода под высоким давлением. Вода проходит последовательно через активную зону реактора и теплообменник. Вторичная вода, находящаяся в теплообменнике, превращается в пар, используемый для работы паровых турбин. Силовое оборудование подводной лодки размещено в двух отсеках. В одном отсеке установлены ядерный реактор и теплообменник. В машинном отделении находятся две паровые турбины, здесь же размещены турбогенераторы, снабжающие подводную лодку электроэнергией, и главный пульт управления механизмами машинного и реакторного отсеков. В случае аварии двигатель подводной лодки может работать от аккумуляторной батареи или от генератора, приводимого в движение дизелем. Безопасность команды при работе реактора обеспечивается специальной защитой. По рекламным сообщениям американской печати, эта защита якобы настолько эффективна, так снижает интенсивность излучения, что члены экипажа при непрерывном многолетнем плавании получат меньшую дозу излучения, чем они получают за свою жизнь в результате действия космических лучей и естественной радиоактивности земли. «Наутилус» снабжен специальными приборами, контролирующими радиоактивные излучения. Приборы реагируют на повреждение труб в теплообменнике, предупреждают о проникновении радиоактивного теплоносителя первичного контура в незащищенный паровой контур. Индикаторы радиоактивности могут обеспечить невозможность спуска радиоактивной воды во время стоянки в доке или других местах, где это создает опасность для людей.
