Ефим Балабанов - Ядерные реакторы

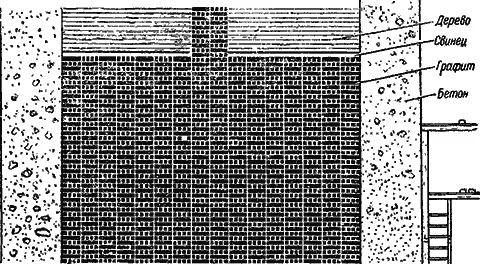

Реактор представляет собой большой куб с основанием 9×9 метров и высотой 6 метров. Куб сложен из графитовых блоков квадратного сечения со стороной 104 миллиметра и длиной 415 миллиметров. Часть внутренних блоков имеет отверстия, в которые вставлены цилиндрические урановые блоки диаметром 56 миллиметров. Отражатель состоит также из графитовых брусков. Его толщина 300–400 миллиметров. Всего в реактор было заложено 6 тонн металлического природного урана, 40 тонн окиси урана и 385 тонн графита. Радиоактивные излучения поглощались полутораметровой бетонной стеной. Регулировка цепного процесса производилась пятью бронзовыми кадмированными стержнями. В реакторе CP-1 не был предусмотрен принудительный отвод тепла, поэтому его мощность не превышала 100–200 ватт. Общий вес реактора — 1400 тонн. Но дело, конечно, не в мощности первого американского реактора. На этом реакторе в 1942 году была осуществлена первая в мире цепная реакция.

Ядерный реактор был сооружен на теннисных кортах стадиона Чикагского университета и испытывался в присутствии выдающихся физиков К. Комптона, Э. Ферми и Э. Вигнера.

Сейчас мы считаем уже обычным то, что произошло в 1942 году на теннисном корте. По мере удаления из реактора регулирующих стержней счетчик отмечал увеличение числа нейтронов, производимых аппаратом. Количество нейтронов быстро возрастало. И наконец бешеный темп счетчика показал, что первая цепная реакция была искусственно осуществлена учеными. Это была крупная победа. Человек приступил к освоению атомной энергии.

Однако этот и последующие реакторы США не были применены для мирного использования атомной энергии. Исследования, проведенные на первом американском реакторе, позволили построить большие реакторы в Штате Колумбия (Хенфорд), где получается плутоний для изготовления атомного оружия.

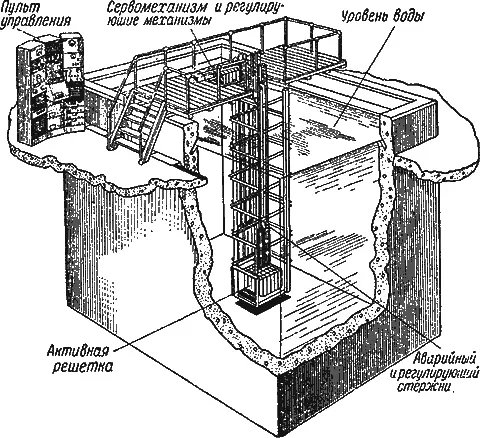

Следует, пожалуй, остановиться еще на одном американском гетерогенном реакторе — реакторе типа «погруженный в воду» (рис. 39).

Он был построен в штате Теннеси (Ок-Ридж) в 1951 году. Реактор состоит из бетонного бассейна, наполненного простой водой, размером 4,3×5,5 метра и глубиной 6,7 метра. Активная зона представляет собой решетку, заполненную 12–16 стержнями из обогащенного урана. Содержание урана 235достигает 50 процентов. В каждом стержне примерно 40 граммов урана 235. Цепной процесс начинается, когда масса урана 235достигает 2,4 килограмма. В качестве отражателя применен слой окиси бериллия толщиной 10 сантиметров. Активная решетка со стержнями опускается в воду на глубину 5 метров. Как видно из описания, в качестве замедлителя применяется обычная вода, с помощью которой также отводится тепло, развиваемое активной зоной. Мощность реактора 100 киловатт. Этот реактор применяется как источник нейтронов для физических исследований.

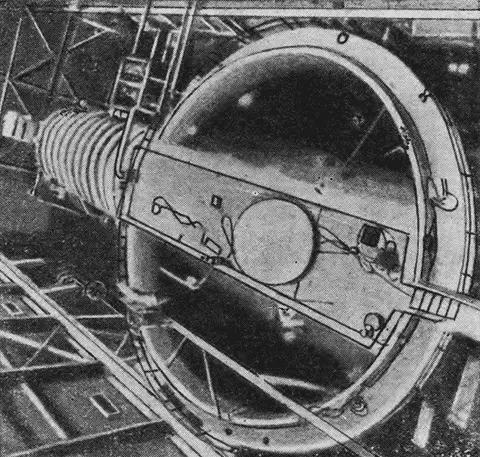

На обычной воде и обогащенном уране работает также более мощный реактор STR (рис. 40), являющийся прототипом реактора, использованного впоследствии американцами на подводной лодке «Наутилус». Он был построен в штате Айдахо (Арко) в 1953 году прямо в модели корпуса подводной лодки. Подробных данных об этом реакторе нет. Известно только, что он гетерогенный и в нем используются медленные нейтроны. Полезная мощность реактора больше 12 тысяч киловатт, и для его охлаждения применяется поток воды в количестве 500 кубических метров в час.

В США построены также гомогенные реакторы типа «водяной кипятильник». Один из таких реакторов (НУРО) приведен на рис. 41. Он предназначен для физических исследований, и его мощность не больше 6 киловатт. В сфере из нержавеющей стали помещен раствор урановой соли на обычной воде. В растворе содержится 870 граммов урана 235и 5500 граммов урана 238. Цепной процесс начинается при 810 граммах урана 235. В качестве отражателя применяется окись бериллия и графит. Защита от излучения изготовлена из свинца и бетона. Регулировка осуществляется с помощью кадмиевых стержней.
