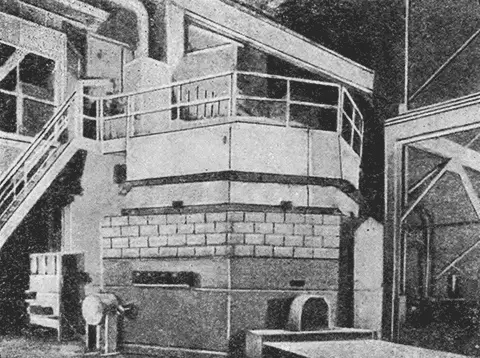

Несомненный интерес представляет собой американский реактор EBR — экспериментальный размножающий реактор. Он построен в штате Айдахо (Арко) на станции по испытанию реакторов. Общий вид реактора приведен на рис. 42. Реактор работает на быстрых нейтронах. Активная зона реактора имеет размер футбольного мяча и состоит из чистого урана 235. Эта зона окружена толстым слоем естественного урана, который поглощает нейтроны, выходящие из активной зоны. Благодаря этому во внешнем слое образуется новое ядерное горючее — плутоний 239. Отвод тепла осуществляется с помощью натриево-калиевого сплава. Жидкий сплав обтекает сначала зону воспроизводства ядерного горючего из естественного урана, а затем попадает в центральную активную зону. Мощность реактора может быть доведена до 1400 киловатт.

Исследования, проведенные на этом реакторе, показали, что коэффициент воспроизводства на экспериментальном размножающем реакторе (EBR) еще недостаточно высок и приблизительно равен единице, то есть на каждое разделившееся ядро урана 235в среднем получается одно ядро плутония 239. Опыты показали, что, если улучшить конструкцию зоны, заполненной естественным ураном, так, чтобы уменьшилась бесполезная утечка нейтронов, коэффициент воспроизводства может вырасти до 1,3. В этом случае размножающий реактор уже дает возможность накапливать запасы ядерного горючего для работы других реакторов.

В Англии работают несколько реакторов, применяемых для получения радиоактивных изотопов и для физических исследований. По своей конструкции они мало отличаются от уже описанных выше.

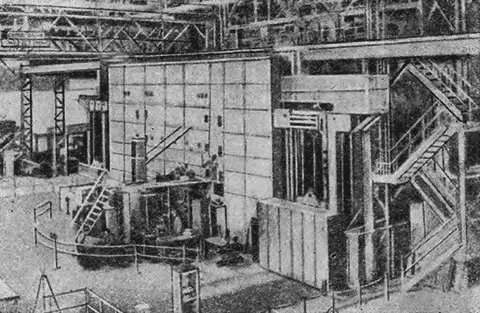

Один из самых старых английских реакторов — реактор BEPO (рис. 43) пущен в Харуэлле в 1948 году.

В нем используются тепловые нейтроны и в качестве замедлителя применяется графит. Реактор представляет собой графитовый куб со стороною 8,5 метра. Активная зона расположена в центральной части куба и выполнена в виде цилиндра диаметром и длиной 6 метров; 900 каналов активной зоны заполнены блоками из природного урана. Всего урана в реактор загружено около 40 тонн. Вес замедлителя (графита) составляет 850 тонн. Отвод тепла производится воздухом четырьмя компрессорами общей производительностью 5400 кубометров в минуту. Регулировка цепного процесса производится стальными трубами, заполненными бором. Мощность реактора 4000 киловатт.

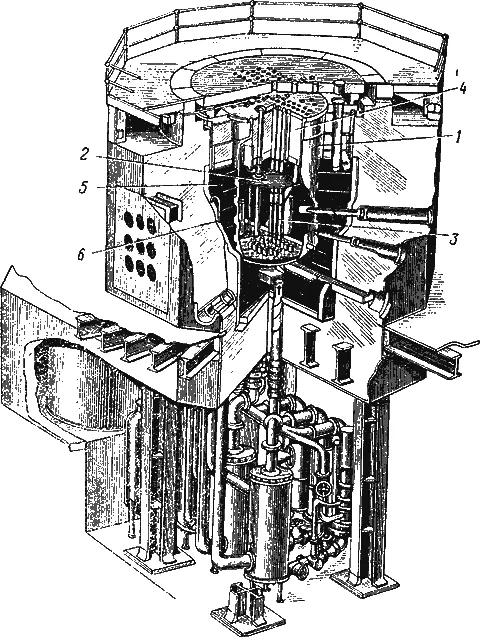

В 1956 году вступил в строй реактор типа «Дидо», предназначенный для проведения физических экспериментов (рис. 44).

Замедлителем и теплоносителем в реакторе является тяжелая вода, горючим — обогащенный уран. Всего урана — около 6 килограммов, в котором содержится 2,5 килограмма урана 235. Активная зона реактора имеет форму цилиндра высотой 60 и диаметром 86 сантиметров. Она собрана в виде решетки из пластинчатых элементов, заполненных сплавом урана с алюминием. Эта решетка расположена в центре алюминиевого бака высотой и диаметром 2 метра. Графитовый отражатель имеет толщину 60 сантиметров. Весь реактор помещен в стальной кожух, наполненный гелием. Мощность реактора 10 тысяч киловатт.

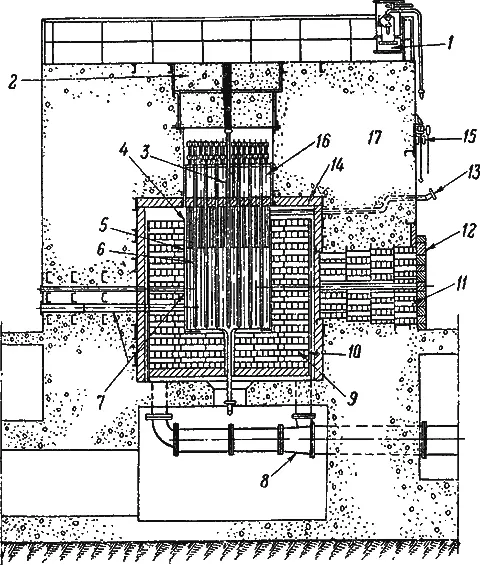

Один из французских реакторов — реактор, построенный Жолио-Кюри, будет описан ниже. В конце 1952 года во Франции (Сакле) был построен второй французский реактор Сирано (рис. 45).

Реактор — гетерогенный, с замедлением на тяжелой воде. Активная зона представляет собой тонкостенный алюминиевый бак диаметром 2 и высотой 2,5 метра. Внутрь бака опущено 136 стержней из природного урана общим весом 3 тонны. В бак залито около 6 кубометров тяжелой воды. Графитовый отражатель имеет вес 100 тонн. Охлаждение производится азотом под давлением 10 атмосфер. Мощность реактора 1,5–2 тысячи киловатт.
