Для выключения реактора в случае аварии имеются два кадмиевых стержня 4, расположенные в боковом отражателе. Стержни опускаются в крайнее нижнее положение за 0,4 секунды и дают изменение реактивности на 1 процент. Они надежно защищают реактор в случае каких-либо неисправностей в схеме охлаждения реактора и при выключении потребителя энергии.

Если в процессе эксплуатации аппарата стержни автоматической регулировки будут опущены до конца, то мощность реактора уже не сможет поддерживаться на заданном уровне. Для избежания аварии срабатывают аварийные стержни, и цепной процесс затухает. Необходим уже подбор новых положений поглощающих стержней активной зоны.

На схеме видны также квадратные каналы, куда помещают материалы и конструкции, подлежащие различным исследованиям при их нейтронном облучении. В этих каналах может производиться также облучение химических элементов для получения радиоактивных изотопов.

Охлаждение реактора, как мы уже говорили, производится дистиллированной водой. Вода с помощью насосов прогоняется через рабочие каналы и каналы охлаждения отражателя. Нагретая дистиллированная вода в свою очередь в теплообменниках отдает тепло речной воде. Речная вода охлаждает также и бетонную защиту реактора, проходя внутри нее по трубам.

Для контроля за охлаждением каждого из 37 рабочих каналов на линиях подвода дистиллированной воды установлены индивидуальные водомеры. При сильном отклонении от нормы расхода воды в сторону уменьшения или увеличения аварийные стержни автоматически останавливают цепную реакцию.

Время устойчивой работы реактора зависит от его размеров и отдаваемой им мощности. Естественно, что чем больше урана загружено в реактор и чем меньше его мощность, тем дольше он работает в устойчивом режиме. В реакторе РФТ вследствие выгорания урана 235и накопления «осколков» коэффициент размножения будет уменьшаться на величину 7∙10 -4части первоначальной величины в сутки. Так как его максимальное значениев рабочем режиме приблизительно равно 1,15, то возможна непрерывная эксплуатация ядерного реактора в течение ста суток. Запас реактивности будет вполне достаточен, если каждые сто суток будет заменяться 10–15 старых урановых стержней на новые. Смена этих стержней может быть произведена за одни сутки.

Реактор РФТ был предназначен для исследований конструкции урановых блоков энергетических реакторов атомных электростанций. Он служит также мощным источником нейтронов для проведения различных физических опытов.

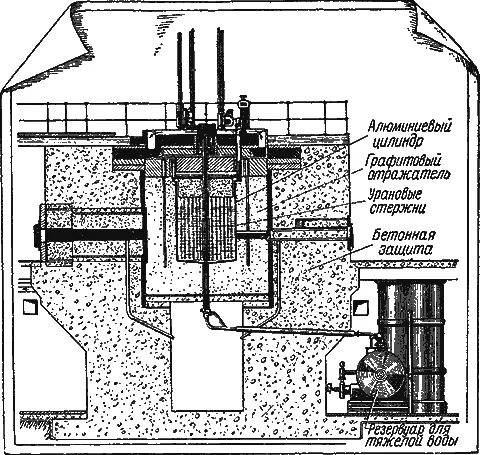

Реакторы на тяжелой и простой воде.Другим типом ядерных реакторов является реактор Академии наук СССР с тяжелой водой, который был построен в 1948 году (рис. 30).

Реактор предназначался для научных исследований как в самом аппарате, так и на выведенных из него пучках нейтронов. Он использовался также для получения радиоактивных изотопов. Применение тяжелой воды имеет ряд преимуществ для физических и технических исследований самого реактора. Жидкий замедлитель позволяет осуществить различное расположение и изменить количество и размеры урановых блоков. Этот реактор состоит из цилиндрического алюминиевого резервуара диаметром 1,75 метра и высотой около двух метров. В бак опущены урановые стержни длиной в 160 сантиметров. Диаметр урановых стержней в разных исследованиях менялся от 2,2 до 2,8 сантиметра. Изменялось также и число урановых стержней — от 86 до 292. Отвод тепла в реакторе осуществляется за счет циркуляции тяжелой воды. Скорость циркуляции невелика, и поэтому мощность ядерного реактора не превышает 500 киловатт. Над тяжелой водой непрерывно протекает гелий, который уносит с собой выделяющуюся за счет разложения тяжелой воды гремучую смесь. Пары конденсируются в ловушке, а гремучая смесь сжигается в специальном приборе (палладиевом катализаторе) и, следовательно, также превращается в воду. Реактор имеет графитовый отражатель нейтронов толщиной около метра. Защита от излучения выполнена из бетона и имеет толщину 2,5 метра.

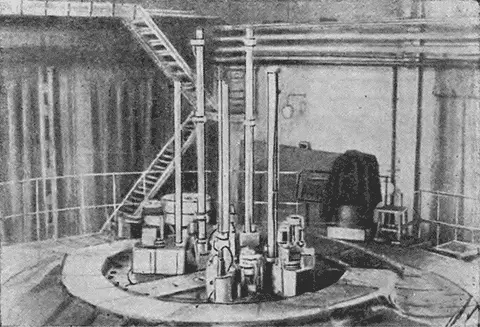

Верхняя часть реактора показана на рис. 31.

Управление реактором производится ручным и автоматическим передвижением четырех кадмиевых стержней. Имеются также и два аварийных стержня. Кроме того, в случае аварии тяжелая вода сливается в запасной бак, и цепная реакция прекращается.
