Ефим Балабанов - Ядерные реакторы

Пуск первого ядерного реактора имел огромное значение для советской науки. Была доказана возможность осуществления цепной ядерной реакции с природным ураном в графитовом замедлителе. На реакторе проведены исследования, необходимые для постройки более совершенных установок. Впервые были получены в весомых количествах искусственные радиоактивные изотопы, использованные затем в других отраслях науки и техники.

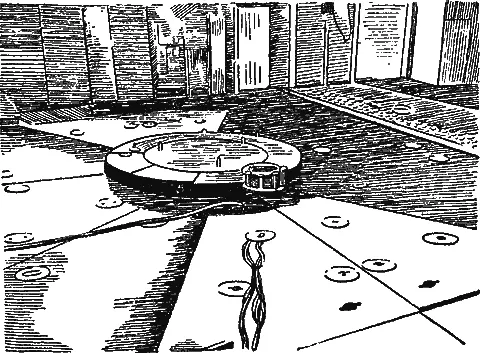

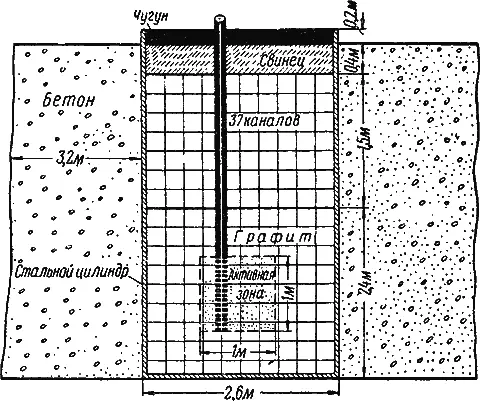

Реактор для физических и технических исследований (РФТ).Более совершенным аппаратом является советский реактор, предназначенный для физических и технических исследований (РФТ). Этот реактор мощностью в 10 тысяч киловатт был смонтирован под полом большого зала, и на рис. 26 мы видим только плиты и цилиндрический выступ, представляющие собой верхнюю защиту от радиоактивных излучений реактора. Схема на рис. 27 знакомит нас с внутренним устройством реактора. Реактор состоит из графитового цилиндра диаметром 2,6 метра и высотой 2,4 метра. Центральная часть цилиндра пронизана 37 каналами диаметром 54 миллиметра каждый и образует активную зону реактора, диаметр и высота которой равны одному метру. Наружная часть графитовой оболочки является отражателем нейтронов.

При работе реактора выделяются весьма интенсивные нейтронные и гамма-излучения. Для защиты обслуживающего персонала от вредного действия этих излучений реактор со всех сторон окружен специальной защитой. Графитовый цилиндр помещен в корпус из листовой стали толщиной 2,5 сантиметра. Корпус окружен бетонной стеной толщиной 3,2 метра. Для защиты верхней части реактора имеется дополнительный слой графита толщиной 1,5 метра и слой свинца — 0,4 метра. Кроме того, сверху реактор прикрыт чугунной плитой толщиной 20 сантиметров.

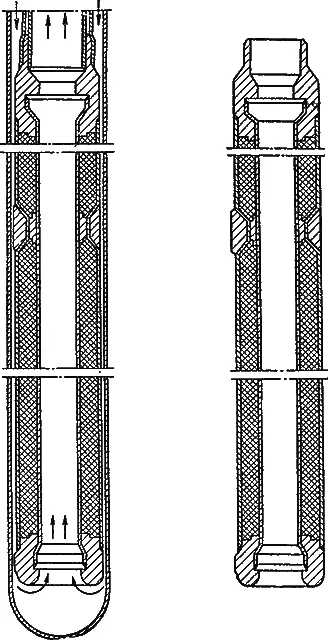

В реакторе применяется металлический уран с 15-процентным содержанием урана 235. Урановые блоки выполнены в виде труб с внутренней и внешней алюминиевыми оболочками и вставлены в широкие алюминиевые трубы. В собранном виде такая система представлена на чертеже и является одним из 37 рабочих каналов (рис. 28) ядерного реактора.

В процессе работы реактора выделяющаяся атомная энергия превращается в тепло, поэтому урановые трубы нагреваются. Охлаждение производится с помощью дистиллированной воды. Вода входит в рабочий канал сверху, поступает в кольцевой зазор между алюминиевой трубой и внешней поверхностью уранового блока и поднимается обратно по центральному каналу. Такое движение воды обеспечивает хороший отвод тепла.

Урановые блоки, которые побывали в работе, содержат большое количество продуктов деления — «осколков» ядер урана. Это — в большинстве случаев радиоактивные элементы, дающие весьма интенсивные и вредные излучения.

Смена рабочих каналов производится мощным краном с электроприводом. Техник управляет процессом выемки канала, находясь в специальной кабине, расположенной рядом с залом. Наблюдение за операцией ведется через небольшое окно, защищенное толстыми свинцовыми стеклами. Старый канал с помощью того же крана опускается в специальный бетонный колодец, где он будет находиться до тех пор, пока не потеряет большую часть своей радиоактивности.

«Свежие» урановые блоки совершенно безопасны.

Значительной радиоактивностью будет обладать также дистиллированная вода, отводящая тепло от урановых блоков. Поэтому все трубопроводы, насосы и теплообменники, связанные с радиоактивной водой, расположены в помещениях с толстыми бетонными стенами.

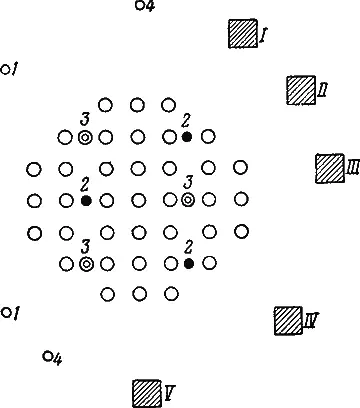

В ядерном реакторе РФТ управление цепным процессом и аварийное выключение питания производятся системой поглощающих нейтроны стержней, приводимых в движение ручным или автоматическим приводами. Сигналы для автоматического передвижения стержней поступают от ионизационных камер. Схема расположения регулирующих стержней показана на рис. 29, представляющем собой горизонтальный разрез реактора.

Два стержня автоматического регулирования 1 помещены в боковом отражателе нейтронов и при полном их погружении уменьшают коэффициент размножения на 0,1 процента. Такая регулировка достаточна, чтобы мощность реактора поддерживалась на заданном уровне при случайных колебаниях реактивности. Кроме того, в реакторе имеются еще три ручных 2 и три медленно движущихся автоматических 3 поглощающих стержня, которые изготовлены из карбида бора и помещаются в активной зоне реактора. Эти стержни при общем действии могут изменять коэффициент размножения на 10 процентов. Они обеспечивают запас реактивности на длительные процессы «выгорания» урана 235и накопления поглощающих нейтроны «осколков» деления.
