Принцип записи цветных изображений Липпмана заключался в том, что картина интерференции стоячих световых волн ограниченной когерентности записывалась на фоточувствительной эмульсии в виде сфокусированного изображения. За эту работу Габриэль Липпман был удостоен Нобелевской премии. Постараемся разобраться, как он это делал.

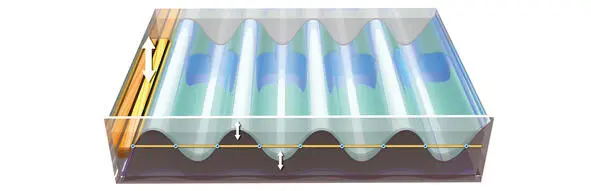

Стоячие волны в бассейне с водой

Представьте себе бассейн наполненный водой. В бассейне с помощью широкой доски мы создаем когерентные волны с постоянным периодом и фазой. Волны достигают противоположной стенки бассейна, отражаются и бегут обратно. В результате наложения друг на друга бегущих по поверхности бассейна волн мы получим удивительную картину. Гребни будут подниматься и опускаться, но бега их мы не увидим. И самое интересное, между гребнями окажутся точки, которые не будут ни подниматься, ни опускаться относительно уровня воды в спокойном бассейне. Это явление называют стоячими волнами, а эффект, вызывающий это явление, – интерференцией.

Свет – это тоже волна, только электромагнитная. И в случае со светом будет наблюдаться аналогичная картина.

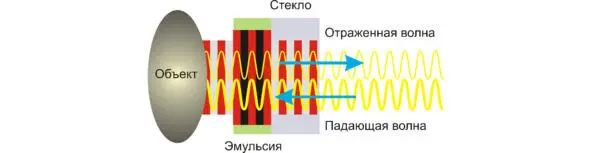

Картина стоячих световых волн

Допустим, что световая волна прошла сквозь прозрачную фотоэмульсию, затем отразилась от некоторой поверхности и направилась обратно. Должна возникнуть та же картина, что и в бассейне. Там, где расположены неподвижные узлы стоячей волны, будет всегда темнота, а там, где «эфир» колеблется – будет свет. И самое главное, если электромагнитная «зебра» останется неподвижной, картину стоячих световых волн можно зафиксировать в фоточувствительной эмульсии.

После химической обработки фотопластинка, по мнению Липпмана, должна была восстанавливать отраженную волну той же частоты, какая использовалась при записи интерферограммы. Так, если в некоторую область фотоэмульсии попадает зеленый свет, то «зеркальце», записанное в этой точке, должно отражать только зеленую длину волны. Получается, что каждая точка сфокусированного изображения отражала световую волну той длины, посредством которой была записана картина стоячих волн. Липпман успешно получил прогнозируемый результат.

Невзрачные в пасмурную погоду, но вспыхивающие радугой на открытом солнце крылья тропических бабочек, хитиновые пластинки насекомых и яркие перья некоторых птиц не содержат красителей. Здесь цвет создается за счет дифракции Брэгга на многослойных биологически воспроизведенных структурах

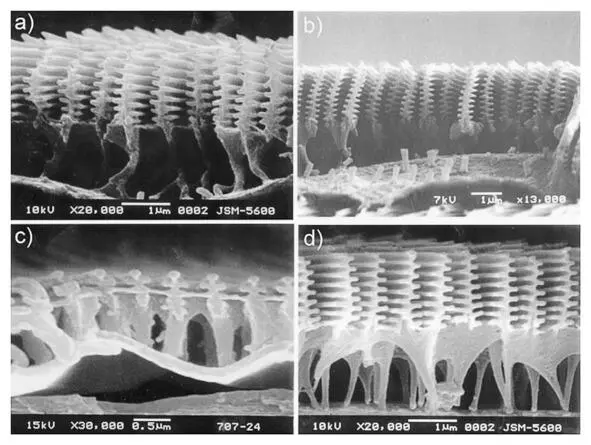

На фотографии изображены чешуйки крыльев бабочек под электронным микроскопом

Свет солнца или электрической лампочки, отраженный от объектов, имеет очень малую когерентность, а точнее, длину когерентности. Область интерференции для такого излучения ограничится разностью хода лучей порядка нескольких микрометров. Другими словами, стоячие световые волны, отраженные от какой—либо поверхности, будут наблюдаться в области, сравнимой с толщиной фотоэмульсии. Липпман, понимая это, придумал в 1892 году оригинальную схему записи интерференционной картины световых волн с ограниченной когерентностью.

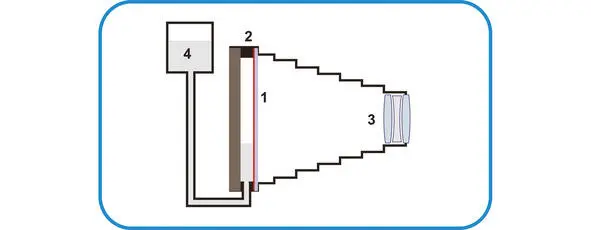

Устройство кассеты с ртутным зеркалом в методе цветной фотографии Липпмана

Для создания цветного изображения гениальным изобретателем использовалась фотографическая камера со светосильным объективом (3). Липпман сконструировал оригинальную кассету для стеклянных фотопластинок (1) с эмульсией очень высокого разрешения. Фотопластинка прижималась к задней стенке кассеты через тонкую резиновую прокладку (2), образуя герметичную полость, в которую из небольшого резервуара (4) перед съемкой заливалась ртуть. Фотоэмульсия во время регистрации соприкасается с жидкой ртутью, которая является идеально прилегающим зеркалом. После экспозиции, которая длилась 3 – 5 минут, ртуть снова выливалась в резервуар, а фотопластинка заменялась на новую. Ртутное зеркало отражало падающие лучи разной длины волны, создавая в объеме фотографической эмульсии картину стоячих волн соответствующей частоты.
