Александр Акилов - Голография для любознательных. Книга для научных сотрудников школьного возраста

Иллюстрация к патенту Д. Габора по восстановлению волнового фронта

В 1947 году им было сделано научное открытие, которое первоначально восприняли просто как очередное доказательство волновых свойств света, но впоследствии оказалось, что оно более фундаментально. Именно тогда была открыта голография. Габор сообщил о разработанном методе только узкому кругу специалистов. Им было введено понятие и разъяснена сущность нового процесса, состоящего из двух этапов – формирования изображения и его восстановления. Процесс получения и восстановления трехмерных изображений стали называть по предложению Денниса Габора и Джорджа Строука, с которым он работал, голографическим процессом, а возникший впоследствии раздел физики, занимающийся изучением этих процессов, голографией. Однако идеи Габора надолго остались нереализованными. Открытия никто не замечал, о нем не знали, не было и практических результатов.

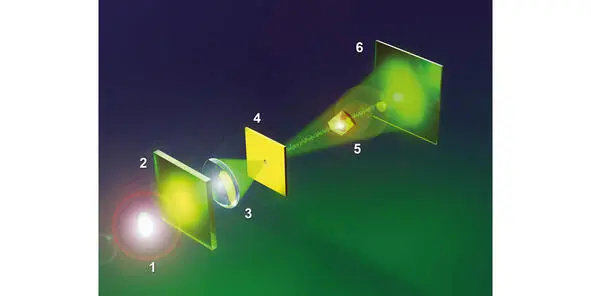

Схема записи Деннисом Габором первой глограммы.

1 – ртутная лампа; 2 – светофильтр; 3 – конденсорная линза; 4 – диафрагма; 5 – прозрачный объект; 6 – фотопластинка

Габор на стадии исследований изготовил несколько примитивных голограмм фазовых (светопреломляющих и прозрачных) объектов. При записи голограммы он фиксировал структуру интерференции волн монохроматического источника света и света, рассеянного фазовым объектом, помещенным перед фотопластинкой. Для получения высокого контраста интерференционной картины Габор использовал одну из самых ярких линий спектра излучения ртутной лампы.

После проявления и отбеливания фотопластинка восстанавливала трехмерное изображение объекта. Результат был впечатляющий, но мог взволновать только ученых.

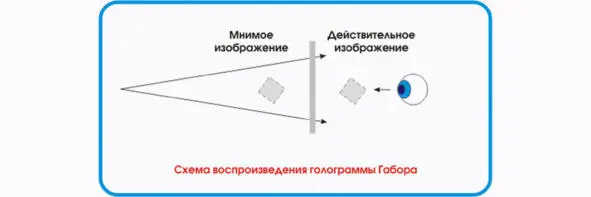

К сожалению, на голограмме можно было видеть и мнимое, и действительное изображения, и восстанавливающий источник света одновременно

Для того чтобы понять, как происходит запись и восстановление голограммы, рассмотрим самый простой пример – голограмму точки.

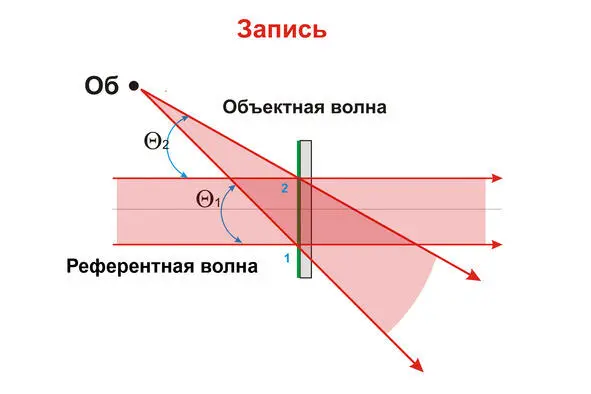

Запись голограммы точечного объекта

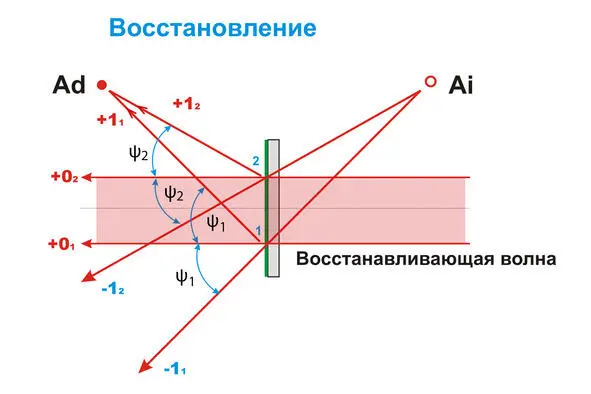

Восстановление голографического изображения

Рассеянная точечным объектом сферическая ( см. рис. «Запись» ) и плоская референтная волна попадают на фоточувствительный слой, в котором записывается картина интерференции сходящихся лучей.

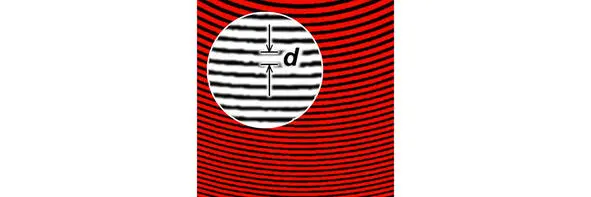

Интерференционная картина на голограмме точки

Расстояние между соседними интерференционными кольцами (d) равно:

d = λ /2*sin (Θ/2)

где λ – длина записывающей волны;

Θ – угол между интерферирующими лучами.

Интерференционную картину, записанную на фотопластинке, можно назвать голограммой. Если рассматривать маленькие участки этой голограммы, например в точках (1) или (2), то можно с уверенностью назвать их элементарными дифракционными решетками. При освещении миниатюрных элементов голограммы монохромной световой волной, подобной референтной, возникает множество новых волновых фронтов – порядков дифракции. Углы дифракции при этом, окажутся такими же, какими были углы схождения лучей во время записи голограммы.

Θ = ψ; где (ψ 1) и (ψ 2) – углы дифракции в точках (1) и (2).

Два симметричных дифракционных порядка в точках (1) и (2) формируют действительное и мнимое изображения точки (О б ) . Если продолжить направления дифракционных порядков, возникших в точках (1) и (2) нашей голограммы до их пересечения, то получим координаты мнимого и действительного изображений точки (О б ). Возникшая в результате дифракции на голограммной структуре сферическая волна (см. рисунок «Восстановление»), создает мнимое изображение точки ( А i ) и наблюдатель видит это изображение за голограммой. Вторая сходящаяся сферическая волна создает действительное изображение точки ( А d ) , которое расположено перед голограммой.
