СИЛА ~ ТОКУ.

Чтобы выяснить, какие другие факторы определяют величину катапультирующей силы, мы сначала получим некоторые общие сведения, потом попробуем угадать простой закон, а затем проверим его.

Фиг.18.

Катушки, по которым проходит ток, ведут себя подобно магнитным стержням той же формы и размеров. Замкнутые витки с током подобны очень коротким толстым полосовым магнитам. Два витка притягивают, отталкивают или поворачивают друг друга в точности так же, как эквивалентные им полосовые магниты. Однако в отличие от полосовых магнитов такие витки обладают магнитными полями, которые проходят через них насквозь, причем силовые линии образуют замкнутые кольца (см. фигуры гл. 34 ). Магнитное поле, проходящее через центр кругового витка, почти однородно в области значительных размеров, и это обстоятельство мы будем использовать при измерениях.

Если токи текут по двум длинным параллельным проводникам А и Б , то каждый из них находится в круговом магнитном поле, создаваемом током другого проводника. Кольцевые силовые линии поля, создаваемого током А , пересекают проводник с током Б под прямыми углами. Катапультирующая сила, действующая на Б , перпендикулярна этим кольцевым линиям и направлению проводника Б . Следовательно, она должна быть направлена прямо в сторону проводника А . Если вы начертите силовые линии суммарного магнитного поля, то обнаружите, что проводники притягиваются, если токи в них текут в одном направлении, и отталкиваются, если направления токов противоположны.

Фиг. 19. Катапультирующие силы между параллельными проводниками.

Ток одного из проводников создает поле, пересекающее другой проводник под прямым углом. Если этот второй проводник также несет ток, он подвергается действию катапультирующей силы. И тогда на первый проводник будет действовать сила, равная по величине и обратная по направлению.

Для получения простого закона катапультирующих сил нам не нужны длинные проводники или витки целиком. Вместо этого попытаемся упростить задачу, выбрав для рассмотрения короткий отрезок проволоки, по которой идет ток. После этого мы сможем рассматривать длинные проводники, витки и целые электрические цепи как состоящие из коротких отрезков и находить силу, действующую на проводник в целом, складывая силы, действующие на отдельные отрезки. Этот прием полезен при расчете сил, действующих на катушки в электродвигателях, амперметрах и т. д. Если заменить короткий отрезок проводника с током на отдельный движущийся электрон, то наше и без того упрощенное рассмотрение упрощается до предела. Ампер и другие физики высказали много остроумных догадок о форме закона, который мы ищем, сто лет тому назад, но у них не было способа детально проверить свои догадки, поскольку в их распоряжении имелись только замкнутые цепи целиком. Однако они с успехом проверяли свои предсказания на электрических цепях разнообразных форм [115].

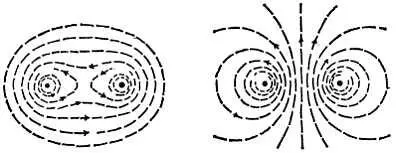

Фиг. 20. Суммарное магнитное поле параллельных токов.

Притяжение между токами, текущими в одном направлении, и отталкивание в случае токов, текущих в противоположных направлениях.

Чтобы вывести нужный закон, начнем с рассмотрения двух длинных параллельных проводников, по которым текут токи I 1a и I 2 a и которые находятся друг от друга на расстоянии d м. Они будут вызывать катапультирующие силы, действующие в поперечном направлении, как показано на фиг. 22. После этого выберем два очень коротких отрезка проводников, находящихся друг против друга, L 1и L 2, и не будем обращать внимания на остальные части проводов. Рассматривая их как части длинных параллельных проводников, можно ожидать, что каждый из отрезков будет окружен круговым магнитным полем. Если токи текут в одном направлении, то катапультирующие силы будут притягивать эти два «элемента тока» друг к другу. (Отрезок L 1, например, по которому течет ток I 1, пересекается магнитными силовыми линиями тока I 2 в проводнике под прямым углом; поэтому на него действует сила — F , направленная слева направо.)

Из опыта, описанного выше, мы знаем, что эта сила изменяется прямо пропорционально току в проводнике:

F~ I 1(из опыта).

Если бы мы увеличили длину отрезка проводника вдвое, соединив последовательно два проводника L 1, то, очевидно, сила, действующая на них, была бы равна двум F , т. е. на удвоенную длину пришлась бы удвоенная сила, т. е. сила, действующая на исследуемый проводник, пропорциональна его ДЛИНЕ.
