— струны музыкальных инструментов.

Мы называем это движение простым гармоническим колебанием, потому что подобные колебания совершаются в музыкальных инструментах, когда берут чистый тон (при этом от музыкальных инструментов исходят соответствующие звуковые волны).

При затухании колебаний период их остается неизменным, волны характеризуются неизменной частотой и мы слышим тот же звук.

Опыт 1.Наблюдая за колебаниями очень длинного маятника, можно лучше уяснить, что такое гармоническое движение. Можно попытаться самому совершать простое гармоническое движение, двигаясь взад и вперед по некоторому отрезку пути (фиг. 263).

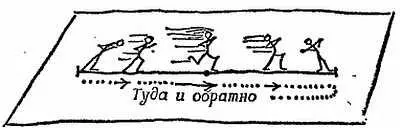

Фиг. 263. Простое гармоническое движение.

При движении наклоняйтесь в направлении к центру отрезка так, чтобы наклон характеризовал ваше ускорение; в конце пути вы должны сильно наклониться в направлении к центру, а пробегая мимо центра с максимальной скоростью, — выпрямиться. В центре отрезка, где вы движетесь быстрее всего , вы не можете двигаться еще быстрее , поэтому ваше ускорение равно нулю. В конце отрезка ваша скорость на какое-то мгновение становится равной нулю, но в то же время она изменяется здесь быстрее всего, ибо сначала скорость направлена от центра, проходит через нуль, затем направление скорости меняется на обратное; в этой точке вы обладаете довольно большим ускорением, направленным к центру отрезка; так подсказывают ваши ноги. (Сопоставьте это с рассмотрением ускорения тела, брошенного под углом к горизонту, в «вершине» его траектории.)

График простого гармонического движения — синусоида

Математика показывает, что зависимость от времени отклонения при простом гармоническом движении, определением которого служит соотношение а= —k 2 s, имеет вид s= A∙sin k t , где A — амплитуда колебания.

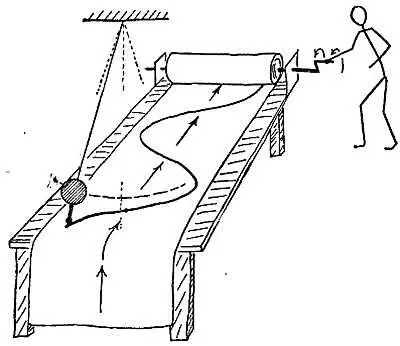

На фиг. 264 показана диаграмма движения маятника времени, вычерчиваемая им самим. К нижней части груза маятника прикреплена кисточка, обмакнутая в чернила, которая прочерчивает на равномерно протягиваемой длинной полосе бумаги диаграмму движения маятника во времени.

Фиг. 264. График зависимости отклонений маятника от времени.

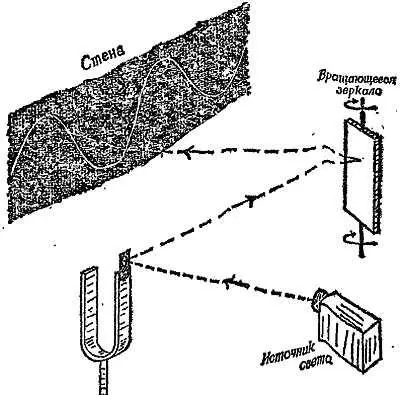

На фиг. 265 представлена схема опыта, позволяющего получить такой же график с помощью колеблющегося камертона.

Фиг. 265. Диаграмма движения ножек камертона во времени.

К одной из ножек камертона полоской тонкой целлулоидной пленки прикреплено маленькое зеркальце, позволяющее получить увеличенную картину движения. Когда камертон колеблется, пучок света, отраженный зеркальцем, движется вверх и вниз в пределах некоторого угла и прочерчивает вертикальную полоску на стене. На пути света находится большое зеркало, которое равномерно вращается и развертывает луч на стене по горизонтали, вычерчивая таким образом временную диаграмму движения вверх и вниз от положения равновесия. Камертон — это по существу балка, претерпевающая изгиб, которая имеет форму буквы U. Балка упругая и подчиняется закону Гука, поэтому мы вправе ожидать, что она совершает простые гармонические колебания. Проделанные опыты показывают, что при простом гармоническом движении зависимость смещения от времени изображается синусоидой.

Амплитуда колебаний издающего звук камертона затухает — об этом свидетельствует кривая на стене. Однако частота колебаний сохраняется неизменной, как показывают расстояния между горбами кривой. Грубый удар по камертону молотком приводит к тому, что камертон совершает колебания сразу двух видов и позволяет наблюдать сложное гармоническое движение.

Простое гармоническое движение как проекция движения по окружности

В элементарной тригонометрии определение синуса дается при помощи окружности, и можно легко прийти к выводу, что график синуса изображает проекцию движения по окружности . Поэтому поступим следующим образом: представим себе точку Р , движущуюся с постоянной скоростью по окружности, расположенной в вертикальной плоскости, и будем смотреть на эту окружность сбоку или будем рассматривать движение тени, отбрасываемой точкой Р на вертикальную стенку (фиг. 266).
