где n — число разрядов.

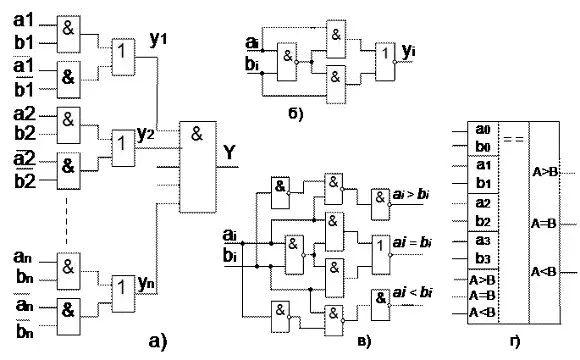

Рисунок 38 Устройства сравнения кодов: а) — структурная схема; б) — минимизированный вариант схемы сравнения в одном разряде; в) — одноразрядный компаратор; г) — УГО 4-разрядного компаратора.

Структурная схема устройства сравнения кодов, составленная на основании приведённого выше уравнения приведена на рисунке 38,а. Выходной сигнал Y=1 будет иметь место только при условии, если будут единичными результаты сравнения во всех разрядах сравниваемых чисел.

Недостатком рассмотренной схемы является большое число входов, так как для работы устройства требуются не только прямые, но и инверсные коды чисел A и В.

На основе законов алгебры логики разработаны устройства сравнения, работающие только с прямыми кодами.

Схема одноразрядного элемента сравнения, построенная на основании этого уравнения, приведена на рисунке 38,б. Функциональная схема, построенная на этих элементах, будет иметь вдвое меньшее число входов.

Цифровые компараторы являются универсальными элементами сравнения, которые помимо констатации равенства двух чисел, могут установить какое из них больше.

Простейшая задача состоит в сравнении двух одноразрядных чисел. Схема одноразрядного компаратора приведена на рисунке 38,в. При рассмотрении принципа работы схемы следует иметь в виду, что если a i < b i , то a i = 0, а b i = 1 и наоборот.

Для сравнения многоразрядных чисел используется следующий алгоритм. Сначала сравниваются значения старших разрядов. Если они различны, то эти разряды и определяют результат сравнения. Если они равны, то необходимо сравнивать следующие за ними младшие разряды, и т. д.

Цифровые компараторы выпускают в виде отдельных микросхем. Например, К561ИП2 позволяет сравнивать два 4-разрядных числа с определением знака неравенства. УГО этой МС приведено на рисунке 38,г.

Устройство обладает свойством наращиваемости разрядности сравниваемых чисел. Для сравнения, например, 8-разрядных чисел можно применить две четырёхразрядные микросхемы. Для этой цели в МС К561ИП2 предусмотрены три дополнительных входа: A > B, A = B и A > B, к которым подводятся соответствующие выходы микросхемы, выполняющей сравнение младших разрядов. Если используется только одна микросхема, то на вход A = B надо подать лог. «1», а на входы A < B и A > B — дог. «0».

Операция изменения кода числа называется его преобразованием. Интегральные микросхемы, выполняющие эти операции, называются преобразователями кодов. Интегральные микросхемы преобразователей кодов выпускаются только для наиболее распространённых операций таких как преобразователи двоичного кода в десятичный, двоично-десятичный, шестнадцатеричный, код Грея или обратных, указанным выше, преобразований.

По своей структуре преобразователи кодов являются дешифраторами, только они преобразуют двоичный код в сигналы не только на одном, но и на нескольких выходах.

В качестве примера рассмотрим преобразователь двоичного кода в код управления 7-сегментным цифровым индикатором. На рисунке 39,а приведена схема подключения индикатора. Индикатор представляет собой полупроводниковый прибор, в котором имеется восемь сегментов, выполненных из светодиодов. Включением и выключением отдельных сегментов можно получить светящееся изображение отдельных цифр или знаков.

Конфигурация и расположение сегментов индикатора показаны на рисунке 39,а. Каждой цифре соответствует свой набор включения определённых сегментов индикатора. Соответствующая таблица отображения цифр и десятичной разделительной точки приведена на рисунке 39,б.

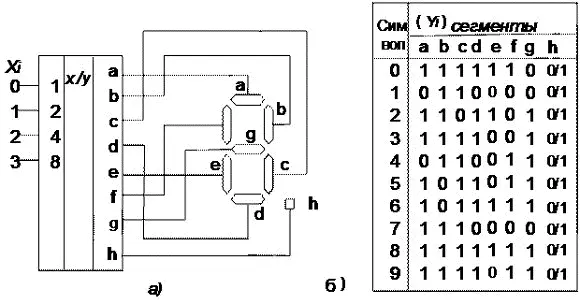

Рисунок 39 Преобразователь двоичного кода в код 7 – сегментного индикатора:

а) — Схема подключения индикатора; б) — Таблица состояний.

По внутренней схеме включения индикаторы подразделяются на индикаторы с общим катодом и с общим анодом. Схемы обоих видов индикаторов приведены на рисунке 40,а и 40,б соответственно.
