Лекции по схемотехнике

Если сигнал (лог.«0») подан на один из входов 0…7, то на выходах DD3 появятся младшие разряды прямого кода, на выходе G DD1 — лог. «0», определяющий разряд с весовым коэффициентом 8 выходного кода, на выходе P — лог. «1».

Если лог.«0» подан на один из входов 8…15, то сигнал лог. «1» с выхода P DD2 запретит работу DD1. При этом младшие разряды на выходах DD3 определяются уже микросхемой DD2, а на выходе 8 выходного кода будет лог. «1».

Таким образом, с выходов 1, 2, 4, 8 можно снять прямой код, соответствующий номеру входа, на который подан входной сигнал.

Дешифратор — функциональный узел, вырабатывающий сигнал «лог. 1» (дешифратор высокого уровня) или сигнал «лог. 0» (дешифратор низкого уровня) только на одном из своих 2 nвыходах в зависимости от кода двоичного числа на n входах.

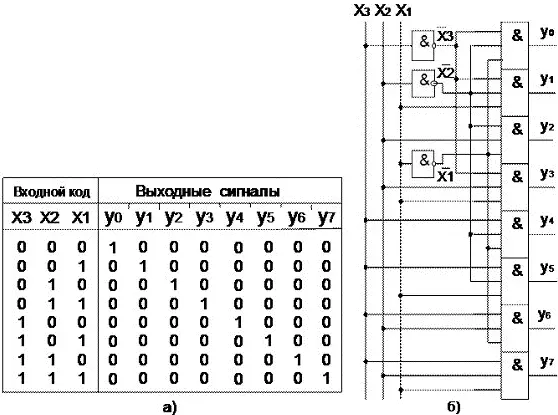

Рисунок 29 Дешифратор: а) – таблица истинности; б) – функциональная схема

Дешифраторы широко используются в устройствах управления, где они формируют управляющий сигнал в соответствии с входным кодом, который воздействует на какое-либо исполнительное устройство.

Интегральные микросхемы дешифраторов изготавливаются с дополнительными входами, например, с входом разрешения (стробирования). Стробирование позволяет исключить появление на входах дешифратора ложных сигналов, запрещая его работу в интервале времени переходного процесса при изменении цифрового кода на входе.

Микросхема ИД3 (рисунок 30) имеет четыре адресных входа с весовыми коэффициентами двоичного кода 1, 2, 4, 8, два инверсных входа стробирования S, объединённых по И, и 16 инверсных выходов 0–15. Если на обоих входах стробирования «лог. 0», то на том из выходов, номер которого соответствует десятичному эквиваленту входного кода, будет «лог. 0». Если хотя бы на одном из входов стробирования S «лог. 1», то независимо от состояния входов на всех выходах микросхемы формируется «лог. 1».

Наличие двух входов стробирования существенно расширяет возможности использования микросхем. Из двух микросхем ИД3, дополненных одним инвертором, можно собрать дешифратор на 32 выхода (рисунок 31), а из 17 микросхем — дешифратор на 256 выходов (рисунок 32).

Рисунок 32 Дешифратор на 256 выходов

Мультиплексор — функциональный узел, который имеет n адресных входов, N=2 nинформационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию. Коммутация определённой входной линии происходит в соответствии с двоичным адресным кодом a n -1,… a 2, a 1, a 0.

Если адресный код имеет n разрядов, то можно осуществить N=2 nкомбинаций адресных сигналов, каждая из которых обеспечит подключение одной из N входных линий к выходной линии. Такой мультиплексор называют «из N в одну». При наличии избыточных комбинаций адресных сигналов можно спроектировать мультиплексор с любым числом входных линий N≤2 n.

В простейшем случае при двухразрядном адресном коде (n=2) максимальное число входных адресных линий равно N=2 n=4. Таблица истинности такого мультиплексора приведена на рисунке 33,а.

Рисунок 33 Мультиплексор 4:1 а) — Таблица истинности;

б) — Функциональная схема; в) — Условное графическое обозначение.

Характеристическое уравнение такого мультиплексора, записанное в соответствии с таблицей истинности, имеет вид:

Из полученного уравнения следует, что в состав функциональной схемы мультиплексора входят два инвертора, четыре схемы «И» и одна схема «ИЛИ» (Рисунок 33,б). Здесь адресными (управляющими) входами являются а 1, а 0, а информационными — Х0, Х1, Х2, Х3 .

Условное графическое обозначение мультиплексора, в соответствии с ГОСТ 2.743-91, приведено на рисунке 33,в.

В настоящее время промышленность выпускает МС, в серии которых входят мультиплексоры с n=2, 3 и 4 адресными входами. При n=2 выпускаются сдвоенные четырёхканальные (2 n=4) мультиплексоры, число входных информационных сигналов которых равно 2 n+2 n=8.
