Марк Волынский - Необыкновенная жизнь обыкновенной капли

Как же получить однородные мелкие капли? Каза­лось бы, чего проще. Вытянуть на горелке носик пипет­ки хоть до толщины волоса — вот и устройство для по­лучения самых маленьких капель. Увы! Мы уже не раз могли убедиться в сюрпризах мира капель. Помните, в вопросе о форме жидкой частицы нас обманула интуи­ция, сейчас обманывает так называемый здравый смысл. В действительности получится вот что: на кончике тон­чайшего капилляра все равно соберется крупная капля жидкости и сама полезет вверх, нанизываясь на капил­ляр, как бусинка. Большие капиллярные силы высасы­вают жидкость на внешнюю поверхность стекла, и уже не поймешь, жидкость в капилляре или капилляр в жид­кости. По водяной пленке и поднимается капля, легко преодолевая силу тяжести; стряхнуть ее очень трудно, она крепко держится за трубочку.

Тогда решили обмануть капиллярность и испробо­вать не трубочку, а распылитель (форсунку) с микро­каналом длиною не менее десяти диаметров для равно­мерного течения. Это вызвало технологические труд­ности — дефицитные сверла в десятую долю миллиметра безбожно ломались. Когда их осталось всего десять, на­чальник нас просто выгнал из инструментальной кла­довой.

Кто-то вспомнил новинку тех лет, а теперь широко распространенный метод электроэрозии, он позволял делать ранее невозможное — сверлить «кривое ружье» или тончайший канал. Я однажды наблюдал работу электроэрозионной установки: было весело глядеть, как голубые микромолнии били с острия простой проволоч­ки в деталь (оба являлись электродами электроцепи), расплавляя материал в маленькой точке поверхности и вырывая капельки металла. Проволочка трудолюбиво прогрызала себе путь, погружаясь в канал. Изобретате­ли — чета Лазаренко — работали раньше у нас. Они, между прочим, опубликовав статью в журнале, не удосужились оформить авторское свидетельство. Когда встал вопрос о продаже установки за границу, там предъявили патент (по существу, присвоивший чужую идею) и предложили купить установки у них. Как известно, теперь все предусмотрено для исключения таких казусов: наша страна — участник международного соглашения об авторском праве.

Начальник электроэрозионной мастерской инженер Шмуклер был энтузиастом метода. Обнадеженные и веселые, мы моментально составили служебную запис­ку: «Просим прошмуклеровать отверстия в распылите­лях...» Наш начальник сектора, не читая, подписал (на что и рассчитывалось). Шмуклер сначала рассердился, потом рассмеялся — к вечеру мы получили распылите­ли. Термин «прошмуклеровать» с чьей-то легкой руки вошел в быт института.

Увы, форсунка с тончайшим отверстием не оправда­ла надежд. Высокое гидравлическое сопротивление канала затрудняло подбор давления подачи, а требова­лась мизерная скорость истечения. Струйка то прерыва­лась, то текла (по выражению механиков) «сикось- накось» — эрозия создавала слишком неровную поверх­ность, капли получались неодинаковыми.

Придумать с ходу калибровочный прибор не уда­лось, оказалось непросто реализовать ходячую поговор­ку: «Похожи как две капли воды». Требовалась новая идея. «Попробуем подключить материальный сти­мул»,— решил я и уговорил наше начальство объявить внутриинститутский конкурс с премиями на лучшую принципиальную схему прибора. Жюри отобрало два предложения. Одно устройство тут же окрестила «Жбан Гартьера» по фамилии автора — механика стен­да. Внутри металлического цилиндра из жести со щелью в верхнем дне устанавливалась форсунка, которая пы­лила вертикально вверх. Сила тяжести сепарировала капли по массе — мелкие опадали, более крупные били выше. Регулируя давление подачи и высоту расположе­ния форсунки, можно из спектра выделить наиболее дальнобойные капли диаметром до 100—150 микромет­ров. Вдоль щели подавалась небольшая струя воздуха, транспортировавшая каплю к стендовой установке. Устройство вообще работало, но оказалось очень слож­но отобрать одну-единственную частицу стабильного размера.

Другой оригинальный прибор был предложен моло­дым одаренным инженером А. В. Ливенцовым. Прибор быстро вошел в практику, а изобретатель получил авторское свидетельство. Принцип действия заключался в следующем (рис. 19):

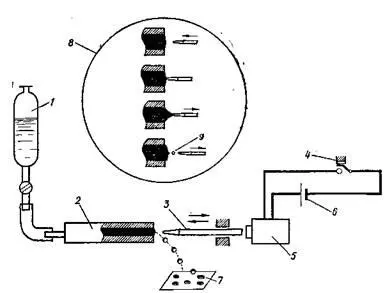

Рис. 19. Генератор однородных капель: 1 — сосуд с жидкостью, 2 — подающая трубка, 3 — боек, 4 — кнопка включения, 5 — электро­магнитное реле, 6 — реле питания, 7 — сажевый экран, 8 — фазы каплеобразования, 9 — шарик Плато
