Яков Гегузин - Живой кристалл

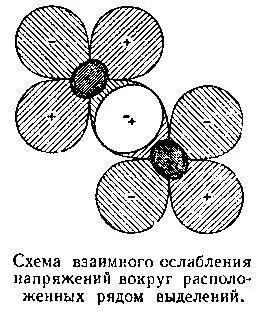

Хотя бы частично. Для этого соседние включения могут расположиться, например, так, как это изображено на рисунке. Продолжив наши рассуждения, мы придем к заключению, что поселяемые в себе макроскопические выделения кристалл расположит упорядоченно.

Все то, о чем до сих пор рассказано, было придумано и предсказано теоретиками. Их рекомендации экспериментаторам были настойчивыми: должно быть упорядоченное расположение включений! А если в эксперименте, говорили они, наши предсказания не подтверждаются, то тем хуже и для вас, и для эксперимента. Значит, эксперимент ставится так и с такими кристаллами, где условия, необходимые для образования строчек выделений, выражены неотчетливо. Ищите иные кристаллы и иные условия эксперимента!

Экспериментаторы искали и нашли. Вначале лишь несколько кристаллов, а затем множество. Об одной из таких находок я и хочу рассказать.

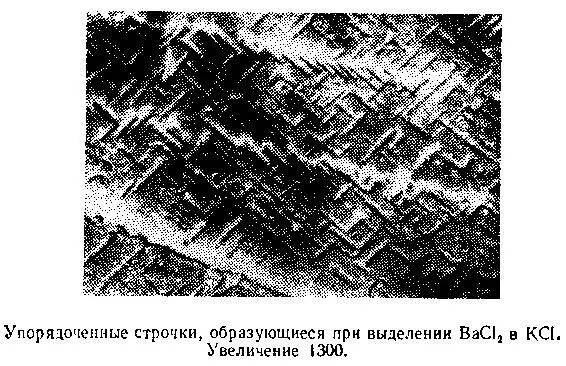

Изучались кристаллы сильвина (КСl), в которых при высокой температуре был растворен барий. Во время остывания из раствора выпадали выделения хлористого бария ВаСl 2. Эти выделения, имеющие форму тонких пластинок, располагались строго упорядоченно, образуя правильно ориентированные строчки, состоящие из многих закономерно ориентированных выделений.

Явление, которому посвящен очерк, активно изучается. Кристаллофизики надеются на то, что, быть может, пользуясь этим явлением, управляя ориентацией «строчек» и плотностью расположенных в них выделений, удастся создать кристаллы с необычными физическими свойствами. Быть может! Такая надежда — вполне достаточное основание для совместных усилий и экспериментаторов, и теоретиков.

В этом очерке — рассказ о принудительном поселении дефектов в кристалле, который облучается световым потоком.

Речь будет идти о кристалле с макроскопическими включениями, которые оказались в нем случайно или были введены преднамеренно. Это совсем не экзотический объект — кристаллами с включениями заполнены недра Земли. Пожалуй, большей экзотикой является кристалл без включений, особенно если имеются в виду естественные кристаллы, а не выращенные искусственно с соблюдением множества предосторожностей. Предполагаем, что кристалл прозрачен для лазерного луча и, распространяясь в кристалле, луч может достичь включения, почти не ослабев по дороге.

Вот теперь можно кое-что рассказать о том, как включения в кристалле могут повлиять на его «оптическую прочность», т. е. на ту минимальную интенсивность лазерного луча, которой оказывается достаточно для того, чтобы, поглощая энергию луча, кристалл разрушился.

Два коротеньких рассказа о двух механизмах этого влияния.

Вначале о простейшем механизме. Назовем его первым. Представим себе, что в оптически прозрачном кристалле имеется включение, полностью поглощающее свет. Скажем, металлический шарик в монокристалле каменной соли. Допустим, что кристалл импульсно, в течение времени τ, освещается световым пучком, интенсивность которого I 0 . Время τизмеряется в секундах, а интенсивность — в эрг/(мм 2•с). Шарик, радиус которого R , за время вспышки поглотит энергию

W = π R 2 I 0τ.

Эта энергия может оказаться совсем не малой. Поглотив ее, шарик может не только заметно нагреться, но и расплавиться и даже вскипеть. Если масса шарика

m =4/3 .π R 3 d

( d — плотность), а С — его теплоемкость,

то он нагреется на Δ Т = W/Ст ≈ I 0τ /RСd .

Любопытную закономерность предсказывает формула, в знаменателе которой стоит радиус шарика: чем меньше шарик, тем до более высокой температуры он будет нагреваться, тем ранее расплавится и ранее вскипит, тем он опаснее для кристалла. Маленький опаснее большого! Воспользуемся формулой и убедимся, что даже под влиянием импульса совсем маломощного лазера ( I 0 ≈ 4•10 10эрг/(мм 2•с), τ ≈ 10 -3с) медный шарик, радиус которого R ≈ 10 -4см ( d = 8,9 г/см 3, а С = 4•10 2эрг/(г•°С)), нагреется до температуры Т ≈ 10 6°С. Оказывается, что он вскипит, превратится в пар под давлением, которое может достичь десятков тысяч атмосфер — величины вполне достаточной, чтобы разрушить кристалл вблизи шарика. Впрочем, для того чтобы кристалл разрушился или заметно деформировался, достаточно нагрева в десятки раз меньшего. Медный шарик при этом даже не расплавится, а просто, вследствие теплового расширения, его радиус возрастет. Как показывает расчет, в кристалле-матрице вблизи шарика это вызовет напряжения σ≈ 10 11дин/см 2, что предостаточно для того, чтобы в кристалле вокруг шарика появились значительные напряжения и очаги разрушения.
