Яков Гегузин - Живой кристалл

Я расскажу о том, как появляются в кристаллах пузырьки газа в процессе выращивания кристаллов. Этот процесс — пример второго случая, так как пузырьки появляются и тогда, когда экспериментатор хотел бы избежать их появления.

Перед рассказом о газовых пузырьках хочу напомнить, что растворимость газа в твердой фазе, как правило, меньше, чем в жидкой. Имея это в виду, попытаемся представить себе, что должно происходить на фронте кристаллизации между растущим кристаллом и тем расплавом, из которого кристалл растет. Видимо, должно происходить следующее. При превращении расплава в кристалл должно выделяться некоторое количество газа, пропорциональное разности растворимостей в жидкой и твердой фазах. По мере того, как фронт кристаллизации продвигается в сторону жидкости, вблизи него должно скапливаться все большее и большее количество газа. О происходящем можно сказать так: на движущемся фронте кристаллизации как бы действует источник газа. Логика подсказывает нам, что, если действует источник, должен действовать и сток, в противном случае источник все «зальет газом».

Один сток самоочевиден. Им является растущий кристалл, который поатомно может захватывать газ, накапливающийся перед движущимся фронтом кристаллизации. В образовавшемся кристалле концентрация растворенного в нем газа окажется повышенной. Есть и второй сток. Им является незакристаллизовавшаяся жидкость, куда диффундирует газ, накапливающийся на фронте. Действие этого стока может оказаться очень эффективным. Если фронт кристаллизации движется очень медленно (это означает, что мощность источника мала), а подвижность атомов газа в расплаве велика, газ на фронте будет накапливаться очень медленно и большие пересыщения не успеют возникнуть к тому моменту, когда вся жидкость полностью закристаллизуется. Процесс кристаллизации завершится выталкиванием значительной части избыточного газа из образца вовне. Если экспериментатору удастся осуществить такие условия, он вырастит кристалл, свободный от газовых пузырей.

В связи с рассказанным о вытеснении газа из кристаллизующегося расплава мне вспоминается одна производственная задача, в решении которой я участвовал в годы войны. Литейщикам завода был предъявлен иск: изготавливавшиеся ими отливки оказались негерметичными, сквозь их стенки под небольшим давлением просачивался бензин. Говорили так: изделие «потеет бензином». Это был очень серьезный иск, так как появление капель бензина на поверхности изделия, которое было частью авиационного мотора, могло явиться причиной пожара. Литье было пронизано газовыми порами и каналами, сквозь которые и сочился бензин.

Опущу рассказ о «муках творчества» на пути к решению задачи. А решение пришло неожиданно и вскоре показалось почти само собой разумеющимся. Литейщики поступили следующим образом. После того, когда в глубоком тигле электропечи был приготовлен алюминиевый сплав, печь выключалась, и в течение длительного времени остывающий металл медленно кристаллизовался в тигле. В этом процессе из металла «выжимался» газ, не весь, но «выжимался». Как это может происходить, мы уже понимаем. А затем на поверхность отвердевшего в тигле металла насыпался слой легкоплавких солей, которые, расплавляясь, изолировали металл от воздуха. Электропечь снова включалась, под слоем защиты изолированный от воздуха металл расплавлялся и быстро разливался в литейные формы. В тигле под слоем защиты он совершенно не поглощал газ, и в процессе быстрой разливки он этого сделать не успевал. Отливки оказывались герметичными, изделие перестало «потеть бензином», литейщики решили свою производственную проблему.

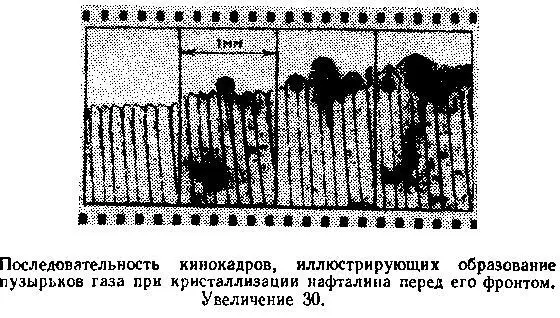

Вернемся, однако, к движущемуся фронту кристаллизации. Может оказаться, что диффузионное движение атомов газа прочь от фронта происходит настолько медленно, что накопление газа будет происходить активно и наступит такой момент, когда возникнет потребность в другом, более мощном стоке газа. В этот момент вблизи движущегося фронта жидкость, пересыщенная газом, как бы «вскипит», в ней начнут появляться зародыши газовых пузырьков, к которым будут стекаться атомы газа. Как правило, у всех газовых пузырьков, которые возникают перед движущимся фронтом кристаллизации, судьба одна: они захватываются этим фронтом и из жидкости переходят в твердую фазу.
