Яков Гегузин - Живой кристалл

Здесь, пожалуй, рассуждения «по аналогии» следует прервать. Дальше опасно, легко можно заблудиться. Ну, например, летящая пуля свистит непрерывно, а при пластическом деформировании слышатся потрескивания. Удовлетворимся тем, что аналогия помогла нам понять основное: движущаяся в кристалле дислокация возмущает решетку, передает ей часть своей энергии, в решетке возбуждаются упругие волны, т. е. звук.

Имея в виду описанный дислокационный механизм, можно понять и причину прерывистого звучания. Дело в том, что тот непрерывный свист, который издает летящая пуля, видимо, издает и дислокация. Этот слабый звук наше ухо просто не улавливает. Но вот в момент, когда дислокация выходит за пределы кристалла и когда вместе с ее исчезновением скачкообразно выделяется вся принадлежащая ей кинетическая энергия (подчеркнем: не постепенно передается решетке, а скачкообразно, сполна), мы слышим резкий щелчок. У физиков, занимающихся акустической эмиссией кристаллов, есть специальный термин — «переходное излучение». Оно возникает, когда дислокация переходит из среды с одной плотностью в среду с другой плотностью. Это значит, что скачкообразно меняется масса дислокации, следовательно, и ее кинетическая энергия и, следовательно, должен прозвучать щелчок. Здесь, пожалуй, следует заметить, что термин «переходное излучение» теорией акустической эмиссии кристаллов был заимствован из электродинамики, той ее главы, которая посвящена движению заряда в среде. Пересекая границу между двумя средами, заряд излучает так называемое «переходное излучение».

Можно указать большое количество реальных ситуаций, при которых исчезающая дислокация (или дислокации) должна издавать щелчок. Ну, скажем, с некоторой скоростью навстречу друг другу в одной плоскости скольжения движутся две дислокации с противоположно ориентированными векторами Бюргерса. При встрече такие дислокации исчезают, аннигилируют, при этом выделяется энергия, равная сумме кинетических энергий обеих дислокаций. Если скорости движения дислокаций были не малы, то выделяющаяся при этом энергия может оказаться значительной. Если, например, υ ┴ ≈ 10 -1 υ зв ≈ 10 4см/с, то в металлах, где d ≈ 10 г/см 3, величина W ┴ ≈ 5 . 10 -6эрг/см.

Может произойти и по-другому: кольцевая дислокационная линия (дислокационная петля) будет стягиваться в точку, следовательно, уменьшать свою длину, выделять энергию и возбуждать звук. Может быть и так: в процессе пластического деформирования дислокация сорвется с затормозивших ее стопоров и скачкообразно начнет двигаться, издавая при этом звук.

Мы интересовались, нельзя ли повлиять на звучание деформируемого кристалла. Конечно же, можно. Надо предварительно каким-либо способом ввести в кристалл дислокации, а затем, планомерно деформируя его, привести их в движение.

Нам осталось два дела. Во-первых, рассказать о том, как физики экспериментально исследуют звучание кристалла, обусловленное движением дислокаций, и, во-вторых, о том, как можно этот эффект использовать практически.

Экспериментальных работ по акустической эмиссии кристаллов, обусловленной дислокациями, очень не много. Я расскажу лишь об одном опыте, о том, который мне и понравился больше иных, и вызвал полное к себе доверие. Поставлен он был харьковскими кристаллофизиками В. С. Бойко, Р. И. Гарбером и их сотрудниками. Авторы этого опыта воспользовались тем, что во многих кристаллах, в частности и кристалле кальцита, с которым они и экспериментировали, под влиянием извне приложенной сосредоточенной нагрузки (ее можно создать нажатием на лезвие клина, касающегося поверхности кристалла) получаются скопления большого количества однотипных дислокаций.

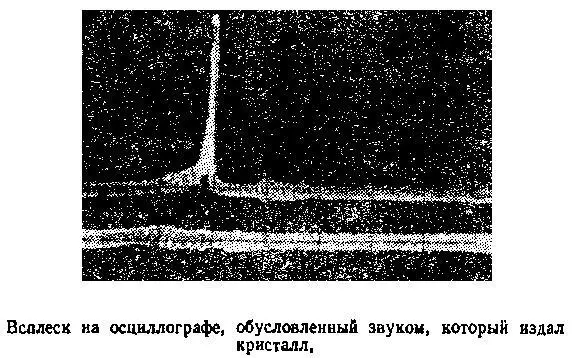

Они образуют стенку, концы которой касаются поверхности кристалла. При снятии внешней нагрузки эти скопления покидают кристалл, с большой скоростью дислокации выходят за его пределы. Акт выхода сопровождается сильной акустической эмиссией. Возникающий звуковой сигнал очень четко можно зарегистрировать осциллографом. Для того чтобы не принять желаемое за действительное, авторы опыта с помощью скоростной кинокамеры следили за выходом дислокаций. Момент выхода дислокаций и момент всплеска звука совпали. Убедительный опыт!
