О трещине, возникшей «по Стро», следует кое-что рассказать. Во-первых, ее ширина будет тем больше, чем большее число дислокаций, объединившись, приняло участие в ее формировании. Если это число обозначить п , то ширина трещины будет равна пb, где b — вектор Бюргерса. О такой трещине иногда говорят так: дислокация с Еектором Бюргерса пb. Во-вторых, оказывается, что направление трещины с направлением плоскости скольжения образует угол, близкий к 70°. Не стану приводить расчеты, из которых эта величина следует, а лучше предложу читателю убедиться в правильности утверждения, проделав опыт с моделью кристалла в виде листа белой бумаги. Впервые мне его продемонстрировал профессор Е. Д. Щукин и подарил для этой книги две фотографии, иллюстрирующие последовательные этапы опыта, который он производил, так сказать, собственноручно.

Опыт прост. На листе белой бумаги нужно карандашом провести прямую линию — символ полосы скольжения. Затем на некотором ограниченном участке этой линии бритвой сделать в бумаге разрез. Именно вдоль него можно будет осуществить сдвиг, символизирующий результат скольжения дислокаций. Концы разреза — символы стопоров, далее которых сдвиг не смог и не сможет распространяться. А теперь лист следует положить на гладкий стол, прижать его к столу двумя руками, расположенными с двух сторон от карандашной линии, и, медленно сдвигая руки в противоположных направлениях, спровоцировать сдвиг. При этом бумага, разумеется, прорвется, но не вдоль карандашной линии, а в направлении, образующем с карандашной линией угол, близкий к 70°!

Посоветовав читателю сделать этот модельный опыт, я, разумеется, ничего ему не пояснил. Быть может, лишь помог возникновению интуитивного восприятия правильности одного из следствий теории Стро. А это, пожалуй, не так уж мало. Я тешу себя мыслью, что от модельного опыта, а заодно и от автора популярного изложения большего можно и не требовать.

Механизм «по Стро» — не просто правдоподобный вымысел теоретика. Этот механизм реально действует, особенно в тех случаях, когда деформируется кристаллическое тело, пересеченное множеством границ раздела между элементами его структуры. Граница обычно играет роль стопора, и вблизи нее возникает трещина.

Все рассказанное о механизме возникновения трещины «по Стро» дает основание для важного замечания. Почему, собственно, кристалл «согласился» поселить в себе трещину? А потому, что, образовав ее, дислокации, скопившиеся перед стопором, освободились от действующих на них сил. Вообще говоря, есть, например, уже обсуждавшаяся нами возможность диффузионно обойти препятствие и переместиться в другую плоскость скольжения над или под препятствием, как бы обойти его, а затем скользить в этой другой плоскости, где стопора нет. Напомним еще раз, что при низкой температуре этот процесс не может происходить! Это одна из причин того, что при низкой температуре кристаллы хрупки, а при высокой — пластичны.

На этом, пожалуй, можно окончить рассказ о механизме появления трещины «по Стро» и перейти к рассказу о механизме «по Коттреллу». Коттрелл — английский физик-теоретик.

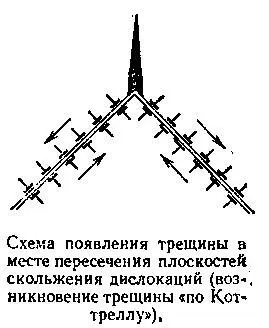

Механизм «по Коттреллу» от механизма «по Стро» отличается лишь образом стопора, который тормозит свободное скольжение дислокаций. В механизме Коттрелла в роли стопора, тормозящего движение цепочки дислокаций вдоль данного направления скольжения, оказываются такие же дислокации, которые, однако, движутся вдоль другого направления, пересекающегося с данным. Две дислокации, которые двигались вдоль пересекающихся направлений и столкнулись, взаимодействуют. В результате этого взаимодействия образуется новая дислокация. Она расположена так, что не может двигаться ни в одном из пересекающихся направлений скольжения и поэтому оказывается оседлой, покоящейся. О ней говорят: «сидячая дислокация». Каждая пара встретившихся дислокаций образует одну «сидячую». Все «сидячие» дислокации возникают близко друг от друга в области пересечения плоскостей скольжения. В конце концов они сливаются и образуют трещину.
