Яков Гегузин - Живой кристалл

Экспериментально реальность напряжения σ ┴обнаруживается в эффекте, который последние годы изучается очень тщательно и экспериментаторами, и теоретиками. Эффект состоит в том, что при переходе металла из нормального в сверхпроводящее состояние, когда электронное торможение исчезает, пластичность металла скачкообразно увеличивается. Этот эффект, который мог бы наблюдаться и на заре изучения сверхпроводимости, долго себя не проявлял, а в конце 60-х годов обнаружился во многих лабораториях мира.

Вот теперь очерк можно закончить.

Ансамблю дислокаций в кристалле свойственны эти два непременных признака жизни любой популяции: и размножение, и гибель составляющих ее индивидуумов. В книге о живом кристалле нельзя промолчать о том, как размножаются и как исчезают дислокации.

Вначале о размножении. О том, что оно должно происходить, теоретики обязаны были подумать сразу же, как только сочли, что деформация кристалла происходит вследствие движения дислокаций. Их логика должна была быть простой и прямолинейной. Кристалл, как известно, способен значительно деформироваться, и в течение длительного времени. Для этого наличных в нем дислокаций, которые, перемещаясь, «выходят из игры», может оказаться недостаточно, и, следовательно, необходимо появление новых. В том, что дело обстоит именно так, легко убедиться, если воспользоваться уже встречавшейся нам формулой, которая определяет связь между величиной деформации ε, плотностью подвижных дислокаций ρ 0и величиной перемещения каждой из них l i .Если мы сочтем, что все дислокации «выйдут из игры», пройдя максимальный путь l max , то деформация ,согласно нашей формуле, окажется следующей:

ε max= ρ 0 bl max.

Опыт свидетельствует о том, что в реальных кристаллических телах величина l max оказывается небольшой, приблизительно равной 10 -3—10 -2см; пройдя такой путь, дислокации «выходят из игры» по разным причинам: либо достигают границы зерна, либо выходят за пределы образца, либо, встретив стопор, теряют подвижность, а следовательно, и способность вносить вклад в формирование кристалла. При ρ 0≈ 10 7см -2и b ≈ 3• 10 -8см оказывается, что ε max= 10 -4- 10 -3. А в действительности, благодаря движению дислокаций, кристалл может деформироваться в несравненно большей степени. Это и означает, что в процессе деформирования в нем, видимо, должны рождаться новые подвижные дислокации.

Когда речь идет о размножении живых организмов, имеется в виду увеличение числа особей. В случае дислокаций имеется в виду нечто иное, а именно увеличение их плотности. А так как плотность дислокаций ρ 0= £/V , где £ — суммарная протяженность дислокационных линий в объеме V , то под размножением следует понимать увеличение £. Итак, оказывается, что размножение дислокации есть попросту ее удлинение.

Вот теперь можно поговорить о конкретном механизме размножения. Об одном из многих. В литературе он называется механизмом Франка — Рида.

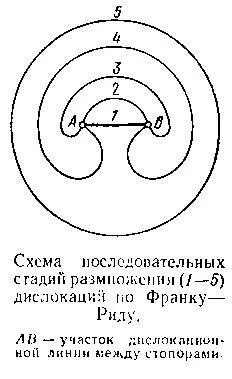

Практически все необходимое для того, чтобы понять этот механизм, уже было рассказано в очерке о «росе», тормозящей движение дислокаций. После того, как участок дислокационной линии, заторможенный двумя неподвижными «росинками»-стопорами, напряжением σ > σ maxбудет «продавлен» сквозь стопоры, в плоскости скольжения он превратится в замкнутый круг и в участок дислокационной линии между стопорами. Этот участок так же может превращаться в круг, повторив предыдущий цикл. Он окажется очагом размножения дислокационной линии, так как ее суммарная длина в этом процессе возрастает. Разумеется, до тех пор, пока действует напряжение, способное «продавить» заторможенный участок дислокационной линии сквозь стопоры. Рисунок это отчетливо иллюстрирует.

В кристалле могут быть и одиночные замкнутые петли, и полупетли, которые обоими концами выходят на поверхность кристалла. Их расширение или сжатие также приводит к размножению или гибели дислокаций.

Коротко о механизмах «гибели» дислокаций. Один из механизмов может быть обратным тому, который приводил к размножению. Действительно, если перестать дуть в трубку, на торце которой расположен мыльный пузырь, он через трубку выдавит из себя газ и «схлопнется». Подобно этому «схлопнется» и замкнутая дислокационная линия («петля»), если внешние напряжения перестанут ее растягивать. То же относится и к «полу-петле», которая не замкнута на себе, а выходит на поверхность кристалла.
