Конференция в Нью-Гемпшире вдохновила также Н. Холоньяка из GE, эксперта по арсениду галлия. Когда первый диод заработал, почти одновременно несколько групп объявили о лазерном действии на p-n-переходах GaAs. Во всех случаях использовалось охлаждение до 77 К, а накачка производилась импульсами тока высокой интенсивности с короткой длительностью (несколько микросекунд). О лазере группы GE было объявлено в работе от 24 сентября 1962 г.; о втором лазере группы М. Натана из IBM Йорктаун Хейтс было объявлено 4 октября; а о третьем из Линкольновской лаборатории MIT — 23 октября. Холоньяк сообщил о своем лазере 17 октября. Все эти лазеры были сделаны на переходе арсенида галлия, охлаждались жидким азотом, и накачивались интенсивными импульсами тока длительностью несколько микросекунд.

Устройство Холла (рис. 60) представляло куб со стороной 0.4 мм, с переходом, расположенным в горизонтальной плоскости, в центре. Передняя и задняя грани были отполированы параллельно друг к другу и перпендикулярно к плоскости перехода, образуя резонатор Фабри—Перо (арсенид галлия обладает высоким показателем преломления, поэтому френелевское отражение на границе полупроводник—воздух дает достаточно высокий коэффициент отражения). При такой геометрии получается относительно длинный путь в области перехода, где инжектированные носители рекомбинируют и испускают свет, распространяющийся взад-вперед между отполированными гранями (зеркалами резонатора). Лазер работал при подаче импульсов тока длительностью 5—20 мкс, причем полюс тока подавался на p-допированную сторону перехода, а минус на n-допированную сторону. Диод помещался в жидкий азот. Когда ток достигал очень большого значения, 8500 А/см 2, возникала лазерная генерация, что проявлялось в резком увеличении испускаемого излучения и в сужении спектральной линии от 125 до 15 А°.

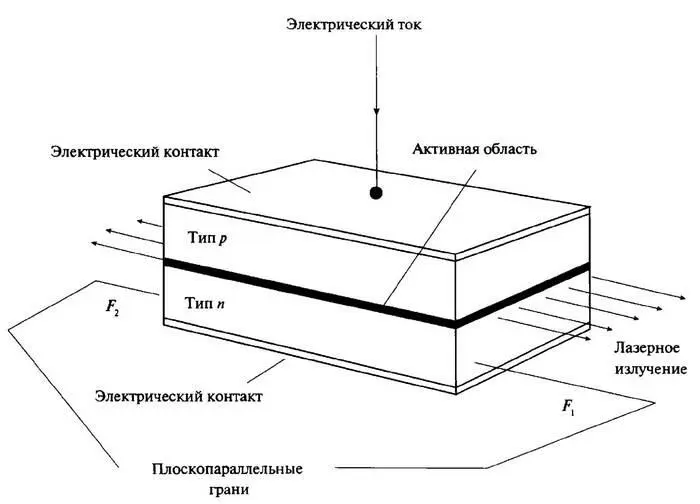

Рис. 60. Схема полупроводникового лазера на p-n-переходе простейшего типа. Лазерное излучение испускается в тонком активном слое между p и n зонами, и отражается взад и вперед параллельными гранями F 1, F 2, которые действуют как зеркала резонатора

Натан работал с несколько отличной системой, используя переход без резонатора. Порог, достигаемый при температуре жидкого азота, очевидно, был выше между 10 000 и 100 000 А/см 2. Т. Квист из MIT использовал структуру 1,4x0,6 мм2 с отполированными короткими гранями. При температуре жидкого азота порог был около 1000 А/см 2. Наконец, Холоньяк использовал переход соединения арсенида галлия с фосфидом. Используя этот материал, удалось получить генерацию при 6000—7000 А/см 2вместо 8400 А/см 2, когда использовался простой образец GaAs.

В России (СССР), вскоре после создания лазеров в США, В.С. Багаев, Н.Г. Басов, Б.М. Вул, Б.Д. Копыловский, О.Н. Крохин, Ю.М. Попов, А.П. Шотов и др. создали лазерный диод в ФИАНе. Этот результат обсуждался на 3-й Международной конференции по квантовой электронике в Париже, в 1963 г.

Первые лазеры делались из одного и того же материала с переходом между n и p частями. Они имели высокие пороги. В 1963 г. X. Кромер предложил использовать гетеропереходы, в которых полупроводник с относительно узкой запрещенной зоной располагается между двумя слоями полупроводника с более широкими запрещенными зонами (сэндвич-структура). В то же время аналогичное предложение сделали Ж.И. Алфёров и Р.Ф. Казаринов из Физико-технического института им. А.Ф. Иоффе (г. Ленинград). Российские ученые не опубликовали свое предложение. Прошло шесть лет, прежде чем в Bell Labs и в RCA были разработаны первые гетероструктурные лазеры. К тому времени Алфёров и его сотрудники разработали более сложные многослойные структуры, которые сегодня известны как лазеры с двойной гетероструктурой. Усилия Ж. Алфёрова и X. Кромера были отмечены Нобелевской премией по физике в 2000 г. «за разработку полупроводниковых гетероструктур, используемых в высокоскоростной электронике и в оптоэлектронике» вместе с Джеком Килби «за его вклад в изобретение интегральной схемы».

Ж.И. Алфёров родился в Витебске (Белоруссия) в 1930 г. Он окончил Электротехнический институт им. В. И. Ленина (Ленинград) в 1952 г. и в 1953 г. поступил в Физико-технический институт. С 1987 г. он директор этого института. Алфёров — академик РАН и депутат Государственной Думы.

Герберт Кромер родился в Веймаре (Германия) в 1928 г. и получил докторскую степень в университете Гёттингена в 1952 г. за диссертацию, посвященную только появившимся тогда новым транзисторам. В 1968 г. он стал работать в университете Колорадо, а с 1976 г. — в университете Калифорнии (Санта Барбара).
