Сергей Тимофеев - 3ds Max 2012

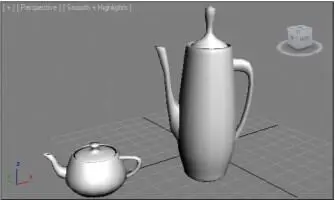

Масштабирование в одном или двух направлениях называется неравномерным . При неравномерном масштабировании пропорции объекта изменяются: его можно вы-тягивать или сплющивать в разные стороны. На рис. 1.45 показан результат нерав-номерного масштабирования чайника.

Таким образом, при помощи манипуляторов можно корректировать позицию объ-ектов в пространстве, а также их наклон и масштабы.

Рис. 1.45. Форма чайника вытянута

П РИМЕЧАНИЕ

Если, выбрав манипулятор, вы не увидели векторов, указывающих направление манипуляции, нажмите клавишу . Ею же можно отключить их видимость. При помощи клавиш <+> и < - > можно менять размеры векторов, делать их длиннее или короче.

Для выбора того или иного манипулятора существуют удобные "горячие" клавиши. Так, для быстрого выбора манипулятора движения можно нажать клавишу , вращения — , масштабирования — . Чтобы вернуться в режим простого выделения объектов, можно нажать клавишу .

Точные манипуляции

Объектами можно манипулировать не только вручную, но и задавая точные значе-ния преобразований в специальном окне. Для вызова окна точного ввода значений преобразования необходимо сначала выбрать требуемый манипулятор, затем либо щелкнуть правой кнопкой мыши по кнопке с этим манипулятором, либо нажать кла-

вишу . В окне точного ввода значений преобразования расположены две груп-пы параметров: Absolute:World (Абсолютные координаты) и Offset:World (Коорди-наты сдвига) (рис. 1.46).

Рассмотрим порядок работы с точными значениями преобразований на примере.

1. Создайте в сцене примитив "куб" произвольных размеров и в произвольной точке.

2. Выберите манипулятор движения, затем щелкните по нему (манипулятору) пра-вой кнопкой мыши либо нажмите клавишу для вызова окна точного ввода позиции объекта.

В левой части окна, в группе Absolute:World (Абсолютные координаты), за-дайте значения параметров X , Y , Z равными 0. Тем самым вы установили объект в начало координат, в самый центр трехмерного мира. Теперь, увели-чивая, например, значение параметра Z , вы будете поднимать объект вверх на конкретное расстояние. То же самое касается остальных направлений движения.

Если в группе Absolute:World (Абсолютные координаты) вы вводили точные значения координат объекта, то в правой части, в группе Offset:World (Ко-ординаты сдвига), можно ввести лишь значения сдвига объекта. Например, если необходимо подвинуть объект точно на 20 единиц вверх, следует значе-ние Z - координаты здесь задать равным 20. Впрочем, задав значение "20", вы вновь получите значение "0", но объект переместится вверх точно на задан-ное расстояние, а его Z - координата увеличится на соответствующее значение.

3. Выберите манипулятор вращения и откройте его окно точного ввода значений вращения. Работа здесь происходит точно так же, как и в предыдущем случае: можно задать точную градусную меру угла поворота в том или ином направ - лении.

4. Выберите манипулятор масштабирования и откройте его окно точного ввода значений масштабирования. Здесь в левой части находятся три направления масштабирования, а в правой — лишь одно, позволяющее равномерно масшта-бировать объект. Значения преобразований здесь выражаются в процентах от исходных размеров объекта.

Рис. 1.46. Окно точного ввода значений координат

В последующих главах, когда мы вместе будем создавать некоторые сцены и от-дельные их детали, я буду приводить точные значения позиций создаваемых объек-тов, чтобы ваш результат совпадал с моим.

Работа с окнами проекций Манипулировать можно не только объектами в сцене, но и окнами проекций, в ко-торых происходит работа. Например, можно изменить масштабы отображения сце-ны, угол обзора, ракурс обзора, а также изменить способ отображения объектов. В данном разделе мы научимся совершать эти действия. Выбор ракурса

Стандартного набора ракурсов (сверху, спереди, слева и перспектива) в большин-стве случаев бывает достаточно для работы. Но возникают ситуации, когда необхо-димо осмотреть сцену снизу, справа, сзади и т. д. Для выбора ракурса конкретного окна проекций выделите окно, затем щелкните по его названию для вызова специального меню. В нем представлен специальный блок вариантов ракурсов (рис. 1.47). Выбирая тот или иной вариант, вы применяете соответствующий ракурс. Справа от названия ракурса в меню ото-бражается "горячая" клавиша его быстрого вы-зова.
