Объекты выбираются и добавляются из базы данных в специальном окне (рис. 7.13), вызываемом нажатием кнопки Создание объекта или с помощью команды меню Объекты → Создание.

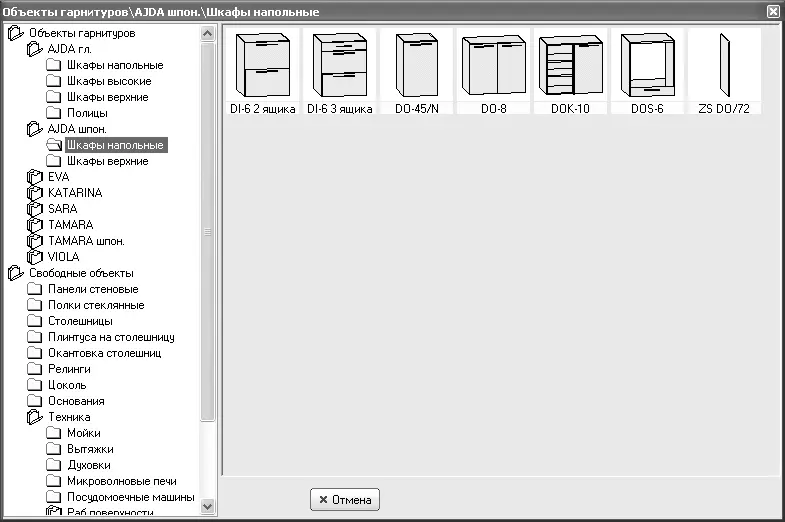

Рис. 7.13.Окно выбора объектов для добавления в модель кухни

Слева в этом окне находится древовидный список, в котором представлен перечень доступных объектов. Список разделен на две ветки – Объекты гарнитуров и Свободные объекты.

В разделе Объекты гарнитуров содержатся группы моделей шкафов различных производителей и видов (напольные, высокие, верхние), полок и верхних или нижних плинтусов. При выборе группы правой части окна отображается набор рисунков объектов, входящих в выбранную группу. Схематическое изображение присутствует не для всех объектов (например, для плинтусов или полок отображаются только наименование и артикул).

В разделе Свободные объекты находятся стеклянные полки, стеновые панели, релинги и прочее, а также раздел Техника. Он включает следующие группы объектов:

• Мойки;

• Вытяжки;

• Духовки;

• Микроволновые печи;

• Посудомоечные машины;

• Раб. поверхности:

– Газовые;

– Керамические;

– Электрические;

• Стиральные машины;

• Холодильники:

– Встраиваемые;

– Не встраиваемые.

Внимание!

В демоверсии программы «3D Suite Мебельный салон» количество элементов базы данных урезано, поэтому некоторые группы объектов пусты.

При оформлении интерьера можно добавлять в кухню различные объекты – шкафы, полки, стеновые панели, плинтуса и пр. Порядок действий при их добавлении различен.

При размещении в плане комнаты шкафов или техники нужно задать их местоположение и щелкнуть кнопкой мыши.

Если вы создаете полку или столешницу, то первым щелчком кнопкой мыши укажите координаты начала объекта, а вторым – координаты его конца. Появится окно Свойства полицы, столешницы, в котором можно выбрать материал полки и откорректировать ее габариты и форму.

При создании плинтусов, окантовок или цоколей на плане комнаты необходимо указать полилинию, которая будет направляющей для создаваемого объекта. Полилиния строится последовательным заданием ее точек, причем следует соблюдать важное правило: создавать отрезки нужно строго по часовой стрелке.

Вернемся к проекту и наполним кухню мебелью.

Откройте окно выбора объектов, раскройте узел Объекты гарнитуров → TAMARA → Шкафы напольные, откуда выберите шкаф DI-6 2 ящика. Щелкните кнопкой мыши на его изображении. После закрытия окна зафиксируйте шкаф в правом дальнем углу комнаты (рис. 7.14).

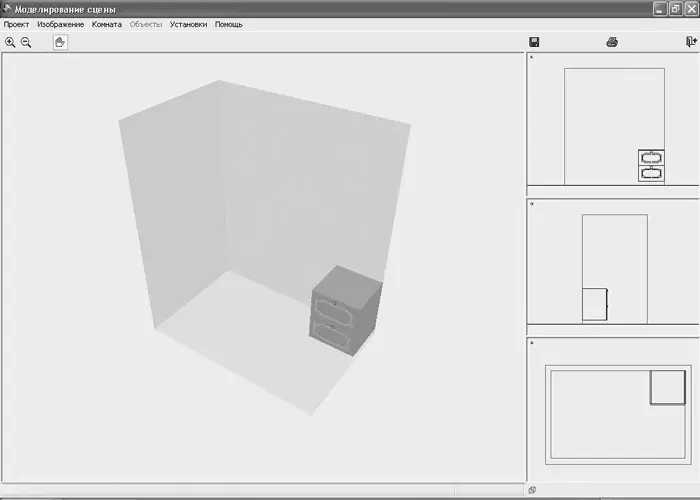

Рис. 7.14.Добавление шкафа в трехмерную сцену

Добавленный шкаф как бы висит в воздухе на высоте 10 см. Попытки перетянуть изображение шкафа вниз ни к чему не приводят, потому что зафиксирована высота установки объекта. Чтобы снять фиксацию, выполните команду меню Установки → Фиксирование высоты установки объектов или нажмите кнопку Фиксировать высоту установки объектов

на инструментальной панели в правом нижнем углу окна программы.

Теперь в любом проекционном виде – виде сбоку или спереди – можно перетащить шкаф вниз, опустив его на пол.

Добавьте в кухню еще один шкаф, к примеру Объекты гарнитуров → KATARINA → Шкафы высокие → SHO 4/136 ST. Разместите в кухне плиту, холодильник и верхний шкаф (типы объектов выберите самостоятельно).

Вы должны получить приблизительно такую кухню (рис. 7.15).

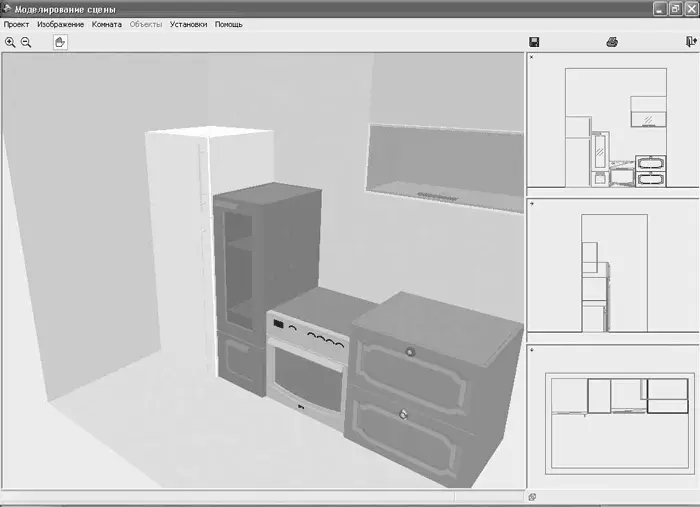

Рис. 7.15.Модель кухни

С эстетической точки зрения эта модель далека от совершенства, но вы только учитесь пользоваться программой; а красота выполняемых проектов – это ваша будущая задача.

Можно добавить в модель плинтуса. Выберите в дереве объектов нижний плинтус и нажмите кнопку ОК. Далее на чертеже (желательно, чтобы это был вид сверху) последовательным указанием начальных и конечных точек задайте отрезки, вдоль которых будут размещены плинтуса. Аналогично постройте верхний плинтус.

Создайте в кухне полку. После ее фиксации отобразится окно, в котором можно отредактировать ее параметры, в том числе и высоту установки.
