1. В поле Подъем на входе введите значение 7. В раскрывающемся списке Справа в области Перила выберите пункт Kein (Без перил), чтобы убрать правые перила, поскольку лестница размещается под стеной. При желании можете отредактировать форму и текстуры лестничных стоек так, как это было описано выше. Должна получиться лестница следующей конструкции (рис. 1.94).

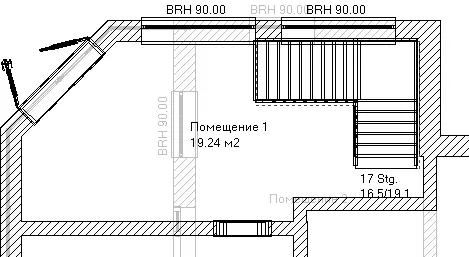

Рис. 1.94.L-образная лестница с площадкой после редактирования

2. Нажмите кнопку ОК для завершения построения лестницы.

3. Чтобы вход на лестницу не мешал проходу между комнатами Помещение 1 и Помещение 5, удалите дверной проем, соединяющий их, и создайте такой же между комнатами Помещение 1 и Помещение 6 (рис. 1.95). Для создания такого же арочного проема можно выполнить команду для построения из группы кнопок построения дверей, однако проще будет скопировать этот проем с любой другой внутренней стены первого этажа. Для этого выделите дверь-проем на одной из стен (он должен подсветиться красным), после чего нажмите сочетание клавиш Ctrl+C. Далее воспользуйтесь сочетанием клавиш Ctrl+V, чтобы выполнить команду построения скопированной двери. Подведите указатель к стене между комнатами Помещение 1 и Помещение 6 и щелчком кнопкой мыши зафиксируйте дверь. Нажмите клавишу Esc для выхода из команды построения арочного прохода.

Рис. 1.95.Изменения в плане после добавления лестницы и перемещения двери, соединяющей комнаты

С помощью клавиши F12 перейдите в режим дизайна или сочетанием клавиш Ctrl+D запустите окно трехмерного просмотра. Убедитесь, что система самостоятельно построила лестничный проем в перекрытии между этажами.

Последнее, что необходимо сделать, – это добавить перила в комнате на втором этаже вокруг лестничного проема.

В версии ArCon 8.02 появилась возможность добавлять в проект балконы. Программа умеет создавать только балконы простой конфигурации.

Для построения балконов служит специальная команда на вертикальной панели инструментов – Установить балкон

Балкон можно устанавливать на любой из внешних стен создаваемого здания, даже на первом этаже. Построение балкона, как и большинства объектов конструирования, сводится к указанию его габаритов на плане, после чего программа сама создает его изображение и трехмерную модель.

Попробуйте самостоятельно создать балкон на одной из стен здания на втором этаже.

Программа ArCon предлагает множество команд для создания крыши. Из всех команд полноценные крыши жилых домов создаются с помощью только одной – Крыша произвольной формы

Перед построением крыши необходимо создать новый этаж, иначе крыша накроет все объекты верхнего этажа здания.

1. Выполните команду меню Этаж → Новый этаж поверх, чтобы создать новый этаж.

2. В появившемся окне на вкладке Общие в раскрывающемся списке Обозначение выберите пункт Чердачное помещение (под крышей будут комнаты), а на вкладке Принятие установите переключатель в положение Только план. Из раскрывающегося списка Источники обязательно выберите пункт 1. Верхний этаж, чтобы заимствовать планировку именно верхнего этажа.

3. Нажмите кнопку ОК. Программа сгенерирует новый этаж с такой же планировкой, как у второго этажа.

4. На вертикальной панели инструментов в группе кнопок для построения крыш выполните команду Крыша произвольной формы.

После выполнения команды для построения крыши произвольной формы на дополнительной вертикальной панели инструментов появятся три кнопки, управляющие способом построения крыши:

• Прямоугольный контур крыши

• Автоматическое определение контура

• Многоугольный контур крыши

Поскольку контур внешних стен верхнего этажа имеет сложную форму, лучше выбрать Автоматическое определение контура. Программа проанализирует конфигурацию внешнего этажа и сгенерирует контур основания крыши. Это не означает, что для данного дома нельзя построить крышу прямоугольной или многоугольной формы. В таком случае в местах, где крыша далеко выступает над внешними стенами, можно установить колонны или заполнить их другими архитектурными элементами.
