В режиме конструирования желательно отключать отображение крыши (отключить кнопки Поверхность крыши вкл./выкл. и Деревянные конструкции вкл./выкл.), поскольку оно затрудняет распознавание и выделение остальных элементов как активного, так и неактивных этажей здания.

Система ArCon предназначена не только для строительных проектов, но и для оформления и визуализации интерьера помещений. Это вторая составляющая программы, реализованная через специальный режим – режим дизайна.

При построении дома вы не должны сначала работать в режиме конструирования, а потом завершать проектирование в режиме дизайна. Во время работы над проектом как при конструировании (составлении плана здания), так и при дизайне интерьера используются оба режима.

Переключение между ними позволяет ускорить процесс построения модели дома, устранить ошибки на ранних стадиях проектирования и добиться оптимального размещения строительных элементов внутри и снаружи дома.

Проектирование в режиме дизайна позволяет решать следующие задачи.

• Этот режим предназначен для визуального контроля того, что было спроектировано в режиме конструирования, – вычерченный план отображается в 3D, и вы получаете полноценное трехмерное изображение проектируемого здания.

• В режиме дизайна оформляется интерьер всех помещений, создаются и размещаются окружающие объекты, придающие проекту реалистичность. Дизайн интерьеров заключается в последовательном добавлении и размещении в трехмерной сцене предметов домашней обстановки. Для этих целей ArCon предоставляет обширную (в демоверсии урезанную) библиотеку готовых трехмерных моделей предметов интерьера.

Режим дизайна не обязательно должен быть логическим продолжением режима конструирования – систему ArCon можно использовать сугубо в дизайнерских целях. Нужно создать только контур из внешних стен обрабатываемого помещения, после чего работать внутри него. В общем случае режим дизайна позволяет выполнять следующее:

• разрабатывать детальный интерьер отдельных помещений – квартир, комнат и прочих (в этом случае ArCon используется сугубо как дизайнерская система);

• частично или полностью воссоздавать интерьер больших помещений – полностью законченных строительных проектов;

• проектировать экстерьер здания или группы зданий (для строительных проектов, поскольку в данном случае интерьер не имеет большого значения);

• формировать законченные проекты с детально проработанным интерьером и экстерьером.

Работа с объектами дизайнерского режима реализована преимущественно в окне трехмерной модели, хотя некоторые объекты можно добавлять в режиме конструирования. Переключиться в режим дизайна из режима конструирования можно с помощью кнопки Режим дизайна на горизонтальной панели инструментов или нажатием клавиши F12.

После переключения в режим дизайна в главном окне программы появляется новая горизонтальная панель инструментов – панель управления представлением трехмерного изображения. Она содержит кнопки, позволяющие представлять модель в различных видах и с разных точек наблюдения, перемещаться по трехмерной сцене, настраивать освещение, проводить визуализацию и записывать анимацию (движение по трехмерной сцене). Остановимся на некоторых из вышеперечисленных возможностей подробнее.

• Первой слева на дополнительной горизонтальной панели инструментов является вариантная кнопка для активации черно-белых проекционных видов. Эта кнопка содержит следующие команды.

– Вид общего плана

– точка наблюдения устанавливается точно над моделью здания, взгляд направлен вниз. Модель отображается тонкими серыми линиями, в результате чего получается картинка, напоминающая изображение плана на чертеже (рис. 1.103).

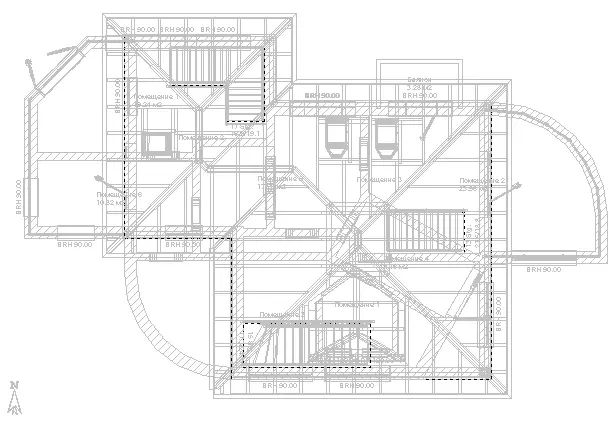

Рис. 1.103.Вид общего плана в режиме дизайна

– Вид спереди

– плоскостью наблюдения служит плоскость ZX , а направление взгляда противоположно направлению оси Y . Как и в предыдущем случае, модель отображается без цветов закрашивания и текстур (рис. 1.104).

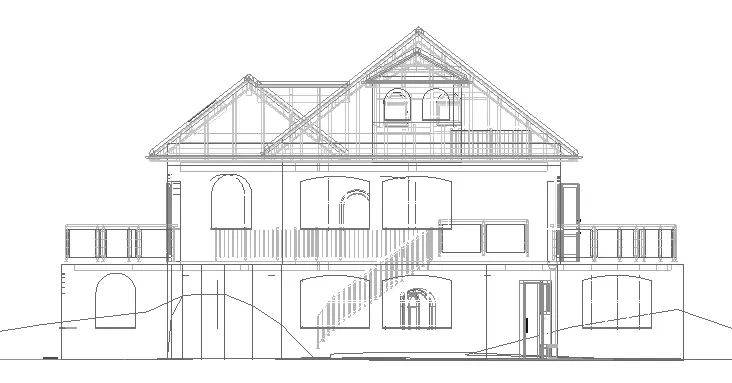

Рис. 1.104.Модель здания, вид спереди
