• Numbered(Нумерованный) – нумерованный список. Номера при этом выравниваются по левому краю, а текст – с использованием отступа абзаца, который можно откорректировать с помощью линейки (рис. 4.22).

Рис 422 Нумерованный список BulletedМаркированный маркированный - фото 133

Рис. 4.22. Нумерованный список

– Bulleted(Маркированный) – маркированный список, выравнивание элементов которого не отличается от выравнивания элементов нумерованного списка (рис. 4.23).

Рис 423 Маркированный список LetteredC буквами создает список в - фото 134

Рис. 4.23. Маркированный список

– Lettered(C буквами) – создает список, в качестве маркеров в нем используются буквы: строчные ( Lowercase) или прописные ( Uppercase) (рис. 4.24).

Рис 424 Маркированный список использующий прописные буквы Примечание В - фото 135

Рис. 4.24. Маркированный список, использующий прописные буквы

Примечание

В AutoCAD 2009 присутствует функция Auto-list (Автосписок). Благодаря этой функции текст, вводимый в многострочном текстовом редакторе в виде списка, автоматически преобразуется в нумерованный или маркированный список. Включить или отключить данную функцию можно соответственно установкой или снятием флажка Allow Auto-list (Использовать автосписок) в меню кнопки Numbering (Нумерация).

Группа Insert(Вставка) позволяет вставлять в текст различные элементы.

• Нажатие кнопки Symbol(Символ) отображает меню, которое позволяет вставлять символ или неразрывный пробел в место нахождения курсора. Некоторые наиболее часто используемые символы перечислены в меню с управляющим кодом AutoCAD %% или значением Unicode (рис. 4.25).

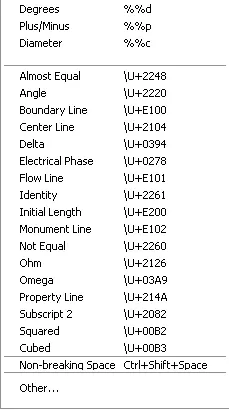

Рис 425 Меню для вставки управляющих символов Выбор в данном меню пункта - фото 136

Рис. 4.25. Меню для вставки управляющих символов

Выбор в данном меню пункта Other(Другой) приводит к появлению диалогового окна Таблица символов, показанного на рис. 4.26. В этом окне можно выбрать символы, которые не включены в меню. Здесь отображается полный набор символов для каждого доступного шрифта. Чтобы вставить символ, его следует выбрать и затем щелкнуть на кнопке Выбрать, чтобы он поместился в поле Для копирования, после чего щелкнуть на кнопке Копировать. При этом символ будет скопирован в буфер обмена Windows. Затем вы можете переключиться назад, в многострочный редактор AutoCAD, и вставить выбранный символ в требуемое место.

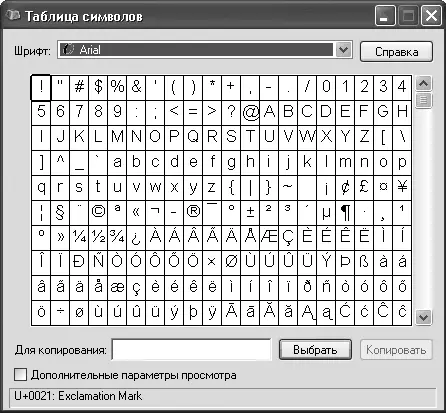

Рис 426 Диалоговое окно Таблица символов Примечание Таблица символов - фото 137

Рис. 4.26. Диалоговое окно Таблица символов

Примечание

Таблица символов фактически является отдельной программой, которая при открытии появляется на Панели задач Windows, поэтому после работы ее следует закрыть. Если вы не закроете окно Таблица символов, то может оказаться, что вы запустили программу несколько раз, и каждое окно будет оставаться открытым.

• Нажатие кнопки Insert Field(Вставить поле) открывает диалоговое окно Field(Поле), предназначенное для вставки в текст поля.

• С помощью кнопки Columns(Столбцы) вы можете задать количество столбцов, на которые будет разделен текст.

Группа Options(Настройки) предназначена для общего редактирования текста.

• Кнопка Find & Replace(Поиск и замена) позволит вам найти и заменить нужные фрагменты текста.

• С помощью кнопки Spell check(Проверка правописания) вы можете проверить правописание (функция будет корректно работать только при наличии словаря для вашего языка).

• Нажатие кнопки Undo(Отмена) отменяет одно или более действий, выполненных в текстовом редакторе.

• Щелчок на кнопке Redo(Восстановление) восстанавливает действия, отмененные кнопкой Undo(Отмена).

• Кнопка Ruler(Линейка) предназначена для включения и выключения отображения линейки в области редактирования.

В контекстном меню можно также выбрать следующие пункты.

• Stack(Сложить) преобразует выделенный текст в сложенный, преобразуя его в горизонтальную дробь, диагональную дробь или допуск, основываясь на следующих специальных символах компоновки (рис. 4.27):

^– выровненные по левому краю значения допуска;

/– выровненная по центру дробь с горизонтальной чертой;
