Андрей Орлов - AutoCAD 2009

Текст автоматически форматируется, чтобы поместиться в ограниченную прямоугольником область, которую вы определяете с помощью двух угловых точек перед появлением текстового редактора. AutoCAD автоматически определяет горизонтальную длину строки текста, вставляя программный возврат, подобно текстовому процессору. Высота многострочного текстового объекта зависит от количества строк в тексте, а не от высоты ограничивающей рамки (рис. 4.15).

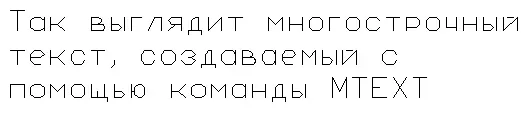

Рис. 4.15. Многострочный текст

Оперативный текстовый редактор предназначен для создания и редактирования текста в выбранном месте. Благодаря прозрачности фона вы будете видеть направляющую линию под областью редактора и соответственно определять местонахождение текста. Многострочный текст обладает такими особенностями, как:

• способность делать текстовый граничный фон непрозрачным и задавать для него цвет;

• установка сдвигов и отступов;

• автоматическая вставка полей;

• импортирование внешних текстовых файлов в формате ASCII или RTF;

• расширенная вставка символов и специальных символов;

• создание списков, помеченных символами и нумерованных;

• создание сложных дробей и геометрических допусков;

• возможность изменения граничной области текста с помощью управляющих маркеров и автоматическое переформатирование длины строки текста;

• способность изменять регистр выбранного текста щелчком кнопки мыши.

Итак, чтобы приступить к созданию многострочного текста, запустите команду MTEXT: введите ее в командную строку либо на вкладке Home(Основная) в группе Annotation(Аннотационные) ленты щелкните на кнопке Multiline Text(Многострочный текст). Если вы работаете с классическим интерфейсом AutoCAD, можно выполнить команду Draw→ Text→ Multiline Text(Черчение → Текст → Многострочный текст).

Current text style: ″Standard″ Text height: 2.5 Annotative:No

Specify fi rst corner:

Размер текста – это фактический размер текста, который будет создан на основании текущей настройки высоты текста, поэтому он подвергнется изменению масштаба отображения вашего рисунка. Выберите первый угол прямоугольной области, которую вы хотите использовать для создания текста. Появится следующий запрос:

Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width/Columns]:

В графической области появится прямоугольная область, для которой следует подобрать размер (рис. 4.16). Задайте координаты второй угловой точки или выберите один из параметров, чтобы более тонко настроить текст.

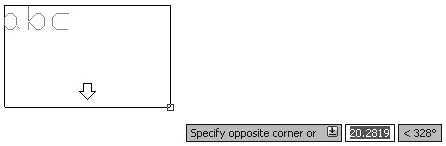

Рис. 4.16. Граничная область многострочного текста

Стрелка внизу прямоугольника указывает, что текстовый поток направлен от вершины к основанию. Это происходит потому, что заданное по умолчанию выравнивание для многострочного текста настроено по верхнему левому углу.

• С помощью параметра Justifyможно изменить выравнивание текста.

Выбирая различные варианты выравнивания, обратите внимание, как изменяются стрелки, указывающие на направление текстового потока.

Примечание

Существует также возможность изменить выравнивание после ввода текста, используя инструменты вкладки Multiline Text (Многострочный текст), которые мы рассмотрим далее в этой главе.

• Параметр Line spacing(Межстрочный интервал) позволяет изменять межстрочный интервал (расстояние между основанием одной строки текста и основанием следующей строки) для многострочного текста. Значение по умолчанию для однострочного интервала составляет 1,66 высоты текста. Вы можете изменить межстрочный интервал путем ввода команды lи нажатия клавиши Enterили, если вы используете динамический ввод, клавишами управления курсором.

Вариант At leastавтоматически увеличивает такой межстрочный интервал, чтобы приспособить к размещению символы, которые являются слишком большими, в то время как вариант межстрочного интервала Exactlyподдерживает постояный интервал. Оба варианта позволяют вам устанавливать межстрочное растояние, кратное интервалу однострочного текста, или абсолютное расстояние. Чтобы определить кратность, введите множитель, следующий за символом x, иначе введенное значение будет абсолютным расстоянием.
