Рассмотрим некоторые команды данного меню:

• Undo(Отмена) – позволяет отменить одно или более действий в текстовом редакторе;

• Redo(Восстановление) – восстанавливает одно или более действий, которые были отменены с помощью команды Undo(Отмена);

• Cut(Вырезать) – стирает текст и помещает его в буфер обмена Windows с возможностью последующей вставки;

• Copy(Копировать) – копирует текст в буфер обмена Windows, так что вы можете вставить его позже;

• Paste(Вставить) – вставляет текст, который в настоящее время находится в буфере обмена Windows;

• Editor Settings(Настройки редактора) – предоставляет некоторые дополнительные инструменты, например такие, как проверка орфографии и цвет фона;

• Insert Field(Вставить поле) – позволяет вставлять поле, используя диалоговое окно Field(Поле) (это окно рассмотрим подробнее далее в этой главе);

• Find and Replace(Найти и заменить) – открывает диалоговое окно Find and Replace(Найти и заменить), с помощью которого можно искать и замещать текст;

• Select All(Выделить все) – выделяет весь текст в однострочном редакторе;

• Change Case(Изменить регистр) – позволяет вам переводить выбранный текст в верхний или нижний регистр.

По сравнению с многострочным текстовым редактором здесь ваши действия несколько ограничены. Символы необходимо вводить с использованием соответствующего управляющего кода AutoCAD %%или Unicode. Существуют следующие управляющие коды AutoCAD:

• %%C– символ диаметра (Ш);

• %%D– символ градуса (°);

• %%P– символ допуска плюс/минус (±);

• %%O– надчеркивание и его отмена;

• %%U– подчеркивание и его отмена;

• %%%– знак процента (%).

При вводе управляющие коды немедленно преобразуются в соответствующие им символы. Например, ввод %%P30%%Dв однострочном текстовом редакторе вставляет строку, показанную на рис. 4.8.

Рис. 4.8. Пример применения управляющих кодов %%P и %%D

Управляющие коды символов подчеркивания ( %%U) и надчеркивания ( %%O) – своеобразные переключатели, которые могут быть включены и выключены (рис. 4.9).

Рис. 4.9. Использование управляющего кода %%U для подчеркнутого текста

Совет

Если вам нужно использовать символ евро, а на клавиатуре нет соответствующей клавиши, введите 0128 на цифровом блоке клавиатуры, удерживая клавишу Alt.

Поле – интеллектуальный текст, который вы можете вставить в ваш рисунок и который динамически изменяется согласно данным, на которых он основан и/или которые он представляет. Классический пример – поле Date(Дата). Вы можете создать на рисунке поле даты, которое будет автоматически изменяться для отображения текущей даты и даже времени с использованием различных форматов:

• 11/4/2007;

• среда, 04 апреля 2007;

• 2007-04-11;

• 11-Apr-07.

Поля могут быть созданы автономно или вставлены в любой вид текста, свойство или определение свойства. Поле использует тот же самый стиль текста, что и текстовый объект, в который оно вставлено, и отображается на светлосером фоне, который не виден в распечатке.

Когда поле изменяется, отображаются последние данные. Можно настроить автоматическую модификацию поля при выполнении одного или всех условий:

•открытие графического файла;

•сохранение файла чертежа;

•печать графического файла;

•запуск команды eTransmit;

•восстановление чертежа.

Кроме того, можно выключить функцию автоматического обновления, при этом вы должны будете вручную изменять любые поля на чертеже. Вы можете управлять модификацией полей и затем выключить или включить отображение фона полей в области Fields(Поля) в левой нижней части вкладки User Preferences(Пользовательские установки) окна Options(Настройки) (рис. 4.10).

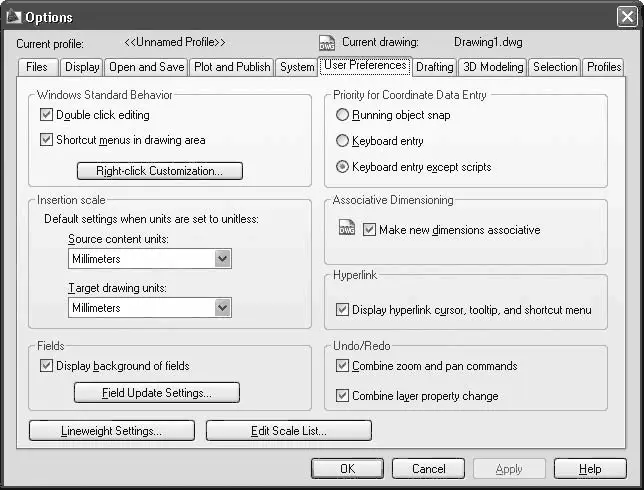

Рис. 4.10. Вкладка User Preferences (Пользовательские установки) окна Options (Настройки)

Снятие флажка Display background of fields(Отображать фон полей) выключает светло-серый фон. Щелчком на кнопке Field Update Settings(Параметры настройки обновления полей) можно открыть одноименное диалоговое окно, показанное на рис. 4.11.
