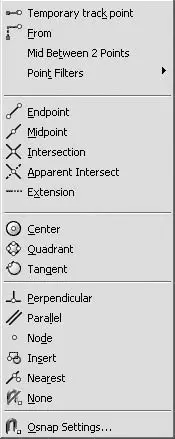

Рис. 2.13. Контекстное меню для выбора типа привязки

В этом меню есть режим Mid Between 2 Points(Между двумя точками), позволяющий указать две точки и задать таким образом привязку к третьей точке, расположенной на одинаковом расстоянии от двух первых.

Чтобы лучше понять принцип работы объектной привязки, построим отрезок, один конец которого будет совпадать с концом другого отрезка, а второй – с серединой еще одного, третьего, отрезка.

1. Предварительно создайте два отрезка, расположив их произвольным образом.

2. Щелкните правой кнопкой мыши на кнопке Object Snap(Объектная привязка) в строке состояния и выполните в появившемся меню команду Settings(Настройки), чтобы вызвать диалоговое окно Drafting Settings(Режимы рисования) (см. рис. 2.12). Проследите за тем, чтобы был установлен флажок Endpoint(Конечная точка) и снят флажок Midpoint(Середина).

3. Установите флажок Object Snap On (F3)(Включить объектную привязку ( F3)), чтобы включить объектную привязку, и закройте окно, щелкнув на кнопке OK.

4. Вызовите команду LINEи в ответ на запрос Specify fi rst point:наведите указатель на конечную точку верхнего отрезка. Когда точка будет помечена красным маркером в виде квадрата, щелкните кнопкой мыши так, чтобы задать первую точку создаваемого отрезка.

5. Нажмите клавишу Shiftи, щелкнув правой кнопкой мыши, выберите режим Mid Between 2 Points(Между двумя точками).

6. Подведите указатель к середине второй линии и в тот момент, когда появится красный треугольник, отмечающий среднюю точку, щелкните кнопкой мыши. Линия построена.

Режим объектного отслеживания позволяет создавать новые объекты, расположенные в заданной позиции относительно уже созданных объектов. При использовании отслеживания объектной привязки практически отпадает необходимость во вспомогательных построениях, так как новые точки задаются в интерактивном режиме исходя из расположения выбранных объектов.

Чтобы включить режим отслеживания объектной привязки, необходимо нажать кнопки Object Snap(Объектная привязка) и Object Snap Tracking(Объектное отслеживание) в строке состояния. Настройка отслеживания объектной привязки выполняется в диалоговом окне Drafting Settings(Режимы рисования) (см. рис. 2.12).

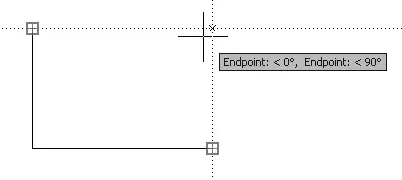

На рис. 2.14 показано, как с помощью режима отслеживания объектной привязки задать расположение точки, «привязанной» к концам двух отрезков.

Рис. 2.14. Использование режима объектного отслеживания

Команда RECTANGLEпозволяет создавать прямоугольники. Обычно для этого следует указать две противоположные угловые точки. Однако при необходимости прямоугольник можно создать и несколько иным способом, воспользовавшись дополнительными параметрами.

Для создания прямоугольника вызовите команду RECTANGLE, щелкнув на кнопке Rectangle(Прямоугольник) на вкладке Home(Основная) в группе Draw(Черчение) ленты. Можно также нажать эту кнопку на панели инструментов Draw(Черчение) или выполнить команду меню Draw→ Rectangle(Черчение → Прямоугольник), если вы работаете с классическим интерфейсом AutoCAD.

Если необходимо создать простой прямоугольник, укажите любым известным вам способом координаты первого угла в ответ на запрос:

Specify fi rst corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:

Параметры, предоставляемые командой, позволяют создавать прямоугольники нестандартной конфигурации.

• С помощью параметров Chamferи Filletможно создать прямоугольник с фаской или скруглением.

Примечание

Создание фаски и скругления углов подробно рассматривается в главе 6.

• Параметры Elevationи Thicknessпригодятся, когда вы начнете работать в трехмерном пространстве. С помощью параметра Elevationсоздается обычный прямоугольник. Однако он строится в плоскости, параллельной XY , на определенном расстоянии, которое и задается с помощью параметра Elevation. Параметр Thicknessпозволяет задать толщину прямоугольника – размер по вертикали.

Примечание
