Задайте радиус вспомогательной окружности в ответ на запрос:

Specify radius of circle:

Если ввести числовое значение радиуса с клавиатуры и нажать клавишу Enter, то многоугольник будет ориентирован так, что одна из его сторон будет параллельна оси X . Воспользовавшись мышью, вы можете не только задать радиус, но и сориентировать многоугольник необходимым образом.

Нередко для создания чертежа приходится строить прямые, называемые еще линиями построения . Благодаря линиям построения можно увидеть соответствие между различными проекциями одного и того же объекта (рис. 2.17), а точку пересечения линий построения можно использовать для объектной привязки. Для этих же целей можно применять отрезки, построение которых мы рассмотрели в начале главы, но основное преимущество прямых состоит в том, что они имеют бесконечную длину. Если быть более точным, то длина прямых в AutoCAD ограничена графической областью.

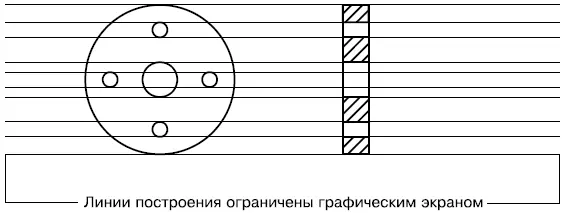

Рис. 2.17. Применение прямых для связи различных проекций одной детали

Вспомогательные прямые удобно создавать на отдельном слое, чтобы впоследствии можно было манипулировать ими вместе, например быстро удалить после завершения работы над чертежом.

Чтобы построить прямую, введите команду XLINEили щелкните на кнопке Construction Line(Линия построения) на вкладке Home(Основная) в группе Draw(Черчение) ленты либо нажмите эту же кнопку на панели инструментов Draw(Черчение).

Появится приглашение командной строки:

Specify a point or [Hor/Ver/Ang/Bisect/Offset]:

Укажите первую точку, через которую должна проходить прямая, или выберите один из параметров.

• Параметры Horи Verпредназначены для создания соответственно горизонтальной и вертикальной прямых с наименьшими усилиями. После выбора одного из параметров появится запрос:

Specify through point:

После указания точки, принадлежащей новой прямой, выполнение команды успешно завершится.

• Параметр Angпозволяет построить прямую с определенным углом наклона. После выбора данного параметра появится запрос:

Enter angle of xline (0) or [Reference]:

Введите угол наклона создаваемой прямой. По умолчанию этот угол отсчитывается от прямой X декартовой системы координат, однако с помощью параметра Referenceможно указать объект (линию, прямую, луч или полилинию), от которого будет вестись отсчет угла. При выборе этого параметра команда выдаст запрос:

Specify through point:

Чтобы создать линию построения, задайте в ответ нужную точку.

• Параметр Bisectслужит для построения биссектрисы угла – прямой, делящей угол пополам. Если вы выберете данный параметр, команда выдаст запрос:

Specify angle vertex point:

Необходимо задать любую точку, принадлежащую будущей прямой. Обычно удобнее всего задавать вершину угла. Затем появится следующий запрос:

Specify angle start point:

Задайте точку, принадлежащую одной из сторон угла. Появится запрос:

Specify angle end point:

После указания точки, принадлежащей второй стороне угла, в ответ на данный запрос биссектриса появится на чертеже. Продолжая указывать следующие точки, вы можете построить биссектрисы различных углов, базой для которых послужит первая указанная сторона угла.

• С помощью параметра Offsetсоздаются линии построения, параллельные какому-либо прямолинейному объекту чертежа. При этом можно за один прием создать несколько прямых, параллельных различным объектам. При выборе этого параметра появится приглашение:

Specify offset distance or [Through] <1.0000>:

В ответ задайте расстояние, на котором будет расположена параллельная прямая. Выбрав параметр Through, можно указать на чертеже точку, через которую должна пройти прямая.

Появится следующий запрос:

Select a line object:

Щелчком кнопки мыши выберите объект, параллельно которому должна быть расположена создаваемая прямая. Команда выдаст запрос:

Specify side to offset:

Щелкните кнопкой мыши на чертеже, указав, в какую сторону от выбранного объекта должна быть смещена создаваемая прямая.

Если вы не использовали ни один из перечисленных параметров, то после указания первой точки, через которую должна проходить прямая, появится запрос:

Specify through point:
