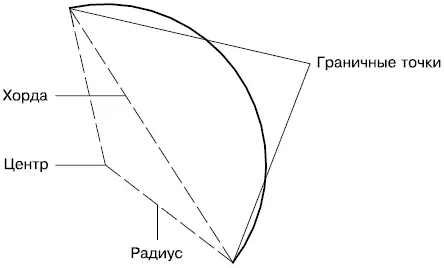

Рис. 2.20. Параметры, используемые при построении дуги

Чтобы вызвать команду построения дуги ARC, щелкните на одноименной кнопке на вкладке Home(Основная) в группе Draw(Черчение) ленты. Щелкнув на стрелке справа от кнопки, вы можете выбрать нужные параметры дуги. Активизировать инструмент Arc(Дуга) можно также на панели инструментов Draw(Черчение). Если вы работаете с классическим интерфейсом AutoCAD, выбрав одну из команд в меню Draw→ Arc(Черчение → Дуга), вы начнете построение дуги с конкретным параметром.

Уже на первом шаге программа предлагает выбрать один из двух принципиальных способов построения дуги:

Specify start point of arc or [Center]:

Нажав клавишу Enter, вы начнете формировать дугу с указания начальной точки, а выбрав параметр Center, сможете создать часть окружности, определив координаты ее центра.

В качестве примера рассмотрим создание дуги с указанием ее центра – этот cпособ является, наверное, одним из наиболее наглядных.

1. Щелкнув на стрелке справа от кнопки Arc(Дуга), выберите способ построения дуги – Center. Появится приглашение:

Specify center point of arc:

2. Задайте координаты центральной точки окружности, частью которой является формируемая дуга. Появится запрос:

Specify start point of arc:

3. Задайте координаты первой граничной точки дуги. Команда выдаст следующий запрос:

Specify end point of arc or [Angle/chord Length]:

4. Завершите построение дуги, указав расположение второй граничной точки, или выберите один из параметров.

– Используйте параметр Angle, чтобы построить дугу с указанием угла приращения, который следует задать в ответ на запрос:

Specify included angle:

– Параметр chord Lengthпозволяет завершить создание дуги. При его выборе появится приглашение:

Specify length of chord:

В ответ укажите длину хорды.

Как и окружность, эллипс представляет собой криволинейный замкнутый примитив. Только у эллипса можно выделить два взаимно перпендикулярных направления, в одном из которых он имеет максимальный размер, а в другом – минимальный.

Чтобы создать эллипс (рис. 2.21), вызовите команду ELLIPSE, щелкнув на одноименной кнопке на вкладке Home(Основная) в группе Draw(Черчение) ленты. Можно также активизировать эту кнопку на панели инструментов Draw(Черчение) либо выбрать нужный пункт в меню Draw→ Ellipse(Черчение → Эллипс), если вы работаете с классическим интерфейсом AutoCAD.

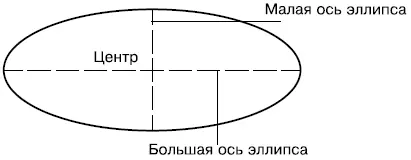

Рис. 2.21. Параметры, используемые при построении эллипса

Появится приглашение команды:

Specify axis endpoint of ellipse or [Arc/Center]:

Задайте первую конечную точку одной из осей эллипса – малой или большой. Кроме того, вы можете выбрать один из параметров.

• Параметр Arcпозволяет создать эллиптическую дугу, построение которой мы рассмотрим чуть ниже.

• Воспользовавшись параметром Center, можно начертить эллипс, зная координаты его центра. При выборе данного параметра появится приглашение:

Specify center of ellipse:

Укажите расположение центральной точки эллипса. Дальнейшее построение эллипса происходит точно так же, как если бы вы задали координаты первой граничной точки оси эллипса.

Укажите расположение второй конечной точки оси эллипса, когда появится запрос:

Specify other endpoint of axis:

Следующим шагом является задание длины второй оси эллипса. Появится запрос:

Specify distance to other axis or [Rotation]:

Введите числовое значение длины второй оси эллипса и нажмите клавишу Enter, чтобы завершить вычерчивание эллипса.

Выберите параметр Rotation, чтобы создать малую ось эллипса путем задания угла вращения окружности, радиус которой равен большой оси эллипса. Как известно, если смотреть на круглый объект не перпендикулярно, а под углом, то контуры такого предмета будут представлять собой эллипс. Основываясь на данном эффекте, можно построить эллипс и в программе AutoCAD. При выборе параметра Rotationпоявится приглашение:

Specify rotation around major axis:

Введите значение угла поворота окружности вокруг большой оси эллипса в диапазоне от 0 до 89,4°. При угле 0° будет создана окружность с диаметром, равным длине большой оси эллипса, которую вы определили на предыдущем этапе. При угле 90° эллипс принял бы вид отрезка, поэтому возможный диапазон углов и ограничен значением 89,4°.
