Для указания новой точки у пользователя есть возможность «привязаться» к определенным углам, которые еще называются опорными. Когда указатель мыши будет находиться рядом с одним из таких углов, программа как бы «поможет» установить нужный угол, проинформировав об этом с помощью пунктирной линии и соответствующей надписи в окне подсказки (рис. 2.9).

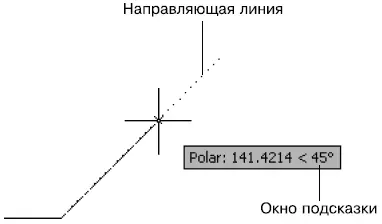

Рис. 2.9. Использование полярной привязки

Чтобы потренироваться в использовании полярной привязки, создадим прямоугольник из линейных сегментов произвольных размеров, повернутый на 33° относительно горизонтального направления (рис. 2.10).

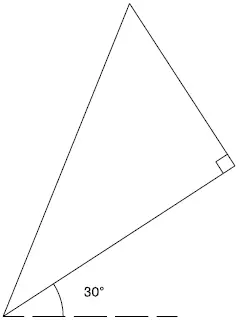

Рис. 2.10. Использование полярной привязки

Предварительно выполним настройку опорных углов на вкладке Polar Tracking(Полярное отслеживание) диалогового окна Drafting Settings(Режимы рисования) (рис. 2.11). Напомню, что это окно открывается после выполнения команды Tools→ Drafting Settings(Сервис → Режимы рисования). Если выбрать пункт Settings(Настройки) из контекстного меню, которое появляется после щелчка правой кнопкой мыши на кнопке

Polar Tracking(Полярное отслеживание) в строке состояния, окно Drafting Settings(Режимы рисования) появляется сразу с открытой вкладкой Polar Tracking(Полярное отслеживание).

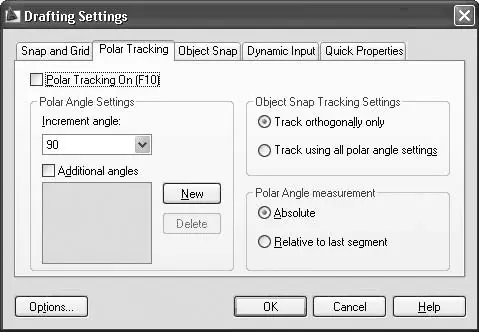

Рис. 2.11. Настройка опорных углов

Включите режим полярной привязки, установив флажок Polar Tracking On (F10)(Включить полярное отслеживание ( F10)). Не открывая это диалоговое окно, можно управлять состоянием режима полярной привязки с помощью клавиши F10или кнопки Polar Tracking(Полярное отслеживание), расположенной в строке состояния.

Примечание

В один момент времени может быть включен либо ортогональный режим (в строке состояния нажата кнопка Ortho Mode (Ортогональный режим)), либо режим полярной привязки (в строке состояния нажата кнопка Polar Tracking (Полярное отслеживание)).

В раскрывающемся списке Increment angle(Приращение угла) можно выбрать одно из присутствующих значений углов отслеживания. Установив флажок Additional angles(Дополнительные углы), вы сможете ввести значения новых опорных углов, щелкнув на кнопке New(Новый). Правда, количество таких дополнительных углов ограничено десятью. Кроме того, если углы, присутствующие в списке Increment angle(Приращение угла), программа воспринимает как шаг приращения (например, при выбранном значении угла 15° опорными будут являться все углы, кратные 15: 15°, 30° и т. д.), то введенные дополнительные углы воспринимаются как абсолютные значения.

С помощью переключателя, расположенного в области Object Snap Tracking Settings(Настройка объектного отслеживания), указывается, какие углы программа будет воспринимать в качестве опорных: только ортогональные или все введенные. Кроме того, опорные углы могут измеряться не только абсолютно, но и относительно последнего сформированного объекта, если установить переключатель в области Polar Angle measurement(Измерение полярного угла) в положение Relative to last segment(Относительно последнего сегмента).

Далее выполните следующие действия.

1. Выберите в раскрывающемся списке Increment angle(Приращение угла) угол 90°, что в последующем поможет вам создать прямой угол треугольника.

2. Установив флажок Additional angles(Дополнительные углы), щелкните на кнопке New(Новый) и введите число 33.

3. Установите переключатель Object Snap Tracking Settings(Настройка объектного отслеживания) в положение Track using all polar angle settings(По всем полярным углам), чтобы «привязаться» к созданному ранее уг лу 33°, и переключатель Polar Angle measurement(Измерение полярного угла) в положение Relative to last segment(Относительно последнего сегмента), чтобы иметь возможность указать угол 90°. Чтобы вернуться к черчению, щелкните на кнопке OK.

4. Запустите команду LINE, щелкнув на кнопке Line(Отрезок) на вкладке Home(Основная) в группе Draw(Черчение) ленты или на кнопке Line(Отрезок) на панели инструментов Draw(Черчение). В ответ на запрос Specify fi rst point:введите с клавиатуры координаты первой точки, например 50,100, и нажмите клавишу Enter.
