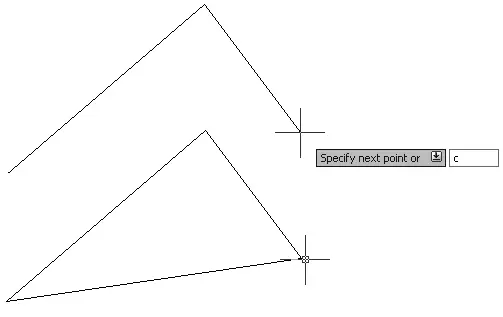

Рис. 2.5. Построение закрытой ломаной линии

Сейчас, чтобы начать построение нового отрезка или ломаной, достаточно нажать клавишу Enter, которая вызовет последнюю выполнявшуюся команду. В нашем случае это команда LINE. В ответ на запрос командной строки Specify fi rst point:достаточно опять нажать клавишу Enter, чтобы программа в качестве первой точки нового отрезка приняла конечную точку предыдущего построенного объекта. В данном случае это будет точка, в которой было завершено построение ломаной.

Если же последним созданным примитивом была дуга, то построение отрезка начнется из последней точки этой дуги и отрезок будет направлен по касательной к дуге. При этом появится приглашение:

Length of line:

В ответ на этот запрос необходимо указать длину нового отрезка – либо с помощью клавиатуры ввести нужное числовое значение, либо, щелкнув кнопкой мыши, задать на чертеже точку, расстояние от которой до конечной точки дуги и будет принято в качестве длины нового отрезка.

Если последним был построен объект, не имеющий конечной точки, например окружность, то программа обратится к предпоследнему построенному примитиву, и так до тех пор, пока не будет найден подходящий объект. Если же такого объекта на чертеже не окажется, то появится сообщение об ошибке:

No line or arc to continue.

Тренируясь в вычерчивании отрезка в предыдущей главе, вы научились задавать координаты с помощью мыши. Однако этот способ не является единственным: координаты можно вводить с клавиатуры, а можно по-прежнему с помощью мыши, но используя вспомогательные средства – шаговую и объектную привязку.

Чаще всего эскиз модели (детали, здания) создается на бумаге, а уже в электронный вариант переносится сформировавшаяся идея. Поэтому, работая над новым чертежом на компьютере, необходимо указывать точные координаты элементов модели.

Мы привыкли определять координаты на плоскости, используя прямоугольную систему координат, в которой положение точки определяется с помощью двух осей – X и Y . Это декартова система координат. Точка, в которой пересекаются оси X и Y , называется началом координат . Смещение объекта относительно этой точки вдоль осей определяет его координаты. В этом случае координаты записываются в формате X,Y, где Xи Y– это смещение точки относительно начала координат в направлении осей X и Y соответственно. Например, запись 5.5,-7означает, что точка смещена относительно начала координат на 5,5 единицы в положительном направлении оси X и на 7 единиц в отрицательном направлении (обратите внимание на знак минуса перед семеркой) оси Y .

Примечание

Запомните, что точка является разделителем целой и дробной частей, а в качестве разделителя между абсциссой и ординатой служит запятая.

Чтобы задавать расположение точек предыдущим методом, необходимо знать координаты каждой указываемой точки. Но чаще всего априори такие данные неизвестны – обычно инженер располагает только данными о размерах объекта. В этом случае можно воспользоваться более продуктивным методом указания расположения точек: задавать координаты относительно предыдущей указанной точки, а не относительно начала координат. Форма записи в этом случае следующая: @X,Y. Например, запись @3,5означает, что новая точка будет расположена со смещением относительно предыдущей заданной точки на 3 единицы вдоль положительного направления оси X и на 5 единиц вдоль положительного направления оси Y . На тот факт, что используются относительные координаты, указывает символ @в начале записи.

Чтобы понять суть относительных координат, представьте, что началом координат временно становится предыдущая точка, и относительно ее уже задается расположение новой точки.

Бывают такие ситуации, когда известно направление (угол) и расстояние до точки. Тогда лучше воспользоваться полярными координатами, которые также могут быть абсолютными и относительными. Абсолютные полярные координаты используются гораздо реже, чем относительные.
