Чтобы закрыть чертеж, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню FileClose(Файл → Закрыть) либо нажмите кнопку с крестиком в правом верхнем углу чертежа. Для завершения работы программы нажмите сочетание клавиш Ctrl+Qили щелкните на кнопке меню с буквой «А» и выполните команду меню FileExit(Файл → Выход).

Можно также нажать кнопку с крестиком в правом верхнем углу программы.

Работа со справочной системой AutoCAD

Справочная система программы AutoCAD реализована на основе стандартной справочной системы операционной системы Windows, с которой вы могли сталкиваться и ранее, при работе с другими приложениями. Справочная система содержит исчерпывающую информацию по работе с AutoCAD. Предусмотрено несколько способов получения данных по интересующему вас вопросу, рассмотрим каждый из них.

Поиск нужной информации в справочной системе программы

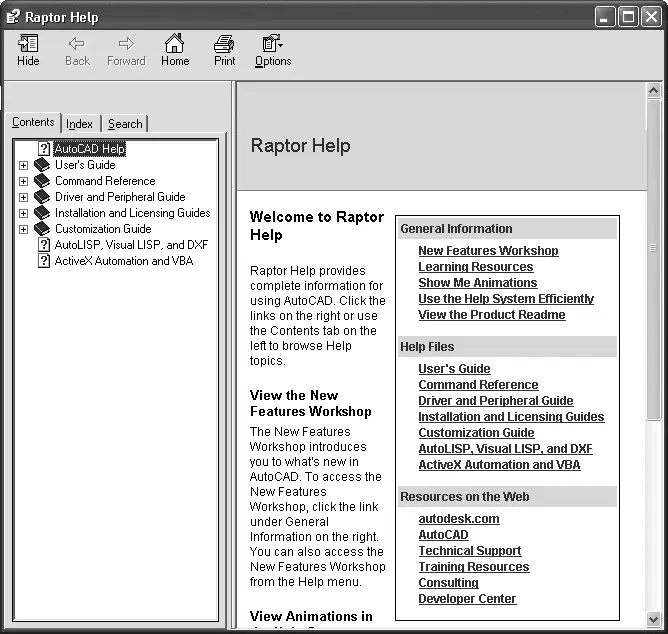

Наиболее простой способ вызова справочной системы AutoCAD – нажатие на клавиатуре клавиши F1, которая является стандартной для вызова справки во всех приложениях операционной системы Windows. Кроме этого, можно щелкнуть на кнопке меню с буквой «А» и воспользоваться командой меню HelpHelp(Справка → Справка). Справка отобразится в отдельном окне (рис. 1.33) и, таким образом, не будет мешать работе с программой – вы можете одновременно работать с чертежом и справочной системой.

Рис 133 Окно справочной системы программы AutoCAD 2009 Данное окно разделено - фото 54

Рис. 1.33. Окно справочной системы программы AutoCAD 2009

Данное окно разделено на две части. Левая часть служит для поиска нужной информации, правая – для отображения выбранного раздела справочной системы.

Панель инструментов, расположенная в верхней части окна, содержит стандартные кнопки:

• Hide(Скрыть) – служит для скрытия области поиска информации;

• Back(Назад) – предназначена для перехода на предыдущую просмотренную страницу справки;

• Forward(Вперед) – позволяет вернуться на страницу, которая просматривалась до нажатия кнопки Back(Назад);

• Home(Домой) – служит для перехода на начальную страницу справочной системы, которая открывается при вызове справки;

• Print(Печать) – позволяет распечатать выделенный раздел;

• Options(Параметры) – открывает меню, которое содержит все перечисленные пункты, а также некоторые дополнительные возможности, характерные для веб-браузеров.

В области поиска информации находятся три вкладки.

• Contents(Содержание) – отображает содержание справки в виде стандартного дерева папок Проводника. Пользователь сам ищет нужную информацию в иерархической структуре справки.

• Index(Указатель) – позволяет искать информацию по ключевым словам, которые вводятся с клавиатуры в специальное поле. По мере ввода ключевых слов в области, расположенной ниже, отображается список найденных разделов (рис. 1.34).

Рис 134 Вкладка Index Указатель При выборе раздела его содержимое - фото 55

Рис. 1.34. Вкладка Index (Указатель)

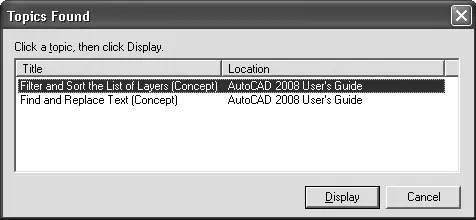

При выборе раздела его содержимое отображается в правой части окна. Если раздел является множественным, на экране появится диалоговое окно Topics Found(Найденные разделы) (рис. 1.35), в котором вы можете уточнить свой выбор.

Рис 135 Выбор раздела SearchПоиск рис 136 служит для поиска по - фото 56

Рис. 1.35. Выбор раздела

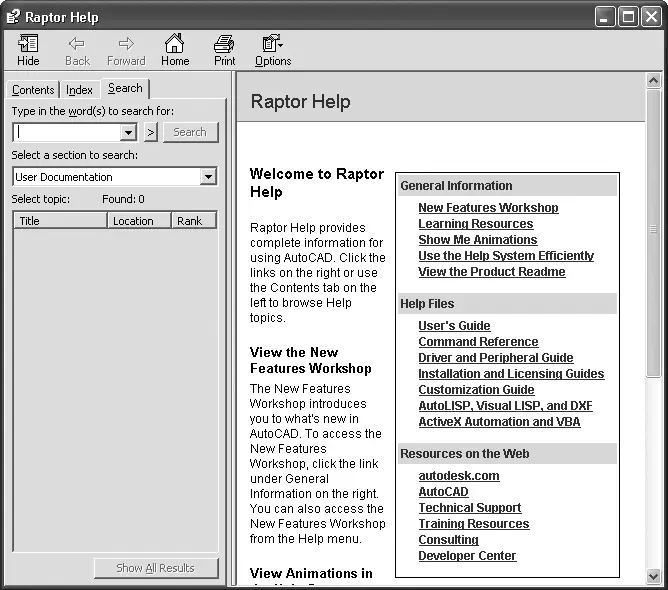

• Search(Поиск) (рис. 1.36) – служит для поиска по всей справочной системе на основе запроса, сделанного в разговорной форме. Для поиска достаточно задать интересующий вас вопрос и нажать клавишу Enterили щелкнуть на кнопке с надписью Search(Поиск). В результате в области ниже появится перечень найденных разделов справки. Нажав кнопку со стрелкой, расположенную справа от поля ввода, можно задать условия поиска. В находящемся ниже открывающемся списке – разделы справки, в которых будет выполняться поиск.

Рис 136 Вкладка Search Поиск Семинар по новым возможностям Как уже - фото 57

Рис. 1.36. Вкладка Search (Поиск)

Семинар по новым возможностям

Как уже говорилось, семинар по новым возможностям – это мультимедийная презентация, в которой пользователи могут познакомиться с новыми возможностями программы AutoCAD. По умолчанию семинар запускается каждый раз при загрузке программы (см. рис. 1.1). Вы также можете открыть его, щелкнув на кнопке меню с буквой «А» и выбрав в меню Help(Справка) пункт New Features Workshop(Семинар по новым возможностям).
