– Выйдите из программы AutoCAD и снова запустите ее. Теперь при щелчке на кнопке New(Новый) на панели быстрого доступа или при выполнении команды File→ New(Файл → Новый) будет открываться окно Startup(Запуск), в котором кнопка Open a Drawing(Открытие чертежа) будет активна (рис. 1.29). При нажатии кнопки внутри окна отобразится область Select a File(Выберите файл), позволяющая выбрать созданный ранее файл и открыть его. Если нужный файл отсутствует в данной области, вы можете нажать кнопку Browse(Обзор) и в открывшемся окне Select File(Выбор файла) найти нужный файл. Это окно очень похоже на описанное выше окно Select template(Выбор шаблона).

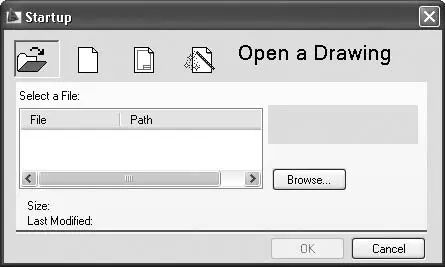

Рис. 1.29. Открытие чертежа

– Вторая кнопка – Start from Scratch(Простейший шаблон) (нажата на рис. 1.28). С ее помощью создается чертеж, не отличающийся от чертежа, созданного первым способом (без использования окна начала работы) без выбора шаблона.

– Следующая кнопка – Use a Template(По шаблону). Создание чертежа идентично созданию нового файла без использования окна Startup(Запуск). Вы можете выбрать шаблон документа из имеющихся или отказаться от шаблонов. При нажатии кнопки Browse(Обзор) откроется диалоговое окно Select a template file(Выбор файла шаблона).

– Последняя кнопка, Use a Wizard(Вызов мастера), вызывает мастер создания нового чертежа, с помощью которого вы сами можете настроить параметры нового документа. Мастер может работать в двух режимах: Quick Setup(Быстрая подготовка) и Advanced Setup(Детальная подготовка) – при выборе этого способа настраивается большее количество параметров.

Создадим новый чертеж с помощью мастера детальной подготовки.

1. В окне Startup(Запуск) нажмем кнопку Use a Wizard(Вызов мастера), в области Select a Wizard(Выберите мастер) выделим пункт Advanced Setup(Детальная подготовка) и нажмем кнопку OK(рис. 1.30).

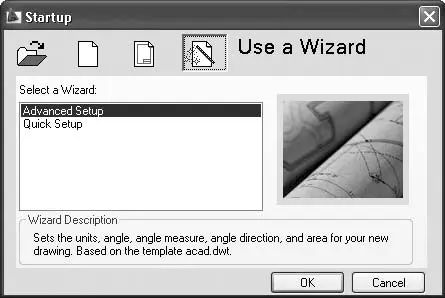

Рис. 1.30. Вызов мастера создания нового чертежа

2. В первом окне мастера (рис. 1.31) предлагается выбрать единицы измерения чертежа, а также, в раскрывающемся списке, точность значений (количество отображаемых после запятой знаков). Настроив параметры, нажимаем кнопку Next(Далее).

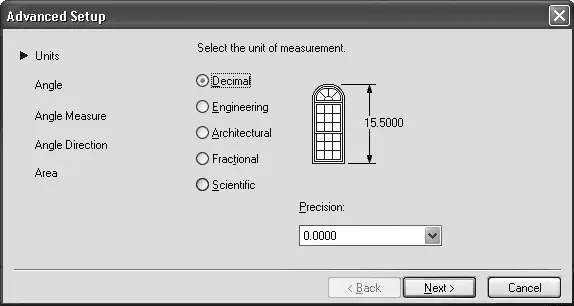

Рис. 1.31. Выбор единиц измерения

3. Следующее окно позволяет выбрать единицы измерения углов, а также точность значений углов. Снова вводим свои значения и нажимаем кнопку Next(Далее).

4. Затем выбираем направление нулевого угла. Вы можете выбрать одно из направлений: East(Восток), North(Север), West(Запад), South(Юг) – или указать произвольное значение градуса начального угла. Отсчет при этом будет происходить от направления East(Восток). Выберем нужные значения и нажмем кнопку Next(Далее).

5. После этого необходимо установить направление отсчета углов: против часовой стрелки или в ее направлении. Делаем свой выбор и нажимаем кнопку Next(Далее).

6. В последнем окне вы можете установить размер области, доступной для рисования. Вводим соответствующие параметры и нажимаем кнопку Finish(Готово). Чертеж создан.

Для сохранения документа нажмите кнопку Save(Сохранить) на панели быстрого доступа либо на панели инструментов Standard(Стандартная). Можно также выполнить команду меню File→ Save(Файл → Сохранить). На экране появится диалоговое окно Save Drawing As(Сохранение чертежа) (рис. 1.32).

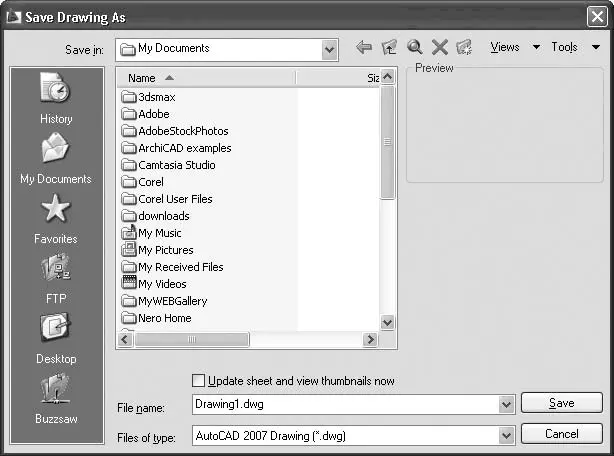

Рис. 1.32. Окно сохранения чертежа

В нем вы можете выбрать каталог для сохранения, название файла, а также его тип: DWG или DXF (тип файлов, который можно открыть в других приложениях, а не только в AutoCAD). При этом вы можете указать версию формата, то есть, например, сохранить чертеж в формате, совместимом с ранними версиями программы.

Если вы хотите сохранить файл под другим названием, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню File→ Save As(Файл → Сохранить как). На экране появится то же диалоговое окно Save Drawing As(Сохранение чертежа), в котором можно ввести нужное имя. При этом будет создана копия файла: то, что вы сделали до этого момента, будет сохранено в прежнем месте под прежним названием.
