Команда Величина текстуры открывает одноименное окно настройки положения и масштаба наложения текстуры (рис. 2.55).

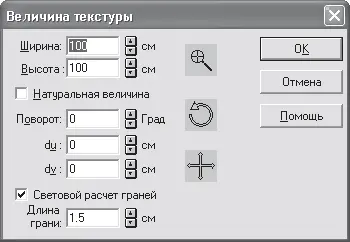

Рис. 2.55. Окно Величина текстуры

Команда Цвет и текстуру мешают реализует возможность смешивания текущей выбранной текстуры и цвета, установленного в поле Цвет.

Описанное меню (см. рис. 2.54) одинаково для всех окон настроек, в которых предусмотрена возможность присвоения текстур различным объектам или их частям. Команды этого меню позволяют значительно расширить предложенный в программе набор текстур (местами он очень скуден), а также предоставляют очень полезную возможность смешивания текстуры и цвета.

В системе ArCon, кроме объектов конструирования, есть еще некоторое количество элементов, которые к данным объектам отнести нельзя, но которые имеют большое значение при создании и оформлении чертежа. Это, в частности, разрезы, размеры и надписи на чертеже, измерительная линейка и пр. У каждого из этих элементов также есть собственные настройки.

Команда программного меню Опции → Разрезы открывает окно настройки разрезов и сечений (рис. 2.56), создаваемых в программе ArCon (см. рис. 1.15 и 1.16). Напомню, что для построения разреза предназначена команда Определение разреза, кнопка вызова которой находится на вертикальной панели инструментов в режиме конструирования.

Примечание

Не путайте окно Разрезы (см. рис. 2.56) с окном настроек, появляющимся после завершения указания линии сечения во время работы с командой Определение разреза. Рассматриваемые здесь настройки являются предварительными настройками всех создаваемых в программе разрезов и сечений, а также настройками отображения разрезов. Окно, которое появляется после выполнения разреза, служит для более конкретного определения некоторых параметров разреза и завершения его формирования.

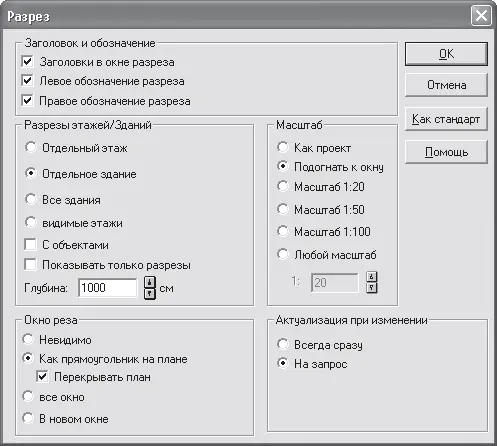

Рис. 2.56. Окно настройки параметров разрезов

В области Заголовок и обозначение вы можете настроить способ отображения заголовка и обозначения линии сечения на чертеже.

Настройка разрезаемых объектов осуществляется в области Разрезы этажей/зданий.

• Переключатель с положениями Отдельный этаж, Отдельное здание, Все здания, Видимые этажи предназначен для указания объектов, которые следует разрезать и отображать при выполнении сечения.

• Флажок С объектами указывает, нужно ли разрезать также и объекты при пересечении их линией разреза.

• Флажок Показывать только разрезы позволяет ограничить глубину отображения разреза определенной величиной, чтобы не засорять изображение дальними объектами. По умолчанию это значение равно 1000 см.

В области Окно разреза собраны элементы управления, задающие способ отображения разреза на чертеже.

• Невидимо – разрез нигде не отображается.

• Как прямоугольник на плане – изображение разреза отображается в отдельном прямоугольнике, который можно свободно перемещать в пределах чертежа (см. рис. 1.16). Флажок Перекрывать план указывает, должен ли габаритный прямоугольник разреза закрывать собой изображение плана.

• все окно – созданный разрез закрывает собой весь чертеж.

• В новом окне – каждый разрез, созданный на плане, отображается в новом окне.

Наиболее удобны два варианта отображения разрезов: Как прямоугольник на плане с перекрытием плана (в ArCon 2005 установлен по умолчанию) или В новом окне, если разрезов будет слишком много.

Область Масштаб предназначается для задания масштаба изображения, полученного в результате выполнения разреза. Предусмотрены следующие варианты задания масштаба.

• Установить масштаб разреза равным масштабу проекта – положение переключателя Как проект.

• Изменять масштаб изображения разреза здания пропорционально окну или панели, в которой он выводится, – Подогнать к окну (именно этот вариант предлагается в программе по умолчанию).

• Выбор одного из предустановленных масштабов – 1:20, 1:50 или 1:100 – выбор осуществляется с помощью соответствующего положения переключателя в области Масштаб.

• И, наконец, вы можете задать произвольный масштаб – положение Любой масштаб.

Область Актуализация при изменении содержит всего два положения переключателя: Всегда сразу и На запрос, которые указывают способ перестройки сечения при каком-либо изменении в плане. Если переключатель установлен в положение Всегда сразу, то сечение перестраивается (перерисовывается) при любом изменении в структуре проекта, тогда как переключатель, установленный в положение На запрос, организует предварительный вывод запроса подтверждения на перерисовку у пользователя.
