• В поле Высота вы можете регулировать высоту нижнего элемента, а в поле Ширина ригеля – ширину оконных перемычек.

И последнее. Для этого типа окна предусмотрена возможность раздельной настройки количества и положения перемычек для каждой части окна (то есть отдельно для верхней, средней и нижней частей).

Для добавления перемычек в форточку (верхнюю часть) окна такой конструкции воспользуйтесь кнопкой Верхний свет в области Перекладины. В результате появится окно Ввод данных перекладин (Верхний свет) (рис. 2.40), в котором можно задать установку тангенциальных или радиальных перекладин, просто установив их количество. Кроме того, предусмотрена возможность редактирования толщины и ширины перемычек (текстовые поля Ширина и Толщина). Возможно также одновременное использование как тангенциальных, так и радиальных перемычек (рис. 2.41).

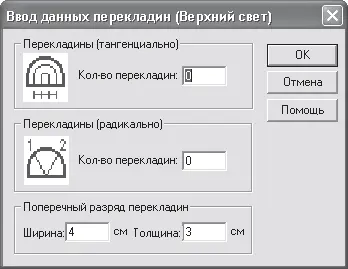

Рис. 2.40. Формирование перекладин в верхней части дополнительного окна расширенной конструкции

Рис. 2.41. Окно расширенной конструкции после добавления тангенциальных и радиальных перемычек в его верхнюю часть

Для окна (см. рис. 2.41) в настройках были установлены две тангенциальные перемычки и три радиальные. Окно с такими же настройками, но с треугольной форточкой будет иметь несколько иной вид (рис. 2.42).

Рис. 2.42. Окно с тангенциальными и радиальными перемычками и с треугольной форточкой

Примечание

Кнопка Верхний свет неактивна, если в окне данной конструкции вы отключили создание форточки.

Кнопка Базовый элемент вызывает аналогичное окно для настройки перемычки основной части окна данной конструкции (рис. 2.43). По умолчанию в настройках количество горизонтальных перекладин установлено равным нулю, а количество вертикальных равно трем. Как и в предыдущем случае, есть возможность настройки размеров самих перекладин.

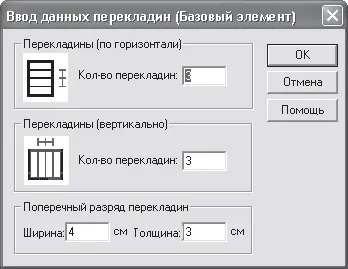

Рис. 2.43. Формирование перекладин в основной части дополнительного окна расширенной конструкции

Измените в настройках базового элемента окна количество горизонтальных перемычек с нуля на три и получите окно весьма оригинальной конструкции (рис. 2.44). Все перекладины размещаются равномерно в пределах базового элемента.

Рис. 2.44. Добавление горизонтальных перемычек к базовому элементу окна

Полностью аналогично настраиваются размещение и размеры перекладин для нижней части окна (окно настроек вызывается кнопкой Элемент парапета в области Перекладины). На рис. 2.45 приведено окно сложной конструкции, в которое был добавлен нижний элемент с одной горизонтальной и четырьмя вертикальными перемычками, размеры которых несколько уменьшены по сравнению с перемычками верхней и основной частей окна.

Рис. 2.45. Окно дополнительной расширенной конструкции после редактирования

Наконец, в области Текстуры вы можете выбрать текстуры для рамы и подоконников рассматриваемого окна.

Примечание

Кнопка Элемент парапета доступна только тогда, когда флажок С элементом перил установлен (разрешено добавление в окно нижнего элемента).

Лестницы, как и прочие объекты системы ArCon, имеют свои собственные настройки. Возможные типы лестниц были перечислены в гл. 1, но, несмотря на их внешние различия, формальный список параметров, доступных для изменения, одинаков для всех типов лестниц (рис. 2.46). Однако это отнюдь не означает, что нам придется подробно изучать эти параметры. Все дело в том, что большинство из них (к примеру, ширина лестничного марша, ширина площадки и пр.) настраиваются интерактивно при создании лестницы на плане. По этой причине изменение каких-либо параметров предварительно (перед построением) просто не имеет смысла (вы уже, наверное, успели обратить внимание, что большинство текстовых полей в области Геометрия окна настроек неактивны).
