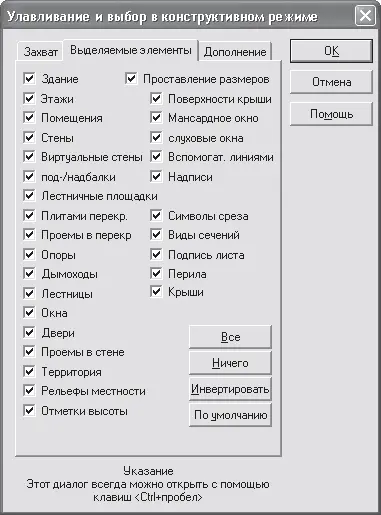

Рис. 1.20. Окно настройки фильтра выделения

– Выделить область

– позволяет выделить произвольную многоугольную область. Все объекты, которые частично или полностью попали внутрь данной области, будут выделены. Для задания многоугольника выделения необходимо последовательно указать его вершины, щелкая кнопкой мыши в требуемых точках плана. Чтобы завершить указание точек (то есть прекратить выполнение команды), следует нажать клавишу Esc.

• Следующая группа – Установка стен – без сомнения, считается наиболее часто используемой и состоит из следующих команд:

– Наружная стена (толщина 30 см)

– Наружная стена (толщина 24 см)

– Несущая стена (толщина 30 см)

– Несущая стена (толщина 24 см)

– Не несущая стена (толщина 13,5 см)

– Не несущая стена (толщина 11,5 см)

– Легкая перегородка (толщина 5 см)

– Виртуальная стена

Назначение каждой из кнопок понятно из ее названия, кроме последней – виртуальной стены. Виртуальная стена служит для условного разделения помещений на отдельные участки (комнаты). Как использовать данный инструмент, решать уже вам.

Здесь необходимо немного остановиться, чтобы описать еще одну интересную особенность интерфейса программы ArCon. После вызова некоторых команд (к примеру, любой из приведенных выше для построения стен на чертеже) рядом с вертикальной панелью инструментов возникает еще одна дополнительная панель с собственным набором кнопок (рис. 1.21). Эти кнопки открывают доступ к некоторым специфическим возможностям вызванной ранее команды (на рис. 1.21 это команда для построения наружных стен), реализуя таким образом возможные варианты построения того или иного объекта. Эта означает, что вызванная ранее функция сама по себе не является функцией построения или создания определенного объекта, она всего лишь открывает доступ к вложенным в нее конкретным процедурам построения. Одна из этих дополнительных кнопок всегда нажата (для стен по умолчанию – это команда для непрерывного ввода стен). Из этого следует, что, когда вызывается «родительская» команда, вы автоматически входите в один из режимов построения, предлагаемый системой по умолчанию. Если вы выбираете какой-либо другой вариант построения из предложенных на дополнительной вертикальной панели, предыдущая команда автоматически отменяется.

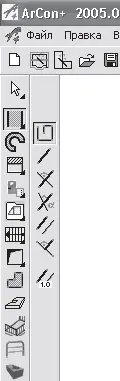

Рис. 1.21. Дополнительная панель с инструментальными кнопками

Для каждой из команд построения наружных или внутренних стен можно использовать следующие варианты построения.

– Непрерывный ввод стен

– в этом режиме вы можете последовательно создавать неограниченное количество соединенных между собой стен, указывая с помощью мыши их начальные и конечные точки (рис. 1.22). При этом окончание каждой предыдущей стены считается началом следующей. Для прекращения ввода необходимо воспользоваться клавишей Ecs.

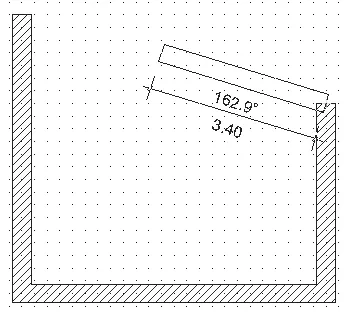

Рис. 1.22. Непрерывный ввод стен в ArCon

Обратите также внимание на то, что после соединения или пересечения стен программа автоматически выделяет на плане новое помещение – комнату (рис. 1.23).

Рис. 1.23. Помещение, автоматически выделенное программой

Примечание

Нажатие клавиши Esc прерывает текущую последовательность ввода стен, но не отменяет режима непрерывного ввода стен, равно как и не останавливает действие самой команды построения стен. Чтобы выйти из команды построения стен, необходимо еще раз нажать Esc. Для переключения на другой режим построения следует нажать соответствующую кнопку дополнительной вертикальной панели инструментов.
