– Окружность через центральную точку

– строится замкнутая круговая стена путем указания центра окружности и точки на самой окружности (определяющей величину радиуса).

– Окружность по 3 точкам

– действие команды аналогично предыдущему режиму, только окружность строится через три произвольные точки на листе плана. Разумеется, точки не должны лежать на одной прямой.

– Стены Spline

– команда появилась лишь в последней версии программы и позволяет строить стены в виде сплайновых кривых. После указания характерных точек сплайна на чертеже вам следует дважды нажать клавишу Enter (первый раз фиксируются все точки, второй – подтверждается создание стены), в появившемся окне (рис. 1.27) выбрать тип стены, задать ее толщину, а также длину сегмента (отрезка), которым будет аппроксимироваться данный сплайн. В результате всех выполненных действий вы можете получать различные здания с криволинейными стенами (рис. 1.28).

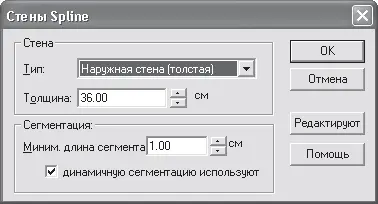

Рис. 1.27. Окно настройки параметров сплайновых стен

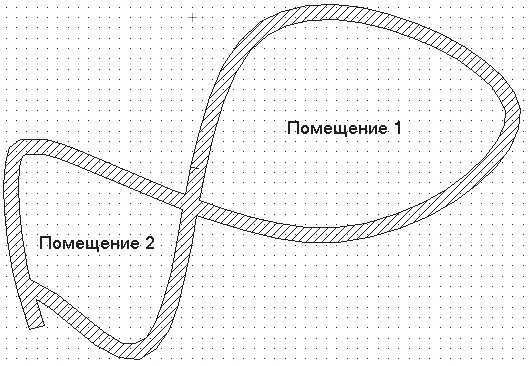

Рис. 1.28. Помещения, созданные с помощью команды Стены Spline

• Установить подбалку

и Установить надбалку

– команды для построения несущих балок на потолке или под полом соответствующего помещения (рис. 1.29).

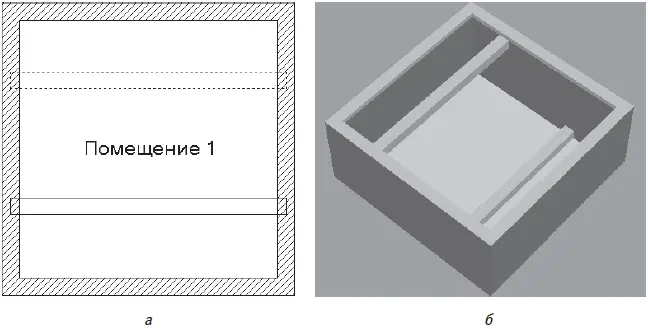

Рис. 1.29. Изображение подбалки и надбалки на чертеже (а) и в трехмерной модели (б)

• Группа команд Двери представлена вариантной кнопкой

и содержит огромное количество процедур для размещения на плане дверей различных типов (рис. 1.30).

Рис. 1.30. Кнопки макрокоманды для построения дверей в программе ArCon

Более подробно со всевозможными типами дверей, их настройкой и размещением вы ознакомитесь в следующих главах. Внешний вид некоторых из готовых объектов-дверей, предлагаемых в программе, показан на рис. 1.31.

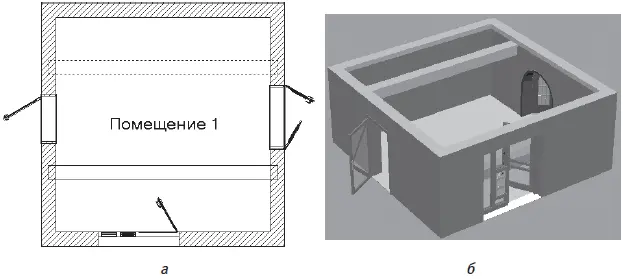

Рис. 1.31. Двери: вид на плане (а) и в трехмерной модели (б)

При размещении дверей на чертеже (выбранная дверь просто фиксируется щелчком кнопки мыши на любой из стен) возможны три варианта, представленные отдельными кнопками на дополнительной вертикальной панели.

– Произвольное размещение

– дверь фиксируется в указанном пользователем положении на стене (центр двери совпадает с указанной мышью точкой). Этот вариант всегда предлагается по умолчанию.

– Расположить дверь на расстоянии

– дверь размещается на заданном расстоянии от точки начала отсчета (задается сразу после вызова данной команды).

– Расположить дверь посередине

– дверь располагается строго посередине указанной стены.

• Следующая вариантная кнопка Окна реализует построение всевозможных типов окон (рис. 1.32). Способы размещения окон на стенах ничем не отличаются от описанных выше способов для дверей. Подробнее о работе с данной командой, а также о предлагаемых в системе типах окон и возможностях их редактирования вы узнаете из следующих глав.

Рис. 1.32. Кнопки макрокоманды для построения окон

• Команды для построения различных типов лестниц также собраны в одной вариантной кнопке (рис. 1.33).

Рис. 1.33. Команды для построения различных типов лестниц

Все лестницы в программе делятся на деревянные и бетонные. На панели (см. рис. 1.33) в первом столбце размещены всевозможные типы лестниц из дерева (пиктограммы подсвечены желтым цветом), во втором столбце – такие же типы, но из бетона (пиктограммы подсвечены бледно-серым). Кроме того, в самом низу (пиктограмма находится внизу и слева) представлены лестницы от реального немецкого производителя KENNGOTT.
