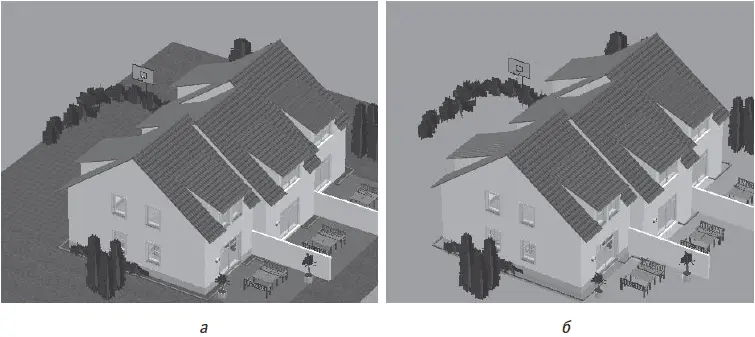

Рис. 1.11. Трехмерное представление проекта с включенным (а) и отключенным (б) отображением ландшафта

Совет

Отключение ландшафта позволит вам сделать видимыми подвальные помещения или этажи построенного здания, если они были созданы в проекте. При включенном отображении ландшафта их просто не видно.

• Штриховку стен вкл./выкл.

– команда предоставляет возможность показать или скрыть штриховку стен на плане в режиме конструирования.

• Показать внутреннюю обстановку

– эта кнопка по умолчанию всегда нажата. Ее отключение убирает с плана все объекты интерьера и экстерьера (рис. 1.12), оставляя только собственно здание (стены, окна, лестницы и т. п.). Действие данной команды распространяется и на режим дизайна, позволяя исключать из расчетов трехмерной сцены трехмерные модели элементов интерьера и экстерьера.

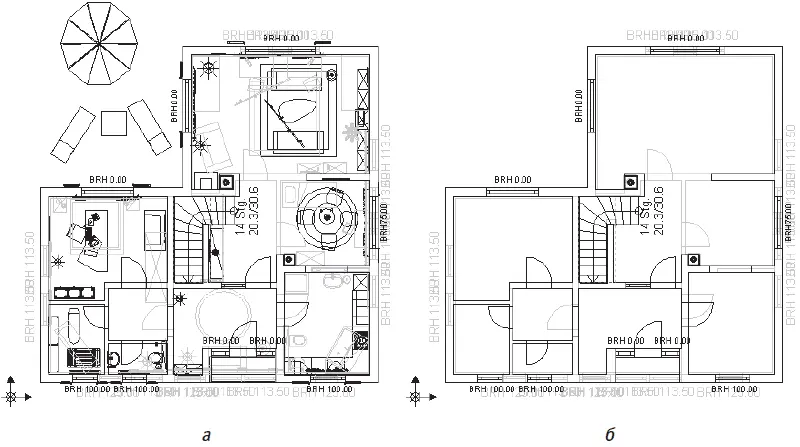

Рис. 1.12. Отображение плана этажа с внутренней обстановкой (а) и без нее (б)

• Поверхность крыши вкл./выкл.

– эта кнопка управляет отображением контуров крыши на плане здания. Если она нажата, то контуры скатов и коньков крыши обрисовываются светло-серым цветом на плане, в противном случае созданная крыша просто не отображается (рис. 1.13). Отключение отображения поверхности крыши улучшает представление чертежа здания, зачастую облегчая редактирование или добавление в план различных объектов, поскольку во включенном состоянии контурное изображение крыши просто засоряет чертеж.

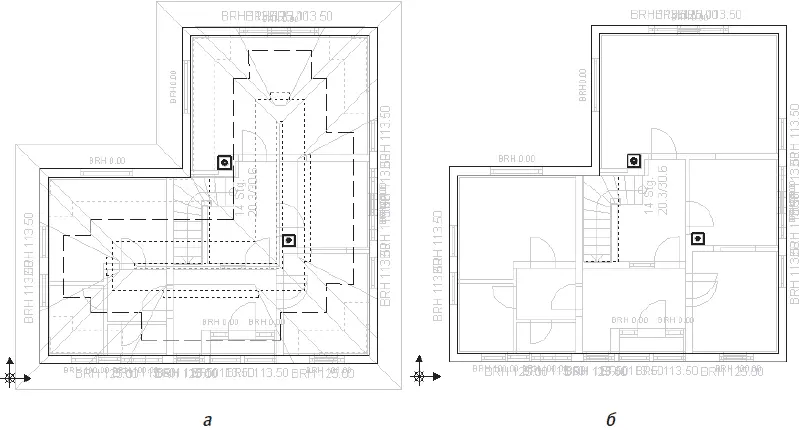

Рис. 1.13. Здание с обрисованным контуром крыши (а) и с отключенным отображением крыши (б)

Данная функция, как и предыдущая, распространяется и на режим дизайна (рис. 1.14).

Рис. 1.14. Здание с включенным (а) и с отключенным (б) отображением крыши в режиме дизайна

• Подобно крыше и элементам внутренней и внешней обстановки, можно показывать или прятать деревянные конструкции в здании (если такие, конечно, используются в проекте). Для этого предназначена кнопка Деревянные конструкции вкл./выкл.

• Надписи вкл./выкл.

– кнопка отвечает за отображение текстовых подписей на чертеже здания.

• Размеры вкл./выкл.

– отображение размеров. Размеры в программе могут создаваться автоматически (например, при построении стены или при фиксации объекта в плане) или же выборочно проставляться пользователем с помощью специальных команд. В режиме дизайна эта кнопка неактивна, а размеры трехмерных элементов не отображаются.

• Предотвращение конфликтов

– во включенном состоянии данная кнопка обеспечивает контроль взаимных соударений объектов или соударений между объектом и стеной при добавлении новых объектов, перемещении или редактировании существующих.

• Разрезы показать/скрыть

– данная команда предназначена для демонстрации сечений здания. Перед тем как включать отображение разрезов, их необходимо создать с помощью команды Определить разрез. Когда кнопка Разрезы показать/скрыть нажата, указанное сечение (или сечения – их может быть несколько) отображается прямо на плане в небольшой прямоугольной области, ограниченной тонкой красной линией с красными маркерами на углах (рис. 1.15). Эту область можно свободно перетаскивать с помощью мыши и размещать в любом месте текущего графического листа. Если кнопка Разрезы показать/скрыть не нажата, то прямоугольная область с изображением сечения исчезнет (но это не означает, что исчезнет само сечение).

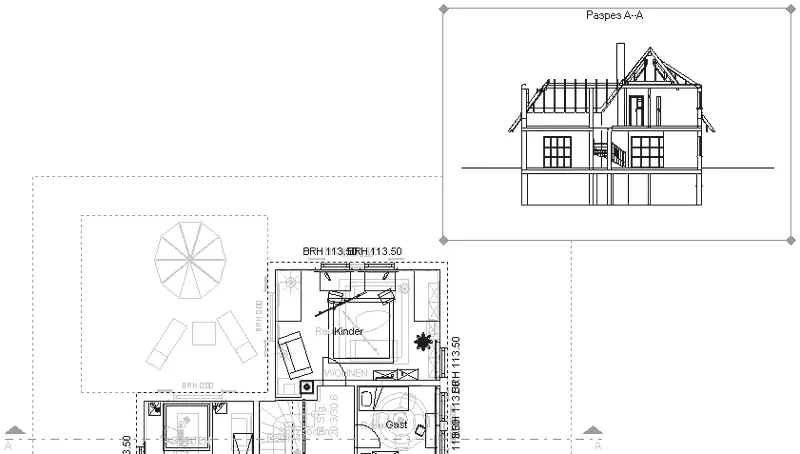

Рис. 1.15. Разрез и его отображение на плане

Вы также можете изменять размеры данной прямоугольной области. Для этого подведите указатель мыши к одному из красных квадратных маркеров на углах габаритного прямоугольника разреза и, нажав кнопку мыши, перетащите его (рис. 1.16).
