Александр Днепров - ArchiCAD 11

• командой Options → Element Attributes → Layer Settings (Параметры → Атрибуты элементов → Настройки слоя);

• щелчком на кнопке Layer – Settings Dialog (Слой – окно настроек)

информационной палитры;

• щелчком на кнопке Layer Settings (Настройки слоя)

панели Arrange Elements (Упорядочение объектов);

• нажатием сочетания клавиш Ctrl+L.

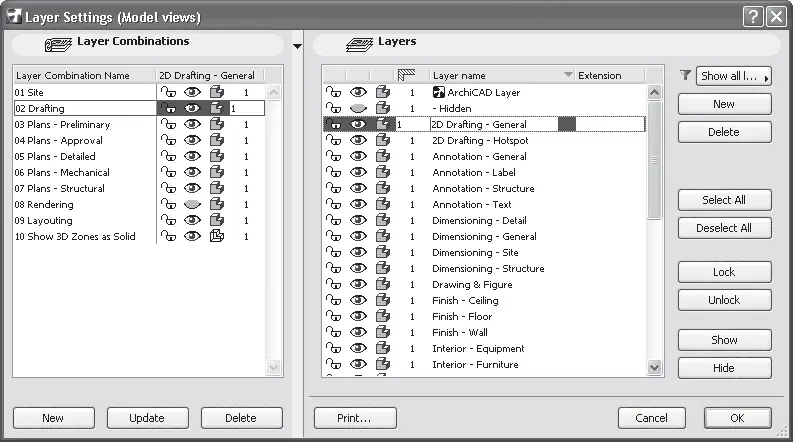

Рис. 7.6. Окно настройки слоев

Примечание

Как и во всех предыдущих случаях работы с окнами, объектами и т. д., рекомендуется использовать сочетание клавиш, которое действует вне зависимости от видимости палитр или меню.

Параметры слоев расположены в двух областях окна Layer Settings (Настройки слоя). Левую можно отключить щелчком на кнопке, разделяющей эти области.

Рассмотрение слоев начнем с правой области, которая содержит список имеющихся в проекте слоев и элементы управления слоями.

Список слоев состоит из строк, каждая из которых, в свою очередь, состоит из названия слоя, слева от которого расположены четыре атрибута.

• Блокирование слоя – помечается значком

для слоя, объекты которого доступны для редактирования, и значком

красного цвета для слоя, объекты которого нельзя изменить, переместить или удалить. На заблокированный слой нельзя также помещать другие объекты.

• Видимость слоя – помечается значком

для слоя, объекты которого видимы, и значком

если объекты слоя не должны отображаться.

• Вид объемного изображения – значок

задает представление объектов слоя в 3D-окне в виде твердотельного изображения, значок

представляет объекты слоя в виде каркаса.

Поскольку рассмотренные атрибуты имеют взаимно противоположные значения, то управлять ими просто: щелчок кнопкой мыши на значке переводит атрибут в противоположное состояние.

Примечание

Установка вида объектов в параметрах слоя имеет приоритет перед установкой вида объектов командой View → 3D View Mode (Вид → Режим трехмерного отображения).

• Пересечение объектов – помечен кнопкой

в заголовке столбца с номерами данного атрибута. Объекты, имеющие одинаковый номер, даже если они расположены на разных слоях, будут взаимодействовать при их взаимном пересечении. Под взаимодействием понимается, например, сопряжение однотипных объектов, визуальное представление объектов в соответствии с приоритетом их видимости и т. п. Объекты, имеющие разные номера поля пересечения, не будут взаимодействовать при пересечении, даже если они находятся на одном слое.

Совет

Если вам необходимо создать объекты, которые не должны взаимодействовать с другими, разместите их на слое с номером атрибута пересечения, равным 0.

Справа от названия слоя расположен атрибут Extension (Расширение). Он представляет собой поле для ввода произвольного текста, по которому можно сортировать или упорядочивать слои в списке.

Выбор способа сортировки производится щелчком на кнопке, расположенной справа от значка

После щелчка становятся доступными три варианта:

• Show all layers (Показать все слои) – отображаются все слои, определенные в проекте;

• Hide Xref layers (Скрыть Xref-слои) – технология Xref предназначена для использования в проекте файлов формата DWG и DXF – чертежей популярной САПР AutoCAD. На каждый такой файл создается ссылка, которая связывается со специальным слоем. Выбор этого варианта сортировки скрывает слои, связанные с Xref-ссылками;

• Filter by extension (Фильтровать по расширению) – в списке отображаются только слои с одинаковой информацией в атрибуте Extension (Расширение).

Упорядочение записей осуществляется щелчком кнопки мыши на заголовке атрибута. При щелчке на заголовке текстового атрибута (к ним относятся три последних) строки упорядочиваются по алфавиту в соответствии со значением данного атрибута. При щелчке на заголовке атрибута блокирования сначала будут отображены неблокированные слои, затем блокированные. При щелчке на заголовке атрибута видимости сначала отобразятся видимые слои, затем невидимые, а при активизации заголовка атрибута объемного изображения слои с объемным изображением расположатся выше, чем слои с каркасным. Щелчок на текстовом атрибуте слоя переводит его в режим редактирования, что позволяет изменить значение атрибута.
