• Flight width (Ширина марша)

– ширина лестничного марша. Строительными нормативами предусмотрена минимальная ширина лестничного марша, равная 900 мм. Это сделано для того, чтобы люди, движущиеся по лестнице во встречных направлениях, могли разойтись, а также чтобы была возможность передвигать по лестнице громоздкие предметы, например мебель. Установите ширину марша равной 1000 и заблокируйте ее, щелкнув на кнопке

• Total width (Общая ширина)

– для оборотных лестниц, марш которых состоит из двух частей, расположенных во встречных направлениях, данная величина равна удвоенной ширине марша плюс расстояние между маршами, которое должно быть не менее 100 мм. Установите общую ширину лестницы равной 2150 и заблокируйте ее.

• Lower part length (Длина нижней части)

– длина нижней части лестничного марша. Установите ее равной 4000.

• Upper part length (Длина верхней части)

– длина верхней части лестничного марша. Установите ее равной 4000.

• Length of the walking line (Длина линии подъема)

– общая длина линии подъема лестничного марша. Линия подъема лестничного марша – это линия, сегменты которой, отсекаемые краями ступеней, имеют равную длину.

Область Flight Settings (Параметры марша) содержит следующие параметры:

• Number of risers of the lower side (Количество ступеней нижнего марша)

• Number of risers of the upper part (Количество ступеней верхнего марша)

• Lower offset of the landing (Смещение площадки к нижнему маршу)

• Upper offset of the landing (Смещение площадки к верхнему маршу)

• Offset of the walking line (Смещение линии подъема)

– расстояние линии подъема от внутреннего края лестницы.

• Narrowest tread along the inside (Минимальная ширина забежной ступени)

При проектировании можно изменить количество забежных ступеней, а также закругление внешних углов лестничной площадки и положение линии разрыва. Это делается в окне просмотра и редактирования плана лестницы.

Для превращения обычной ступени в забежную нужно переместить указатель мыши в окне просмотра и редактирования плана лестницы на обычную ступень так, чтобы он принял форму

и щелкнуть кнопкой мыши. Все обычные ступени от указанной до имеющихся забежных тоже станут забежными и будут окрашены в черный цвет. Для обратной операции нужно щелкнуть кнопкой мыши на области забежных ступеней ниже ее середины. Все ступени, расположенные ниже той, на которой стоял указатель мыши при щелчке, станут обычными.

Примечание

Другой способ выполнения описанных операций – «протаскивание» указателя при нажатой кнопке мыши по области ступеней.

Для изменения формы углов необходимо переместить указатель мыши к нужному углу так, чтобы он принял вид

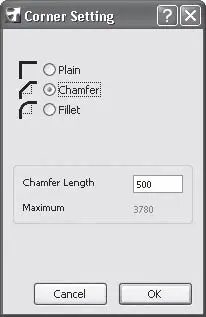

и щелкнуть кнопкой мыши. На экране появится окно Corner Setting (Параметры угла) (рис. 5.17). С помощью переключателя, который имеет три положения (Plain (Угол), Chamfer (Срезать) и Fillet (Скруглить)), необходимо выбрать нужную операцию. При этом в двух последних случаях в расположенном ниже поле Chamfer Length (Длина среза) или Fillet Radius (Радиус скругления) нужно задать соответствующий размер. После щелчка на кнопке OK операция будет выполнена.

Рис. 5.17. Окно изменения формы угла

Для изменения положения линии разрыва необходимо переместить указатель мыши к концу линии так, чтобы он принял форму

и при нажатой кнопке мыши переместить указатель в нужное место.

Щелчок на кнопке Structure and Landing Settings (Конструкция лестницы)

открывает окно с элементами управления конструктивными параметрами лестницы (рис. 5.18).
