Лестница, в отличие от тех же окончаний стен, – объект, непосредственно связанный с движениями человека. При ходьбе по ней человек не должен семенить или сильно поднимать ногу, чтобы поставить ее на следующую ступеньку. Он не должен нагибаться или тянуться вверх для того, чтобы достать до перил. Нельзя заставлять человека спускаться вниз спиной вперед или карабкаться по лестнице с первого до последнего этажа без отдыха. Все это говорит о том, что проектирование лестниц должно подчиняться особым правилам и параметры лестниц должны быть определенным образом связаны между собой. В чем состоят эти правила и как связаны параметры лестниц, вы узнаете, познакомившись с инструментом проектирования собственной лестницы.

Проектирование новой лестницы

Как уже упоминалось выше, ArchiCAD имеет в своем составе инструмент, предназначенный для создания новых лестниц. Вызывается этот инструмент кнопкой выбора действия над текущим объектом

картинка 478

расположенной в области Preview and Positioning (Просмотр и расположение) окна параметров лестниц. Если текущим объектом является одна из стандартных лестниц библиотеки ArchiCAD, то после щелчка на этой кнопке в открывающемся меню находится одна команда – Create New Stair (Создать новую лестницу). Активизация этой команды открывает окно выбора типа проектируемой конструкции (рис. 5.14).

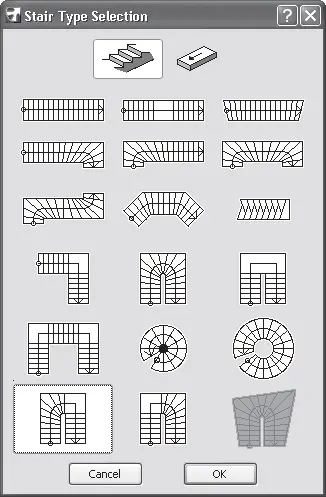

Рис 514 Окно выбора типа лестницы В верхней части окна расположены кнопки - фото 479

Рис. 5.14. Окно выбора типа лестницы

В верхней части окна расположены кнопки выбора конструкции. Щелчок на кнопке

картинка 480

которая активна по умолчанию, отображает имеющиеся в библиотеке варианты лестниц, а кнопка

картинка 481

предназначена для выбора в качестве объекта проектирования пандусов – пологих подъемов/спусков, соединяющих два разновысоких уровня без использования ступеней.

После выбора необходимого типа конструкции (для примера выбран тип лестницы, выделенный на рис. 5.14) и щелчка на кнопке OK открывается диалоговое окно с настройками проектируемой лестницы (рис. 5.15).

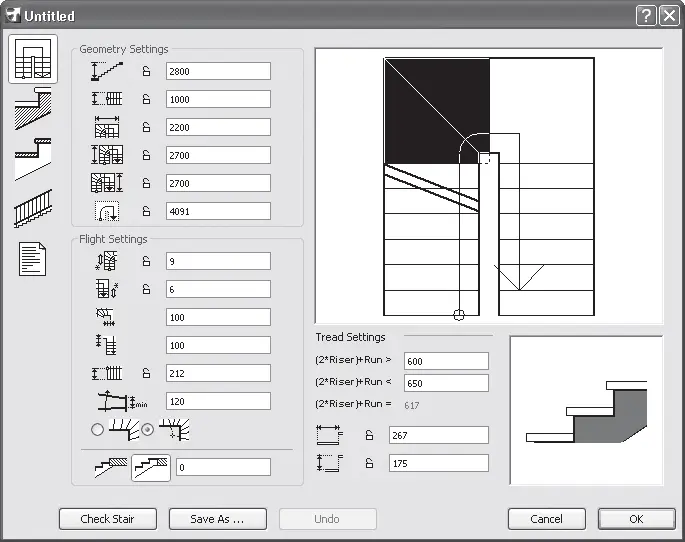

Рис 515 Параметры проектируемой лестницы В левой части этого окна в - фото 482

Рис. 5.15. Параметры проектируемой лестницы

В левой части этого окна в вертикальном ряду расположены пять кнопок:

• Geometry and Flight Settings (Параметры разбивки лестницы)

картинка 483

• Structure and Landing Settings (Конструкция лестницы)

картинка 484

• Tread Settings (Параметры ступеней)

картинка 485

• Railing Settings (Параметры перил)

картинка 486

• Listing Settings (Представление в смете)

картинка 487

При щелчке на любой из них появляются соответствующие настройки.

Параметры разбивки лестницы

Параметры лестницы сгруппированы в нескольких областях. В правом верхнем углу расположено окно просмотра и редактирования плана лестницы, слева от которого находятся ее геометрические параметры. Под окном просмотра и редактирования плана лестницы размещено окно просмотра профиля ступеней, слева от которого расположены текстовые поля для ввода параметров ступеней, с рассмотрения которых мы и начнем проектирование лестницы.

Соотношение высоты, на которую поднимается человек при одном шаге, и расстояния, на которое он при этом продвигается, называется уклоном лестницы, и для комфортного передвижения человека по лестнице это соотношение должно находиться в пределах 1:2–1:0,75. Эти значения определяются высотой ступени (подступенком) и ее шириной (проступью). На рис. 5.15 данные значения, находящиеся в полях Riser height (Высота ступени)

картинка 488

и Thread length (Ширина ступени)

картинка 489

области Tread Settings (Параметры ступени), равны 175 и 267, что дает соотношение между ними 1:1,52, которое прекрасно вписывается в пределы комфортного уклона.

Однако указанное соотношение необходимо выдерживать при определенных размерах подступенка и проступи. Сумма удвоенной высоты подступенка и ширины проступи является еще одним параметром, значение которого должно находиться в пределах длины среднего шага человека. Эта величина считается равной 630 ± 30 мм, то есть должна находиться в пределах 600–660 мм.
