Рис 56 Меню разделов параметров внутренней двери Внимание Название данной - фото 449

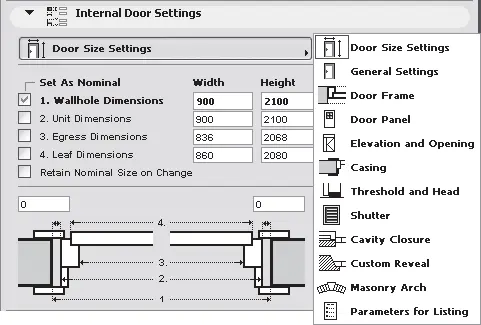

Рис. 5.6. Меню разделов параметров внутренней двери

Внимание!

Название данной области может меняться в зависимости от типа выбранной двери, например Entrance Door Settings (Параметры входной двери) и др.

Разделы этого меню включают разнообразные настройки для определения параметров двери.

• Door Size Settings (Размеры двери) – позволяет задавать номинальные размеры двери для выбранного способа измерения (по дверному проему, дверной коробке, проходу или дверной панели).

• General Settings (Общие настройки) – здесь можно определить ограничения на величину открытия створок, параметры обналички и порогов, вид уплотнения, параметры монтажа при установке двери с отступом в толщу стены с четвертями, а также степень подробности показа двери на плане этажа и при объемном отображении.

• Door Frame (Косяк) – включает элементы управления, определяющие вид, положение, размеры и другие параметры дверного косяка.

• Door Panel (Дверная панель) – содержит элементы управления для выбора типа панели (стеклянная, филенчатая, с остеклением и т. д.), настройки параметров дверной панели, включая тип и расположение дверных ручек, наличие и размеры средников и т. п.

• Elevation and Opening (Возвышение и открывание) – позволяет задать относительную ширину створок двери (для двустворчатых дверей), угол открытия, тип и цвет линий для отображения двери на плане и в трехмерном изображении.

• Casing (Обналичка) – содержит всевозможные параметры обналички двери, включая вид, расположение и размеры элементов обналички.

• Threshold and Head (Порог и притолока) – здесь можно настроить вид, размеры, материал и параметры отображения порога и притолоки.

• Shutter (Створка) – позволяет выбрать вид и настроить параметры створок, ставней (для окон) и жалюзи.

• Cavity Closure (Уплотнения) – включает настройки, определяющие геометрические размеры, метод, параметры монтажа и способ отображения дверных уплотнений.

• Custom Reveal (Параметры четвертей) – позволяет настроить параметры монтажа при установке двери с отступом в толщу стены с четвертями.

• Masonry Arch (Арка) – здесь можно выбрать тип и настроить параметры дверного перекрытия.

• Parameters for Listing (Дополнительные параметры) – содержит поля для ввода дополнительной информации, в частности площади и периметра остекления, наименования фирмы-производителя, параметров теплопроводности, огнеустойчивости, звукоизоляции, цены и т. п., а также поля для ввода произвольных характеристик.

Примечание

В зависимости от типа двери и установки конкретных значений параметров состав и доступность областей и настроек двери могут меняться.

Создание дверей

При создании дверей ArchiCAD, в соответствии с типом и установленными параметрами выбранной двери, вырезает в стене необходимый проем и вставляет туда дверь. Операция вставки двери проста. Основное время уходит на подбор значений параметров. Однако после их настройки спроектированный тип двери, во-первых, можно сохранить с помощью кнопки Favorites (Избраннное), а во-вторых, поскольку дверь является обычным объектом ArchiCAD, ее можно копировать, перемещать, размножать, то есть выполнять многие операции, предназначенные для редактирования объектов ArchiCAD.

Рассмотрим пример создания входной двустворчатой двери. Для этого необходимо выполнить следующие действия.

1. Активизируйте первый этаж вашего проекта.

2. Используя инструмент Wall (Стена), постройте стену в виде прямоугольного замкнутого контура, установив точки возвышения стены равными 0, высоту стены равной 3000 и толщину стены равной 300.

3. Активизируйте инструмент Door (Дверь) щелчком на соответствующей кнопке палитры инструментов.

4. Вызовите окно настройки параметров двери щелчком на кнопке Settings Dialog (Окно настроек)

картинка 450

информационной палитры.

5. Найдите в библиотеке дверь с именем D2 11 и щелкните на ее изображении кнопкой мыши.

6. В области Preview and Positioning (Просмотр и размещение) настройте параметры следующим образом:

1) установите точку привязки двери с помощью кнопки Anchor Point (Точка привязки) по центру двери;

2) кнопкой

картинка 451

выберите способ привязки двери к стене с отступом в толщу стены, без четвертей;

3) задайте глубину закладки двери в стену равной 70 мм.

7. В разделе General Settings (Общие настройки) области Internal Door Settings (Параметры внутренней двери) установите флажки Casing Out (Наружная обналичка) и Casing In (Внутренняя обналичка).
