Чтобы получить возможность указать координаты, при отображенном табло введите с клавиатуры один из символов: A, D, X или Y. Табло расширится, и на нем появится активное текстовое поле для ввода данных (рис. 3.38).

Рис. 3.38. Информационное табло

Какое именно поле будет активным, зависит от введенного символа:

• A – Angle (Угол), ввод относительного угла;

• D – Distance (Расстояние), расстояние от предыдущей точки;

• X – X Coordinate (Координата по оси X);

• Y – Y Coordinate (Координата по оси Y).

Переключаться между полями ввода можно не только вводя соответствующие символы, но и пользуясь клавишами управления курсором. Ввод данных завершается нажатием клавиши Enter.

По умолчанию на табло отображаются значения координат относительно последней введенной точки, но можно переключиться и на отображение/ввод абсолютных координат, отсчитываемых от начальной точки проекта. Для этого нужно щелкнуть на стрелочке кнопки Show/Hide tracker (Скрыть/показать табло)

на панели инструментов Standard (Стандартная) и выбрать из открывшегося меню команду Relative Coordinates in Tracker (Относительные координаты на табло). Повторный выбор этой команды вернет отображение относительных координат. Щелчок на самой кнопке Show/Hide tracker (Скрыть/показать табло) позволяет включать/отключать отображение информационного табло на экране.

Ввод координат хотя и способствует в определенной мере точности построений, но не решает проблемы удобства и скорости работы. Слишком часто встречаются простейшие ситуации, когда знания координат характеристических точек недостаточно для выполнения точного чертежа. Например, необходимо восстановить перпендикуляр к касательной, проведенной через середину произвольно отрисованной дуги. Да, можно посмотреть координаты ее концов и величину радиуса, но сколько времени потребуется на то, чтобы высчитать координаты ее середины? Да и с какой точностью нужно выполнить вычисления?

Для решения подобных задач в системах автоматизированного проектирования существуют механизмы, позволяющие выполнять построения с максимальной точностью и не требующие от пользователя никаких вычислений.

Ведь все должен делать компьютер, не так ли?

Прежде чем начать рассматривать механизмы привязки, давайте познакомимся с одной из дополнительных возможностей пользовательского интерфейса, непосредственно относящейся к привязке. Это так называемый интеллектуальный указатель мыши. Он имеет такое имя потому, что изменяет свой вид в зависимости от свершения какого-либо события. В основном это нахождение указателя вблизи объекта, его составляющих элементов или одного из узлов.

К узлам относятся следующие элементы.

• Характеристические точки объекта:

· конечные точки объекта;

· точки разделения объекта на части;

· точки пересечения окружности/дуги с ее осями.

• Точки пересечения и касания объектов.

• Точки пересечения и касания направляющих с объектами и друг другом.

• Горячие точки – не связанные ни с одним из объектов произвольные точки привязки, которые пользователь может создать, используя инструмент Hotspot (Горячая точка), находящийся в разделе More (Дополнительно) палитры инструментов.

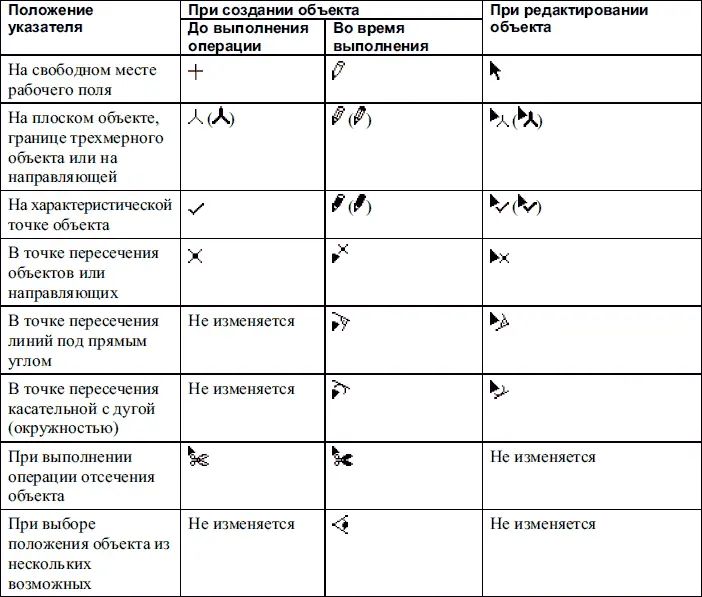

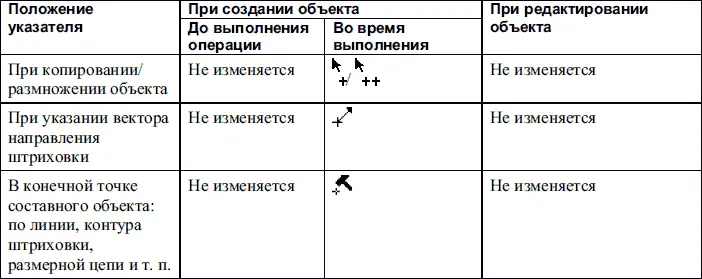

Указатель мыши меняет свою форму и в зависимости от текущего режима работы: создания или редактирования объектов, а также от вида объекта. Основные формы указателя в зависимости от различных условий приведены в табл. 3.1.

Примечание

В скобках приведена форма указателя мыши при установке на базовых линиях стен или базовых осях балок при создании или редактировании трехмерных объектов.

Первый из механизмов, позволяющих выполнять построения с максимальной точностью, который мы рассмотрим, – использование направляющих. Направляющие – это вспомогательные линии, к которым тем или иным образом может быть привязано построение объекта.
