1. Щелкните на нужном объекте правой кнопкой мыши.

2. В появившемся контекстном меню выберите пункт Object Properties(Свойства объекта). В результате откроется одноименное окно.

3. Снимите флажок Renderable(Визуализируемый) в области Rendering Control(Управление визуализацией).

4. Щелкните на кнопке OKдля подтверждения выполненных изменений.

Совет

Можно исключить объекты из визуализации и другим способом. Для этого выделите все «ненужные» геометрические объекты и щелкните на них правой кнопкой мыши. В появившемся контекстном меню выберите пункт Hide Selection (Спрятать выделенное).

Визуализируйте стандартными средствами вид из окна, в котором установлен источник света, с типовым значением разрешающей способности 800 × 600. После этого сохраните изображение в файл в формате, поддерживающем альфа-канал (например, TIFF).

Откройте сохраненный файл в программе растровой графики, допустим Adobe Photoshop, и, выделив альфа-канал, залейте его белым цветом. Если фон не черного цвета, то инвертируйте выделение и залейте все остальное черным цветом (то есть объекты сцены должны быть белыми, а фон черным, как показано на рис. 5.14).

Рис. 5.14.Карта теней на начальном этапе

Как только вы это сделаете, можно переходить к созданию размытых краев на изображении. Это можно сделать разными способами, например воспользоваться программой Photoshop, где применить для выделения градиентную маску, а затем использовать фильтр размытия по Гауссу. Важно, чтобы по мере удаления от основания объекта (от плоскости, на которой стоит чайник и на которую будет отбрасывать тень) размытие становилось более заметным (рис. 5.15).

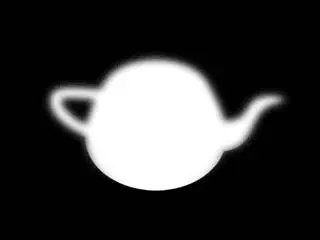

Рис. 5.15.Законченная карта теней

Как только размытие будет готово, сохраните его в любом удобном для вас формате и продолжите работу в 3ds Max.

Вернувшись в программу, нужно клонировать источник света, благодаря которому образуется тень (в данном случае это ключевой свет). Для этого выполните следующие действия.

1. Выделите источник света, который необходимо клонировать.

2. Выполните команду Edit→ Clone(Правка → Клонирование) и в появившемся окне Clone Options(Параметры клонирования) выберите тип создаваемых при дублировании объектов, установив переключатель в положение Copy(Независимая копия объекта).

3. В окне Clone Options(Параметры клонирования) также задайте объекту значимое имя, чтобы впоследствии было легче выбирать его из списка, например shadow.

После этого активизируйте источник света (если он до сих пор не выбран) и разверните свиток Advanced Effects(Дополнительные эффекты), где в качестве Projector Map(Карта прожектора) выберите вашу карту тени (рис. 5.16).

Рис. 5.16.Свиток Advanced Effects (Дополнительные эффекты) для карты теней

В свитке Intensity/Color/Attenuation(Интенсивность/цвет/затухание) установите отрицательное значение параметра Multiplier(Яркость) (у меня эта величина равна –1,25). Исключите из освещения чайник (чтобы тень не ложилась на него, а только на плоскость). Для этого щелкните в свитке General Parameters(Общие параметры) на кнопке Exclude(Исключение) и в появившемся окне Exclude/Include(Исключение/включение) исключите чайник из визуализации (рис. 5.17).

Рис. 5.17.Окно Exclude/Include (Исключение/включение) с исключенным из освещения чайником

Теперь можно выполнить финальную визуализацию сцены (рис. 5.18).

Рис. 5.18.Результат финальной визуализации сцены

Конечно, кроме достоинств, этот метод имеет и недостатки, один из которых – невозможность формирования падающих на объект теней от самого себя (как в данном случае с ручкой крышки). Однако часто можно добиться великолепных результатов при минимальных затратах сил, времени и компьютерных ресурсов.

В папке Examples\Глава 05\Base_lightприлагаемого к книге DVD находится файл сцены данного упражнения, который называется Base_light.max.
