В данном случае для построения источника освещения воспользуемся точечным источником света Omni(Всенаправленный). Для этого выполните команду Create→ Lights→ Standard Lights→ Omni(Создание → Источники света → Стандартные источники света → Всенаправленный). Данный источник освещения должен находиться между двумя существующими источниками и быть позади камеры. Как уже говорилось выше, назначение его заключается в том, чтобы равномерно заполнить светом промежуток между самым ярким местом на объекте и его собственной тенью. Как и для контурного, запретите в настройках заполняющего источника света создание области зеркального отражения, сняв флажок Specular(Цвет блеска). После этого можно посмотреть на результаты сделанных настроек (рис. 5.11).

Рис. 5.11.В сцену добавлен заполняющий свет

Правильное расположение теней очень влияет на восприятие сцены зрителем. Управление тенями играет ключевую роль в использовании источников света. С чрезмерным или недостаточным количеством теней сцена не будет выглядеть реалистичной и убедительной.

Отбрасывание теней представляет собой сложный процесс, именно тени добавляют в завершенную сцену реализм. Тени, построенные посредством трассировки лучей, требуют большое количество времени для визуализации, a Shadow Map(Карта теней) в дополнение к используемому времени визуализации – еще и ресурсов памяти. Ограничение падения точечного света только той областью, которая требует теней, сэкономит время визуализации. Уменьшение количества объектов, отбрасывающих тени, при помощи настроек объекта или источника света, также сократит расходы ресурсов на визуализацию.

По умолчанию источники света работают с тенью Shadow Map(Карта теней). Это относительно быстрая для просчета тень, но вместе с тем и наименее точная с точки зрения трассировки лучей и качества. Более правильную с физической точки зрения тень дает Ray Traced Shadows(Трассированная тень), но она, так же как и тень Shadow Map(Карта теней), не становится светлее по мере удаления от предмета. Появление типа Area Shadows(Площадная тень) решило эту проблему.

В некоторой степени недостатком Shadow Map(Карта теней) и Area Shadows(Площадная тень) является значительное увеличение времени просчета сцены, особенно, если в ней используется несколько источников света с такой тенью, а у Area Shadows(Площадная тень) указано большое значение размытия тени на краях.

До создания таких теней существовали подключаемые модули или сценарии, которые генерировали по кругу дополнительные источники света на небольшом расстоянии друг от друга. Таким образом тени, создаваемые многими источниками, перекрывались при визуализации и давали размытый контур. Существует более простой и, что самое приятное, легкоуправляемый способ, который, однако, имеет некоторые ограничения. Он заключается в том, чтобы назначить источнику света с отрицательным значением параметра Multiplier(Яркость) созданную пользователем текстурную карту Projector Map(Карта проектора).

Для построения такой карты нужно выделить источник света, который будет отбрасывать тень, и в любом окне проекции (например, в окне Left(Cлева)) выбрать вид из этого источника. Для этого щелкните на названии окна проекции правой кнопкой мыши, в результате чего появится контекстное меню (рис. 5.12), в котором следует выбрать нужный источник света (в моем случае это Spot01), выполнив команду Views→ Spot01(Вид → Объект Spot01).

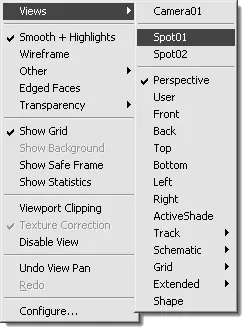

Рис. 5.12.Контекстное меню для выбора вида отображения

Если вы все сделали правильно, то в окне проекции будет такой вид, как будто мы смотрим из камеры (рис. 5.13).

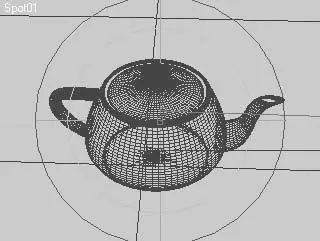

Рис. 5.13.Вид со стороны источника света Spot01

Далее нужно исключить из визуализации все объекты, которые не будут отбрасывать тень. Сцена содержит всего два геометрических объекта: Plane(Плоскость) и Teapot(Чайник), но их может быть гораздо больше. Чтобы исключить объект из визуализации, выполните следующие действия.
