На данном этапе анимации необходимо сделать так, чтобы мяч после отскока продолжил прыгать по плоскости. Достичь этого можно простым способом – используя циклический тип экстраполяции параметрической кривой. Для этого сделайте следующее.

1. Откройте окно редактирования кривых, выполнив команду главного меню Graph Editors→ Track View – Curve Editor(Редакторы графов → Просмотр треков – редактирование кривых).

2. В окне Track View – Curve Editor(Просмотр треков – редактор кривых) щелкните на кнопке Filters(Фильтры)

в результате чего откроется одноименное окно (рис. 4.13).

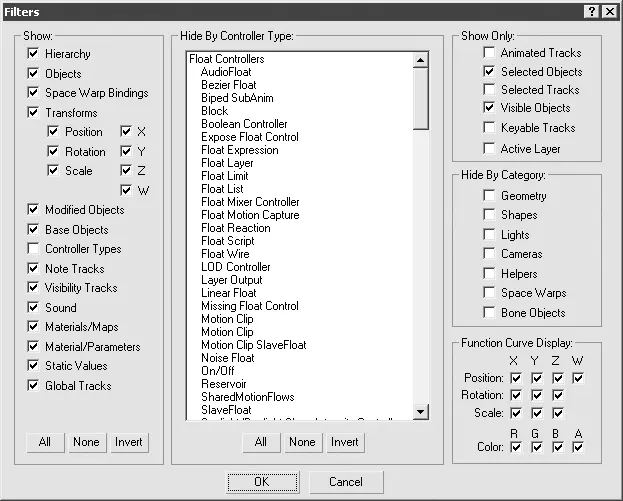

Рис. 4.13.Окно диалога Filters (Фильтры)

3. В области Show Only(Показывать только) окна Filters(Фильтры) установите флажок Animated Tracks(Анимированные треки), снимите все остальные и нажмите кнопку OK. В результате выполненных действий в окне иерархического списка останутся только анимированные элементы.

4. На панели инструментов окна Track View – Curve Editor(Просмотр треков – редактор кривых) щелкните на кнопке Show Keyable Icons(Показать анимацию значком)

В результате в области иерархического списка все анимированные параметры будут отмечены значком с изображением ключа.

5. В окне дерева иерархии щелкните на плюсике, расположенном слева от объектов для раскрытия всего списка и выберите из него все анимированные элементы (рис. 4.14).

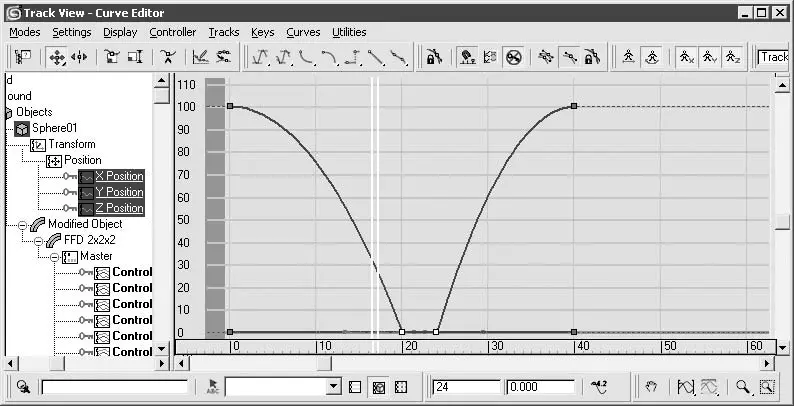

Рис. 4.14.Окно Track View – Curve Editor (Просмотр треков – редактор кривых) с выбранными анимированными элементами

6. Щелкните на кнопке Parameter Out-of-Range Curves Types(Типы экстраполяции параметрических кривых)

7. В появившемся окне выбора варианта экстраполяции параметрических кривых щелкните на кнопке со стрелкой, направленной вправо, которая расположена под значком Cycle(Циклический) (рис. 4.15).

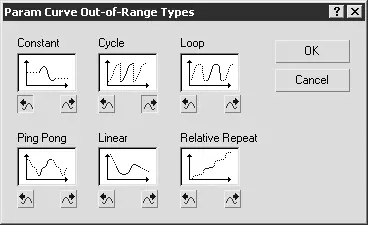

Рис. 4.15.Окно Param Curves Out-of-Range Types (Типы экстраполяции параметрических кривых) с заданной циклической интерполяцией

8. Щелкните на кнопке OKдля подтверждения выполненных изменений.

После выполнения вышеописанных действий справа от функциональной кривой в области редактирования появится пунктирная линия, повторяющая форму этой кривой. Это означает, что выполненная анимация будет непрерывно повторяться. Если сейчас запустить воспроизведение анимации в одном из окон проекций, то можно увидеть, что после одного цикла анимации мяч больше не останавливается, а продолжает двигаться.

Каждый раз, когда вы анимируете объекты сцены, программа 3ds Max сохраняет параметры анимации в контроллерах. Контроллерами называются элементы, хранящие значения анимации и управляющие интерполяций от одного значения анимации к другому. Существует две категории контроллеров.

• Базирующиеся на ключах – контроллеры, основанные на ключах анимации. Такие контроллеры воспринимают в качестве ввода значений данные из ключевых кадров, а затем рассчитывают интерполированные значения между ключами анимации. Для этих контроллеров является характерным то, что кривая функции всегда проходит через ключи анимации. Контроллеры могут оказывать влияние на интерполяцию между ключами, но не на сами ключи. Контроллеры, описывающие трансформации на объектном уровне, можно также редактировать в свитке Key Info(Справка о ключах) вкладки Motion(Движение) командной панели.

• Параметрические – рассчитывают анимацию на основе уравнения, реализуемого контроллером и основываясь на значениях, которые указаны пользователем. К параметрическим можно отнести контроллеры, ограничивающие движения объектов в пространстве ( Constraints(Ограничения)). При помощи контроллеров-ограничителей можно заставить объект следовать по пути или оставаться повернутым к другому объекту.

Программа 3ds Max поддерживает большое количество контроллеров различных типов. Контроллеры одного типа могут иметь несколько разновидностей. Контроллеры можно условно классифицировать по типу возвращаемого ими значения, при этом тип данных контроллера должен соответствовать типу данных параметра объекта. Например, контроллер типа данных Position(Положение) нельзя использовать для параметра поворота или масштаба объекта. Рассмотрим семь типов данных контроллера.
