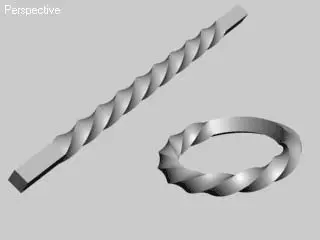

Рис. 2.40.Параллелепипед после применения модификатора Twist (Скручивание) (слева) и его копия, к которой дополнительно применен модификатор Bend (Изгиб) (справа)

Модификатор Edit Mesh(Редактирование поверхности) является одним из ключевых инструментов редактирования геометрии, без которого трудно представить моделирование объектов сложной формы. Кроме непосредственного редактирования, его можно использовать для выделения сеток или их подобъектов с целью применения различных модификаторов.

Рассмотрим пример создания модели яблока при помощи модификатора Edit Mesh(Редактирование поверхности).

1. В окне проекции Top(Сверху) постройте объект Sphere(Сфера) с радиусом, равным 45.

2. Из раскрывающегося списка модификаторов вкладки Modify(Изменение) командной панели выберите строку Edit Mesh(Редактирование поверхности).

3. В свитке Selection(Выделение) перейдите в режим редактирования вершин, щелкнув на кнопке Vertex(Вершина).

4. В окне проекции Perspective(Перспектива) выделите верхнюю вершину сферы.

5. Разверните свиток Soft Selection(Плавное выделение) и укажите значения параметров плавного выделения, как показано на рис. 2.41 (при этом дополнительно должно быть выделено цветом три ряда вокруг верхней точки сферы).

Рис. 2.41.Свиток Soft Selection (Плавное выделение) с параметрами выделения вершин сферы

6. Щелкните на кнопке Select and Move(Выделить и переместить), расположенной на панели инструментов, и в окне проекции Front(Спереди) переместите выделенную вершину немного вниз (рис. 2.42), сформировав углубление в месте крепления хвостика яблока.

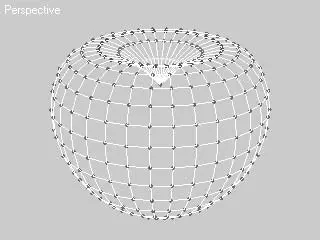

Рис. 2.42.Изменение положения близлежащих вершин сферы в результате перемещения выделенной вершины

7. В окне проекции Front(Спереди) выделите две вершины, находящиеся в третьем ряду снизу и в середине объекта (одна на лицевой стороне, другая на противоположной). Затем, удерживая нажатой клавишу Ctrl, добавьте к выделению две такие же вершины в окне проекции Left(Cлева). Таким образом, должно быть выделено четыре вершины, расположенные в третьем ряду снизу и равноудаленные друг от друга.

8. Не меняя настройки плавного выделения, переместите выделенные вершины немного вниз, сформировав таким образом нижнюю часть яблока (рис. 2.43).

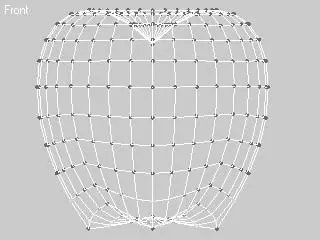

Рис. 2.43.Четыре вершины, выделенные в нижней части яблока, при перемещении вниз формируют его основание

Примечание

После применения модификатора Edit Mesh (Редактирование поверхности) объекты наделяются свойствами, идентичными объектам Editable Mesh (Редактируемая поверхность).

Яблоко, созданное с помощью модификатора Edit Mesh(Редактирование поверхности), получилось почти идеальной формы, однако в природе не существует идеальных форм. Модификатор Noise(Шум) помогает придать геометрии моделей неравномерность, присущую объектам реального мира.

Применим модификатор Noise(Шум) к модели яблока и рассмотрим его основные настройки.

1. Выделите модель яблока, созданную ранее при помощи модификатора Edit Mesh(Редактирование поверхности).

2. Из списка модификаторов вкладки Modify(Изменение) командной панели выберите строку Noise(Шум). Раскроется свиток Parameters(Параметры) настроек модификатора (рис. 2.44).

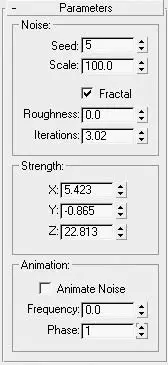

Рис. 2.44.Свиток Parameters (Параметры) модификатора Noise (Шум)

3. Укажите в полях X, Yи Zобласти Strength(Сила воздействия) значения смещения в направлении соответствующих осей глобальных координат.

4. В области Noise(Шум) установите значение счетчика Scale(Масштабирование) для определения величины возмущения поверхности объекта. Большие значения ведут к более гладким возмущениям, малые – к более частым. Параметр Seed(Случайная выборка) устанавливает положение генератора случайных величин.
