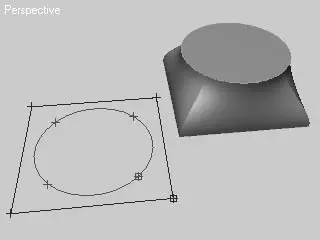

Если согласовать расположение первых вершин, то получится правильная форма (рис. 2.51).

Рис. 2.51.Сплайн с согласованными вершинами (слева) и лофт-объект, построенный на основе такого сплайна (справа)

Иначе говоря, если соединить первые вершины, начиная от основания к верху объекта, воображаемыми отрезками, то должна получиться прямая линия.

Перейдем к созданию более сложных форм лофт-объектов. Одним из классических примеров сложного объекта является вилка.

Примечание

В видеоуроке «Урок 11. Моделирование вилки», который находится на DVD, прилагаемом к книге, показано, как создать модель вилки.

В данном случае, кроме того, что сплайн имеет более сложную форму, присутствует большее количество сплайнов внутри формы поперечного сечения. Особенность построения такого лофт-объекта заключается в том, что нужно подогнать количество сплайнов внутри каждого поперечного сечения по максимальному количеству сплайнов в форме. Например, в вилке максимальное количество сплайнов поперечного сечения – три (в зубцах вилки – по одному на каждый зубец). Чтобы получить более сглаженную форму, я использовал четыре сплайна (средний овал разделен на два сплайна). Исходя из этого, все остальные формы также должны иметь по четыре сплайна.

Внимание!

Если в процессе построения сложного сплайна появляется перекрученная поверхность, это первый признак того, что расположенные рядом формы имеют различный порядок следования подобъектов. Для лофт-объектов с количеством сплайнов внутри формы больше одного, сплайны всех форм должны иметь одинаковый порядок следования сплайнов и вершин. Иначе говоря, лофт-объект строится от первого сплайна: первой вершины формы к первому сплайну, первой вершине второй формы и т. д.

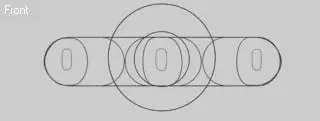

На рис. 2.52 показаны формы поперечных сечений в окне проекции Front(Спереди).

Рис. 2.52.Формы поперечных сечений, подготовленные для моделирования вилки

На окружностях, образующих ручку, в режиме редактирования Vertex(Вершина) необходимо добавить дополнительные точки, а затем разделить сплайн на четыре части (выделить нужные точки и применить к ним команду Break(Разбить)). То же самое необходимо сделать и с прямоугольником. В процессе создания лофт-объекта можно редактировать как расположение поперечных сечений вдоль пути, так и их форму. Вместе с тем вы можете уточнять форму сплайна пути, поэтому совсем не обязательно все тщательно подгонять с самого начала.

Примечание

Для более детального ознакомления с формами объекта и расположением сплайнов на форме пути обратитесь к файлу упражнения fork.max, расположенному в папке Examples\Глава 02\Lofts прилагаемого к книге DVD.

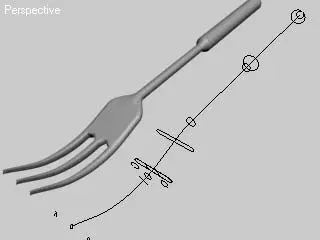

На рис. 2.53 показана схема расположения поперечных сечений на сплайне.

Рис. 2.53.Вилка, построенная при помощи лофт-объекта

Еще одной замечательной особенностью лофт-объектов является то, что при помощи комбинации разомкнутых и замкнутых сплайнов можно строить поверхности с разрезами и разрывами.

Примечание

В видеоуроке «Урок 12. Лофт-объект с разрывом», который находится на DVD, прилагаемом к книге, показано, как создать лофт-объект с разрывом.

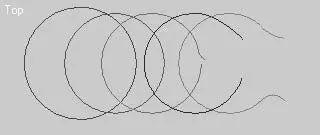

Если необходимо построить поверхность с множеством отверстий, то нужно разделить замкнутые формы на равное количество сплайнов (не забывая о согласовании первых вершин и порядке следования сплайнов внутри формы). На рис. 2.54 показаны сплайны, из которых я смоделировал лофт-объект с разрывом посередине.

Рис. 2.54.Сплайны формы, подготовленные для моделирования детали с дырой

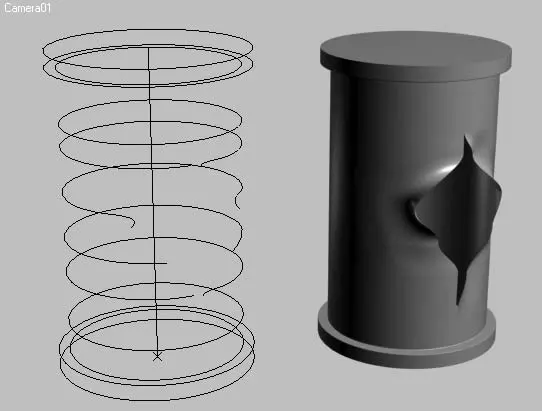

Рисунок 2.55 дает представление о взаимном расположении сплайнов формы, нанизанных на сплайн пути, и визуализированном изображении лофт-объекта с дырой.

Рис. 2.55.Схема расположения сплайнов вдоль пути (слева) и результат визуализации объекта с дырой (справа)
