4. В поле Имя рядавведите название диаграммы или выберите ячейку с названием диаграммы. Мы выберем ячейку с текстом Уровень продаж, тыс. руб.

5. В поле Значенияукажите диапазон ячеек R3C3:R8C3. Эти ячейки содержат данные о продажах.

6. Закройте диалоговое окно Изменение ряда, нажав кнопку ОК. Круг диаграммы будет разделен на несколько цветных секторов, каждый из которых показывает долю продаж определенного вида товара от общего объема (рис. 8.16).

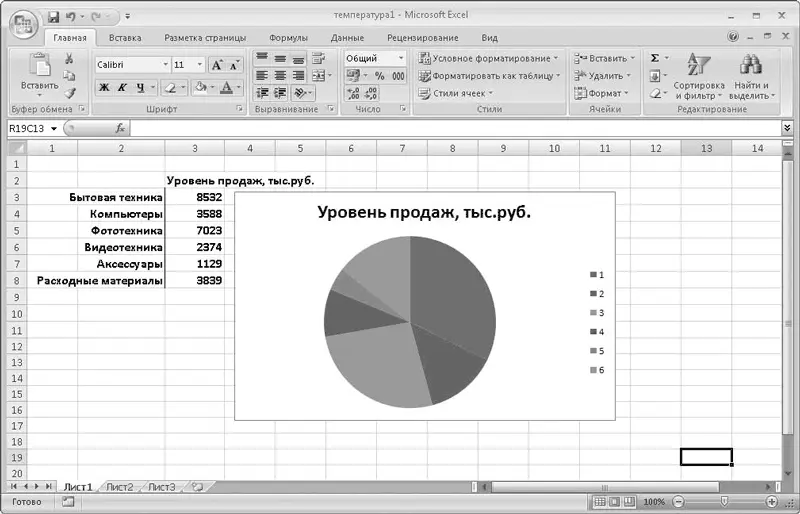

Рис. 8.16.Сектора круга показывают долю продаж каждого вида продаж от общего объема

В данный момент мы не можем определить, какому товару принадлежит тот или иной сектор диаграммы, так как в легенде каждому цвету просто присвоен определенный номер. Исправим это.

1. Нажмите кнопку Изменить, расположенную в области Подписи горизонтальной оси (категории). Появится диалоговое окно Подписи оси.

2. В поле Диапазон подписей осиукажите диапазон ячеек с названиями категорий товаров ( R4C2:R9C2).

3. Закройте диалоговое окно Подписи оси.

Теперь наша диаграмма наглядно представляет доли продаж каждой категории в общем объеме. Полный круг показывает собой общий уровень продаж компании, а сектора – доли продаж каждой категории товаров (рис. 8.17).

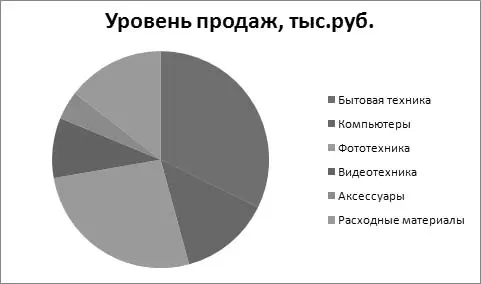

Рис. 8.17.Готовая круговая диаграмма

На этом работу с диаграммой можно было бы считать законченной, но вы можете внести еще несколько штрихов в общее оформление диаграммы.

Несколько изменим вид круговой диаграммы.

• Выделите диаграмму и перейдите на вкладку Конструктор.

• Раскройте галерею Макеты диаграмми выберите Макет 1.

Обратите внимание, что легенда справа от диаграммы исчезла. В крупных секторах появились названия категорий товаров, а мелкие сектора помечены выносками с названиями (рис. 8.18). Кроме того, теперь в каждом секторе обозначена доля категории товара от общего объема в процентах. Это очень удобное свойство, поскольку не всегда представляется возможным уловить разницу между сравнительно одинаковыми по размеру секторами на глаз.

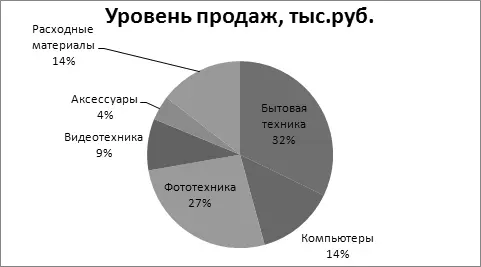

Рис. 8.18.Альтернативное представление диаграммы

Выберите для диаграммы Макет 2. Категории товаров теперь представлены в легенде, расположившейся над диаграммой, а в секторах указана процентная доля продаж отдельных видов товаров от общего объема.

Вы можете изменить цветовую схему диаграммы.

1. Выделите диаграмму.

2. Раскройте галерею Стили диаграмм. В галерее представлены различные образцы цветового оформления диаграмм.

3. Поочередно выберите несколько стилей для диаграммы. Цветовая схема диаграммы будет меняться.

Для печати диаграммы на монохромном принтере вы можете выбрать один из стилей, расположенных в левом столбце галереи. Сектора вашей диаграммы будут окрашены в серые тона с различной градацией.

Некоторые свойства диаграммы можно изменить и на вкладке Макет.

1. Перейдите на вкладку Макет.

2. Щелкните на кнопке Легенда, расположенной в группе Подписи.

3. В появившемся списке вариантов размещения легенды выберите пункт Добавить легенду снизу. Легенда появится под диаграммой.

4. Выберите вариант размещения легенды Добавить легенду слева. Легенда появится слева от диаграммы.

5. Выберите вариант размещения легенды Нет. Легенда будет удалена с диаграммы.

Некоторые свойства, доступные на вкладке Макет, различаются для разных видов диаграмм. К тому же для некоторых типов диаграмм определенные свойства могут быть недоступны. Взгляните на группы Осии Фонвкладки Макет– кнопки, расположенные в этих группах, неактивны при работе с круговой диаграммой.

Чтобы посмотреть, какие свойства диаграммы изменяются с помощью кнопок, находящихся в группах Осии Фон, создайте какую-либо таблицу и добавьте на лист гистограмму на основе данных этой таблицы. Вы можете воспользоваться таблицей и гистограммой, которые мы создавали в одном из предыдущих примеров.
